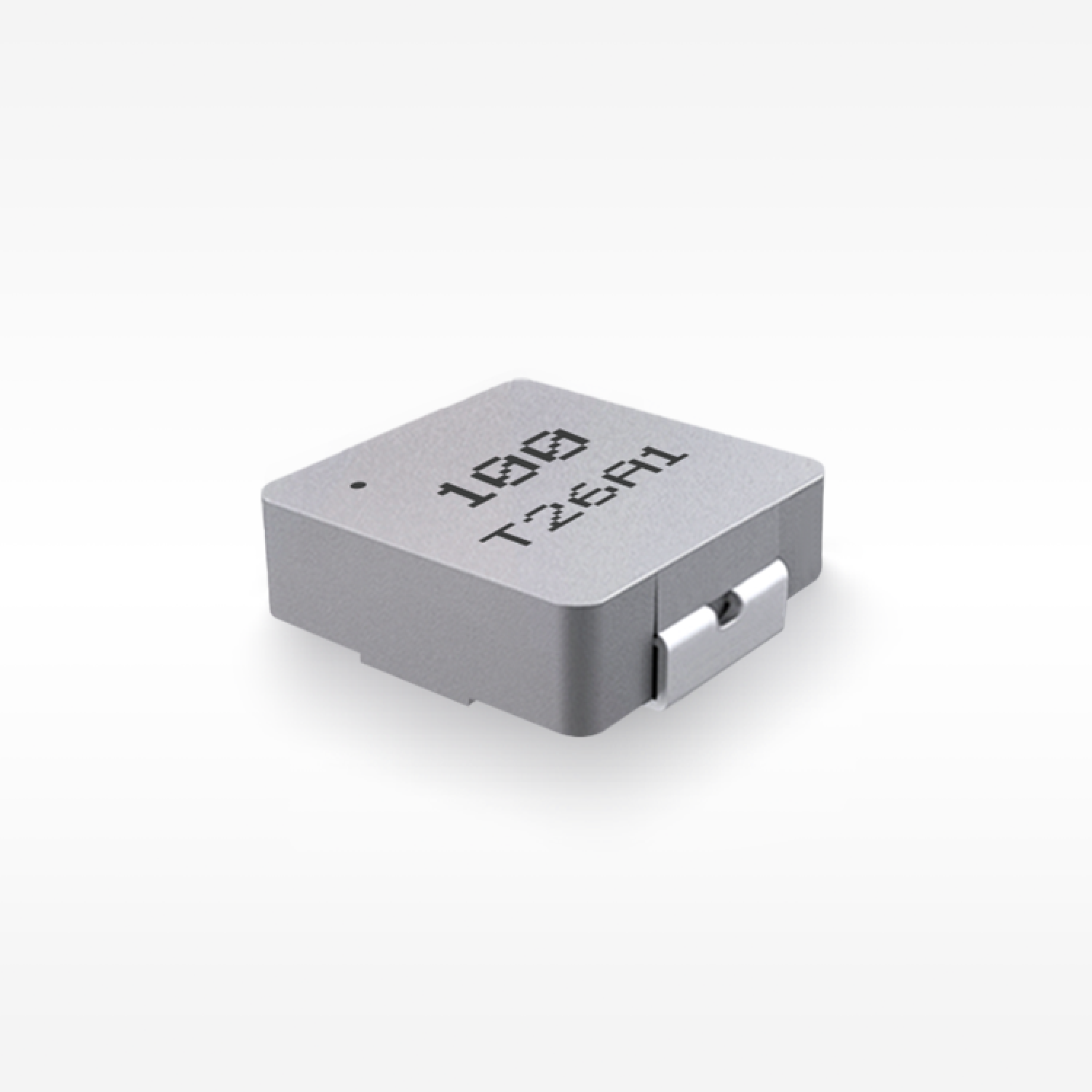

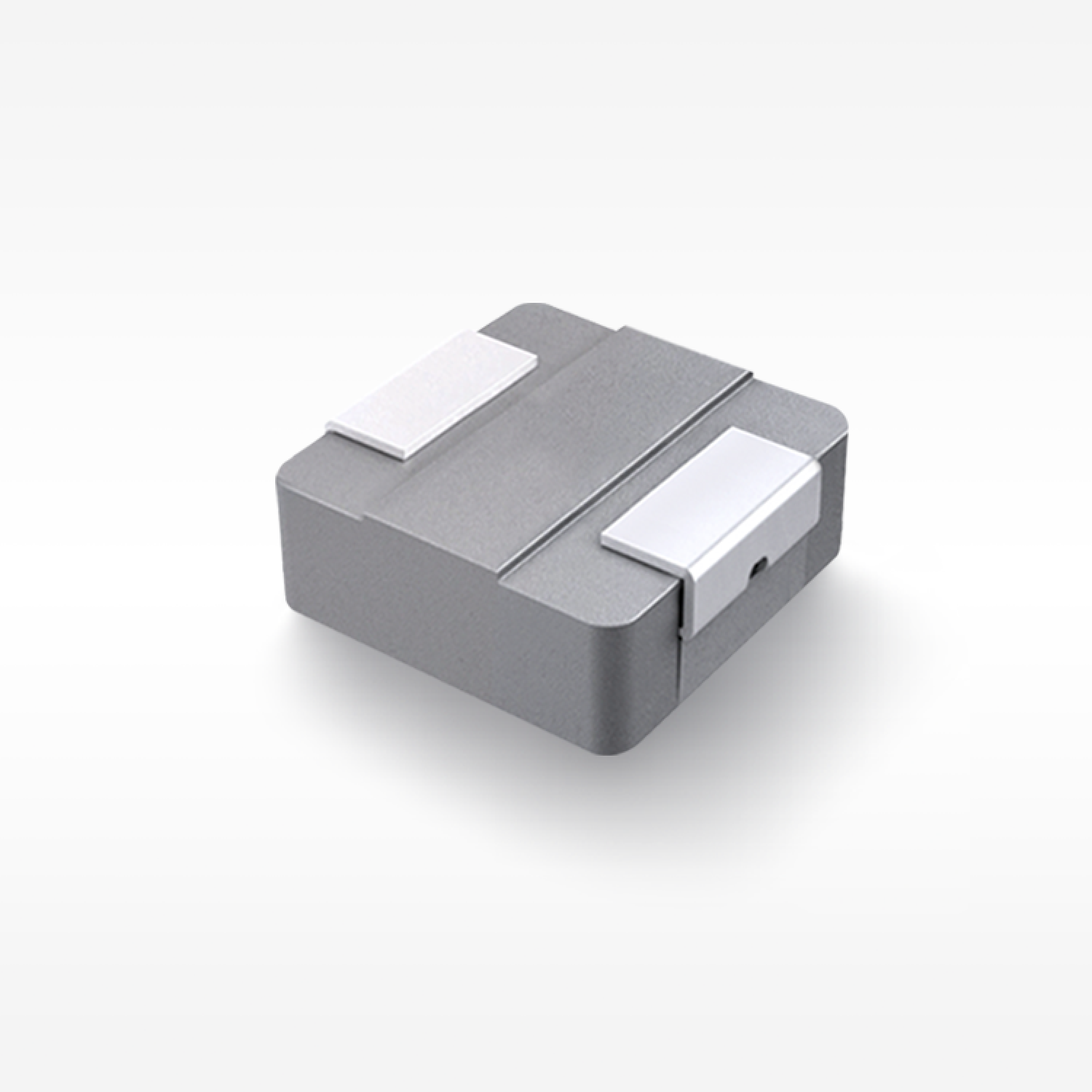

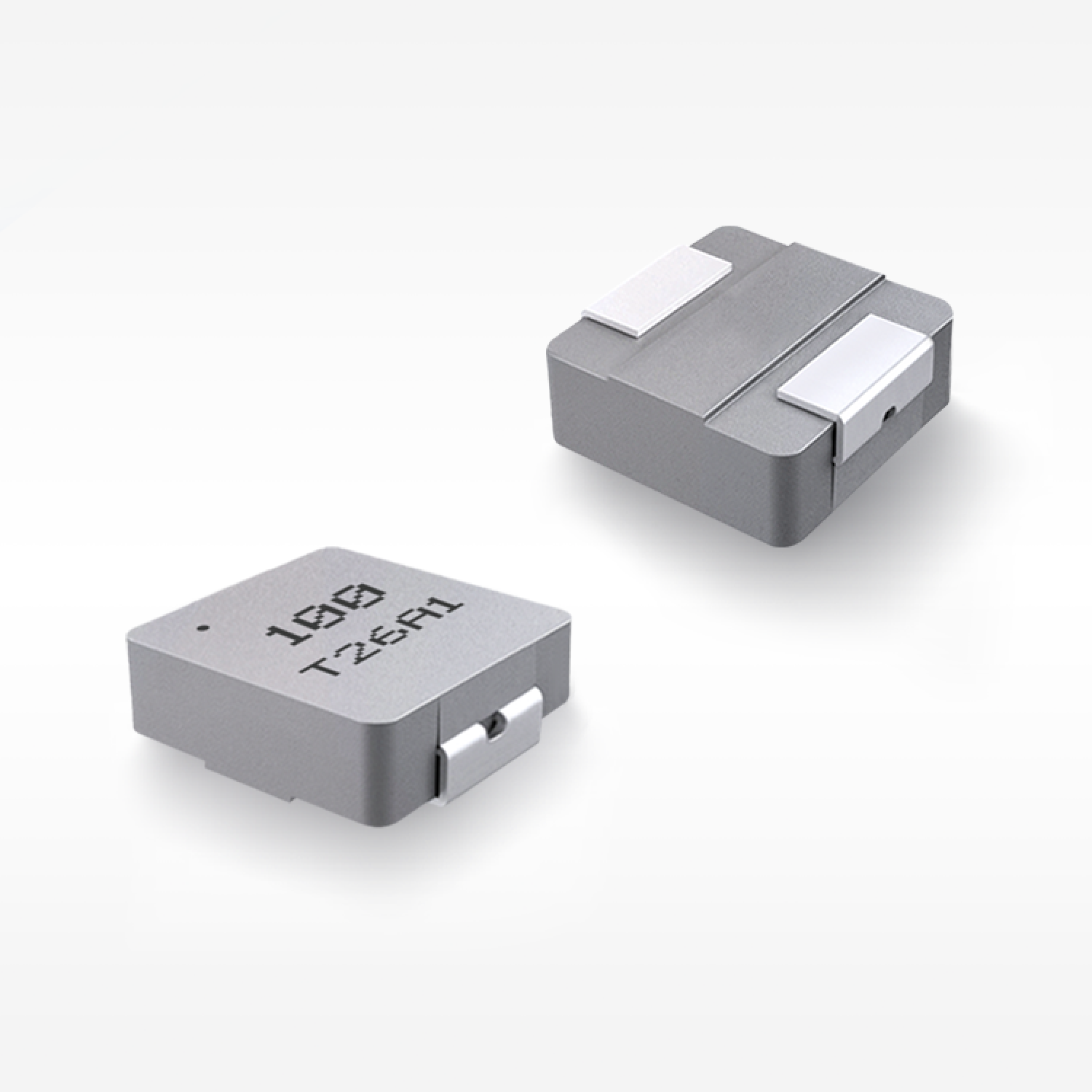

◾ magneticky stíněná struktura, vynikající odolnost proti elektromagnetickému rušení (emi).
◾ kompozitní struktura, extrémně nízký šum.
◾ nízké ztráty, vysoká účinnost, široká aplikační frekvence.
lehký design, šetření prostoru, vhodný pro vysokou hustotu smt.
◾ tvarované práškem ze slitiny s nízkou ztrátou, nízká impedance, malá parazitní kapacita.
◾ provozní teplota: -40 ℃ ～ +125 ℃ (včetně nárůstu teploty cívky).
elektrické vlastnosti
| Část č. | induktivita (μh) | dcr typ (mΩ) | je (a) | irms (a) | pracovní (°C) | délka (mm) | šířka (mm) | výška (mm) | montáž | štít | základní materiál | stupně aec |
| CSHB0515-2R2M | 2.20 | 36,50 | 6,50 | 6.30 | -40 až 125 | 5,80 | 5.20 | 1.30 | smd | y | prášek ze slitin | n |
| CSHB0515-3R3M | 3,30 | 54,00 | 5,50 | V 5.30 | -40 až 125 | 5,80 | 5.20 | 1.30 | smd | y | prášek ze slitin | n |
| CSHB0515-4R7M | 4,70 | 70,50 | 4,80 | 4,60 | -40 až 125 | 5,80 | 5.20 | 1.30 | smd | y | prášek ze slitin | n |
| CSHB0515-5R6M | 5,60 | 80,50 | 4,50 | 4,30 | -40 až 125 | 5,80 | 5.20 | 1.30 | smd | y | prášek ze slitin | n |
| CSHB0515-100M | V 10 hodin. | 132,00 | 3,60 | 3,30 | -40 až 125 | 5,80 | 5.20 | 1.30 | smd | y | prášek ze slitin | n |
【vzorek】
aplikace
◾ DC-DC měniče
◾ server
poznámky
◾ všechna data jsou testována na základě okolní teploty 25 °C.
◾ podmínka měření indukčnosti při 100 kHz, 0,5 V.
◾ saturační proud: skutečná hodnota stejnosměrného proudu, když se indukčnost sníží o 30 % své počáteční hodnoty.
◾ proud nárůstu teploty: skutečná hodnota stejnosměrného proudu, když je nárůst teploty Δt50℃ (ta=25℃).
◾ speciální připomenutí: návrh obvodu, umístění součástí, velikost a tloušťka PCB, chladicí systém atd.
◾ vše ovlivní teplotu produktu. ověřte teplotu produktu v konečné aplikaci.
zachovat
produkt v stavu skladování: teplota 540°C, pH ≤ 70%.
pokud se vyberou k použití, zbývající výrobky by měly být uzavřeny v plastových sáčkách a uchovávány v souladu s výše uvedenými podmínkami, aby se zabránilo oxidaci koncovek (elektrod), což ovlivní stav pájení.
není doporučeno skladovat elektronické výrobky codaca déle než 12 měsíců, protože mohou být zhoršeny, což může vést k špatné slititelnosti.
nesmí být skladovány v nevhodných podmínkách, například v oblastech náchylných k vysokým teplotám, vysoké vlhkosti, prachu nebo korozi.
vždy opatrně zacházet s výrobky.
nedotýkejte se elektrod přímo holými rukama, protože olejové výtoky mohou bránit pájení.
vždy zajišťovat optimální podmínky pro pájení.
