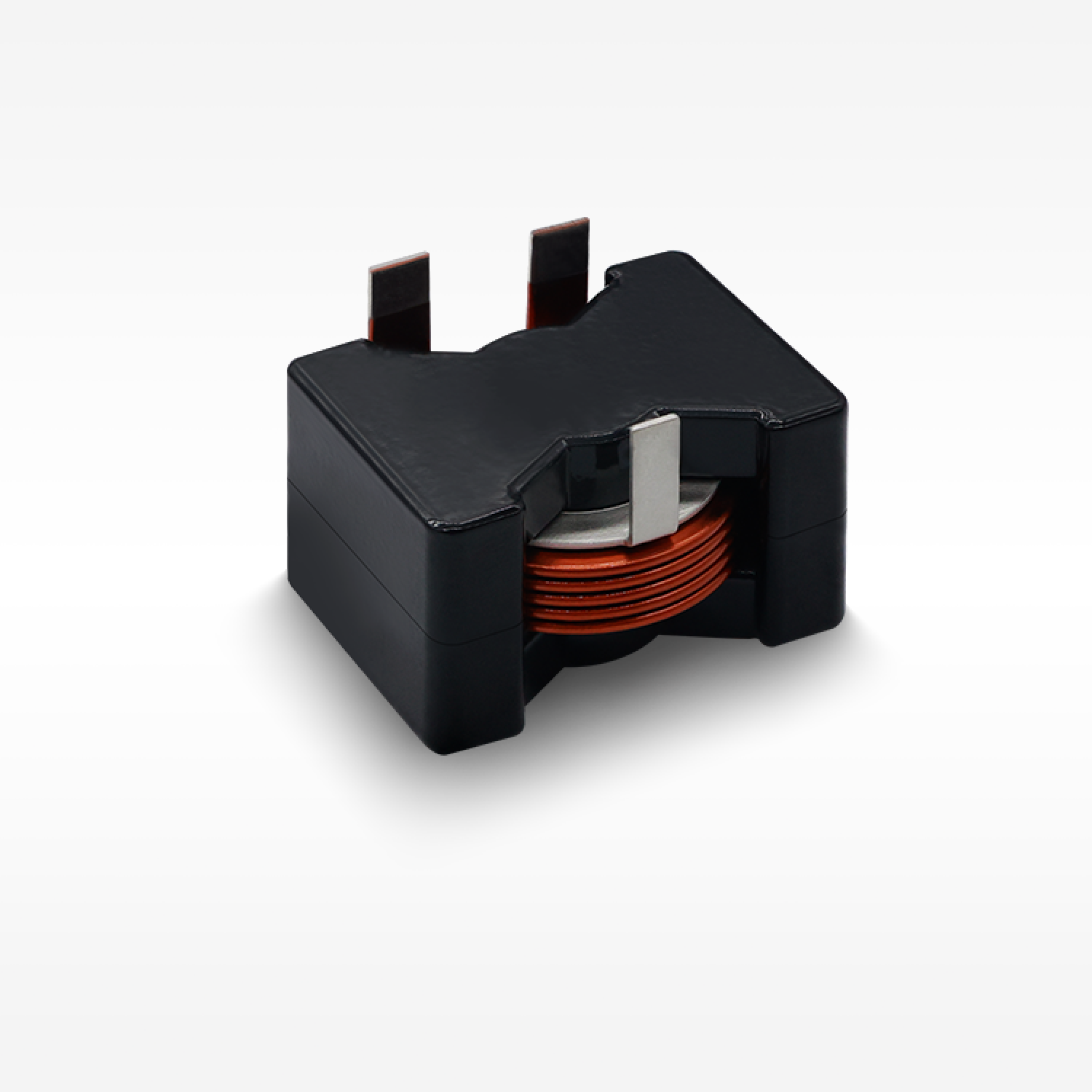

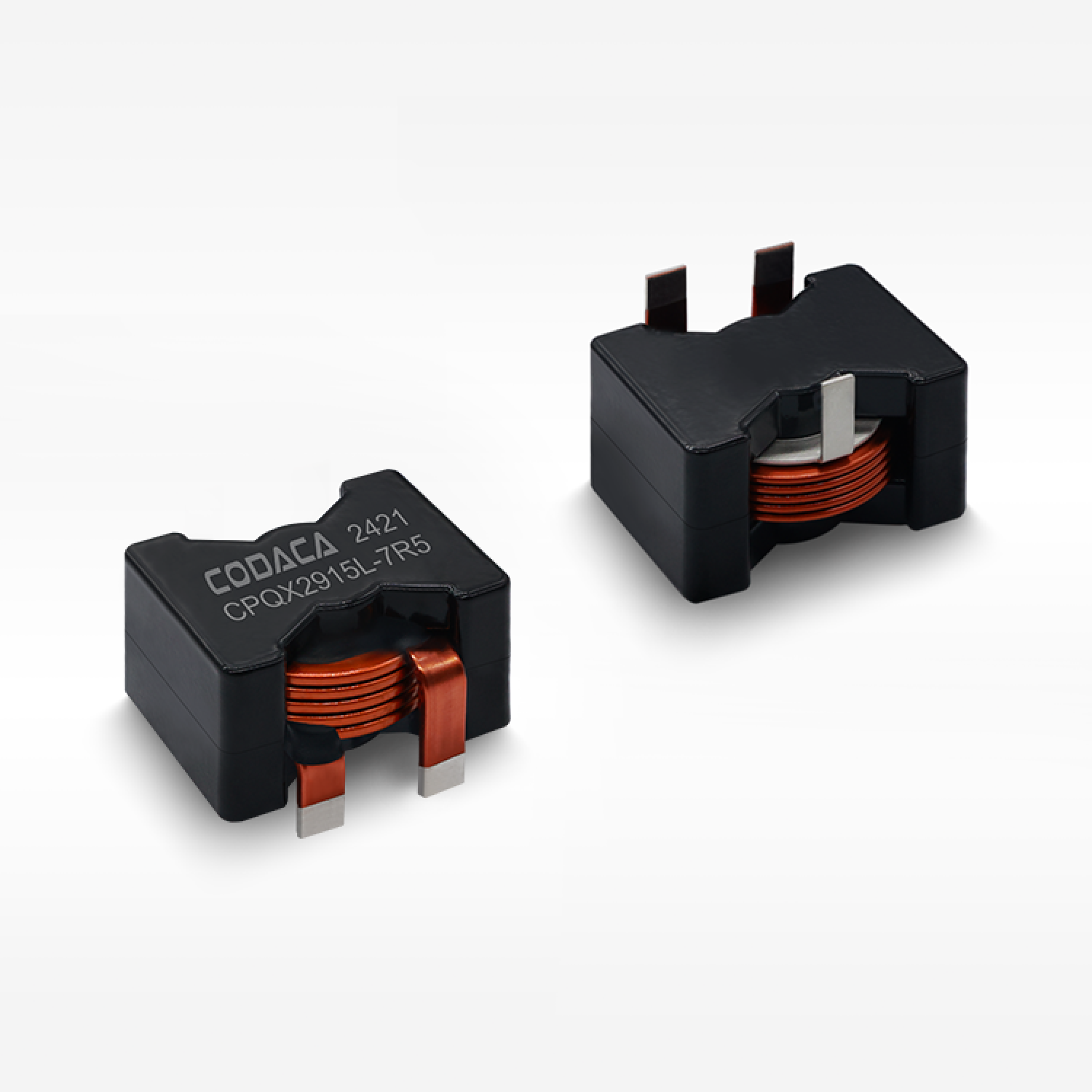

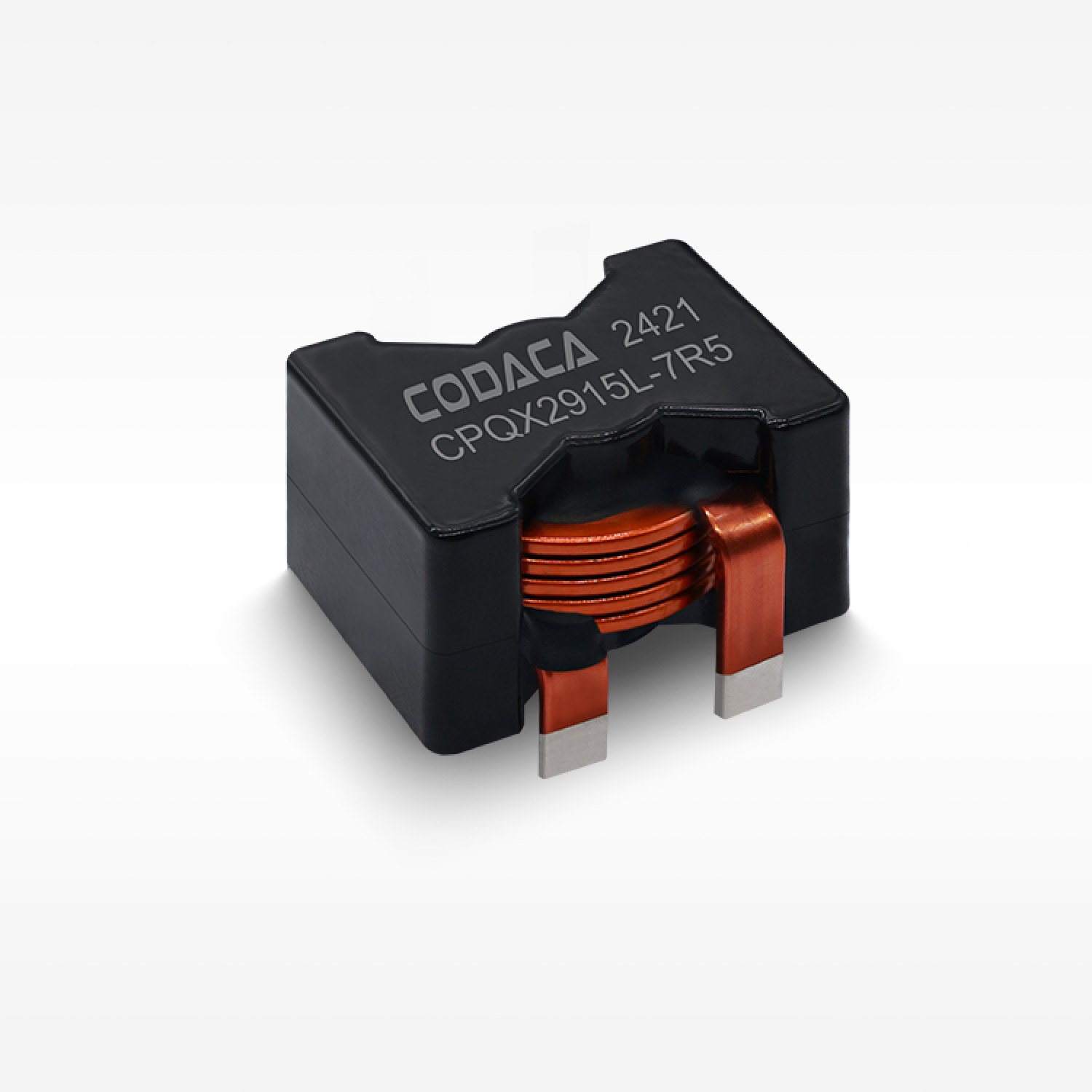

◾ Vynikající schopnost DC bias zvládat okamžité špičkové proudy.
ploché vinutí drátu, dosahuje nízkého odporu DC.
◾ Hodnota indukčnosti a charakteristika DC bias jsou málo ovlivněny teplotou.
Magneticky chráněná struktura, vynikající odolnost vůči elektromagnetickým rušením.
◾ Kompaktní design šetří místo na montáž PCB.
Provozní teplota: -55°C+155°C ((včetně zvýšení teploty cívky).
Elektrické vlastnosti
| Číslo dílu | Indukčnost (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Pracovní (℃) | Délka (mm) | Šířka (mm) | Výška (mm) | Montáž | Stínění | Materiál jádra | AEC Třída |
| CPQX2915L-1R8MC | 1.8 | 0.55 | 90.0 | 45.0 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
| CPQX2915L-3R6MC | 3.6 | 0.95 | 70.0 | 41.0 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
| CPQX2915L-5R2MC | 5.2 | 1.60 | 55.0 | 29.0 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
| CPQX2915L-7R5MC | 7.5 | 2.10 | 45.0 | 28.0 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
| CPQX2915L-100MC | 10.0 | 2.90 | 40.0 | 23.5 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
| CPQX2915L-130MC | 13.0 | 3.90 | 35.0 | 18.5 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
| CPQX2915L-170MC | 17.0 | 4.85 | 30.0 | 17.0 | -55~155 | 28.0 | 23.0 | 15.5 | DIP | y | Kompozit | N |
Aplikace
◾ Průmyslová kontrola
Nová energie
◾ DC-DC měniče
◾ Regulátory přepínání s vysokým proudem
POZNÁMKY
◾ Všechna data jsou testována při okolní teplotě 25℃.
◾ Podmínka měření indukčnosti při 100kHz, 0.5V.
◾ Saturace proudu: skutečná hodnota stejnosměrného proudu, když indukčnost klesne o 30% své počáteční hodnoty.
◾ Proud vzestupu teploty: skutečná hodnota stejnosměrného proudu, když vzestup teploty je ΔT50℃(Ta=25℃).
◾ Zvláštní upozornění: Návrh obvodu, umístění komponentů, velikost a tloušťka PCB, chladicí systém atd.
◾ Vše ovlivní teplotu produktu. Prosím ověřte teplotu produktu v konečné aplikaci.
Uložit
◾ Produkt v podmínkách skladování: teplota 5～40℃, RH≤70%.
◾ Pokud se výrobky používají, zbývající produkty by měly být uzavřeny v plastových sáčcích a uchovávány v souladu s výše uvedenými podmínkami, aby se předešlo oxidaci terminálů (elektrod), což ovlivňuje stav pájení.
◾ Ukládání Codaca Elektronických produktů delší dobu než 12 měsíců není doporučeno. Mezi jinými účinky mohou být poškozeny terminály, což může vést ke špatné svařitelnosti. Proto všechny produkty mají být použity během období 12 měsíců od data odeslání.
◾ Neuchovávejte produkty v nevhodných skladovacích podmínkách, jako jsou oblasti náchylné k vysokým teplotám, vysoké vlhkosti, prachu nebo korozi.
◾ Vždy zacházejte s produkty opatrně.
◾ Nedotýkejte se elektrod přímo holýma rukama, protože olejové sekrece mohou bránit pájení.
◾ Vždy zajistěte optimální podmínky pro pájení.
Stáhnout technický list:
CPQX2915L.pdf
