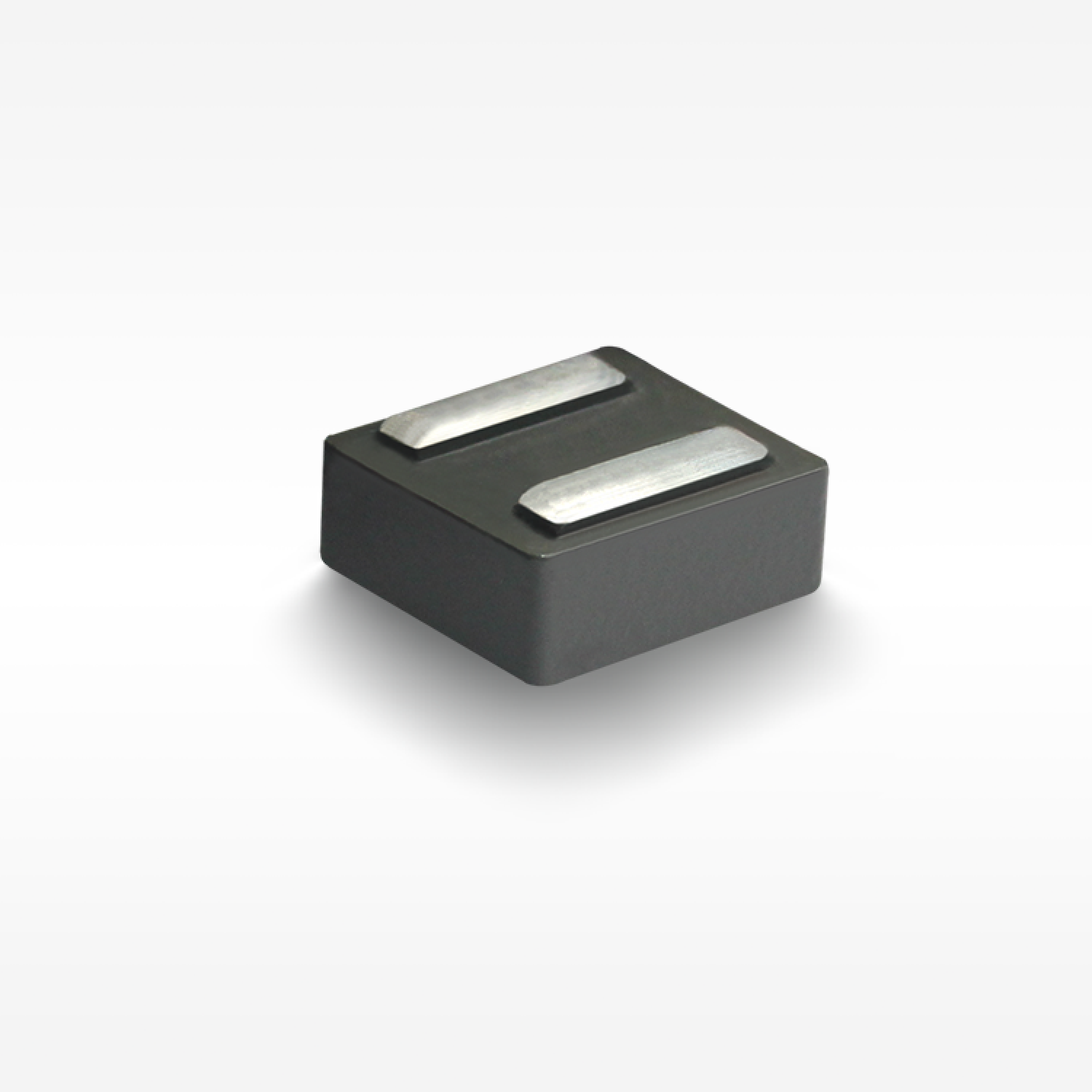

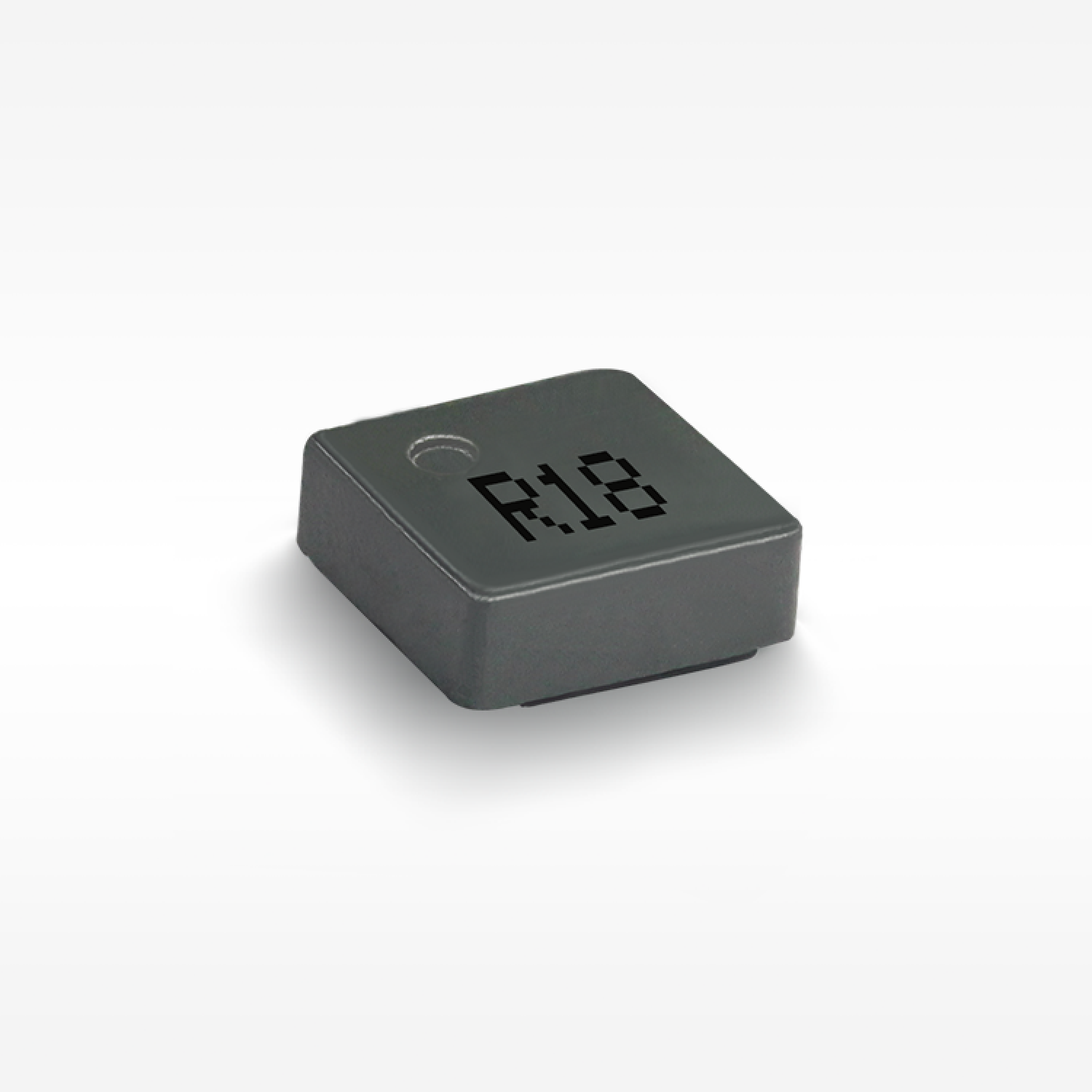

magneticky chráněná struktura: vynikající odolnost vůči elektromagnetickým rušením (EMI).
◾ kompozitní struktura, extrémně nízký šum.
◾ nízké ztráty, vysoká účinnost, široká aplikační frekvence.
lehký design, šetření prostoru, vhodný pro vysokou hustotu smt.
◾ tvarované práškem slitiny s nízkou ztrátou, nízká impedance, malá parazitní kapacita.

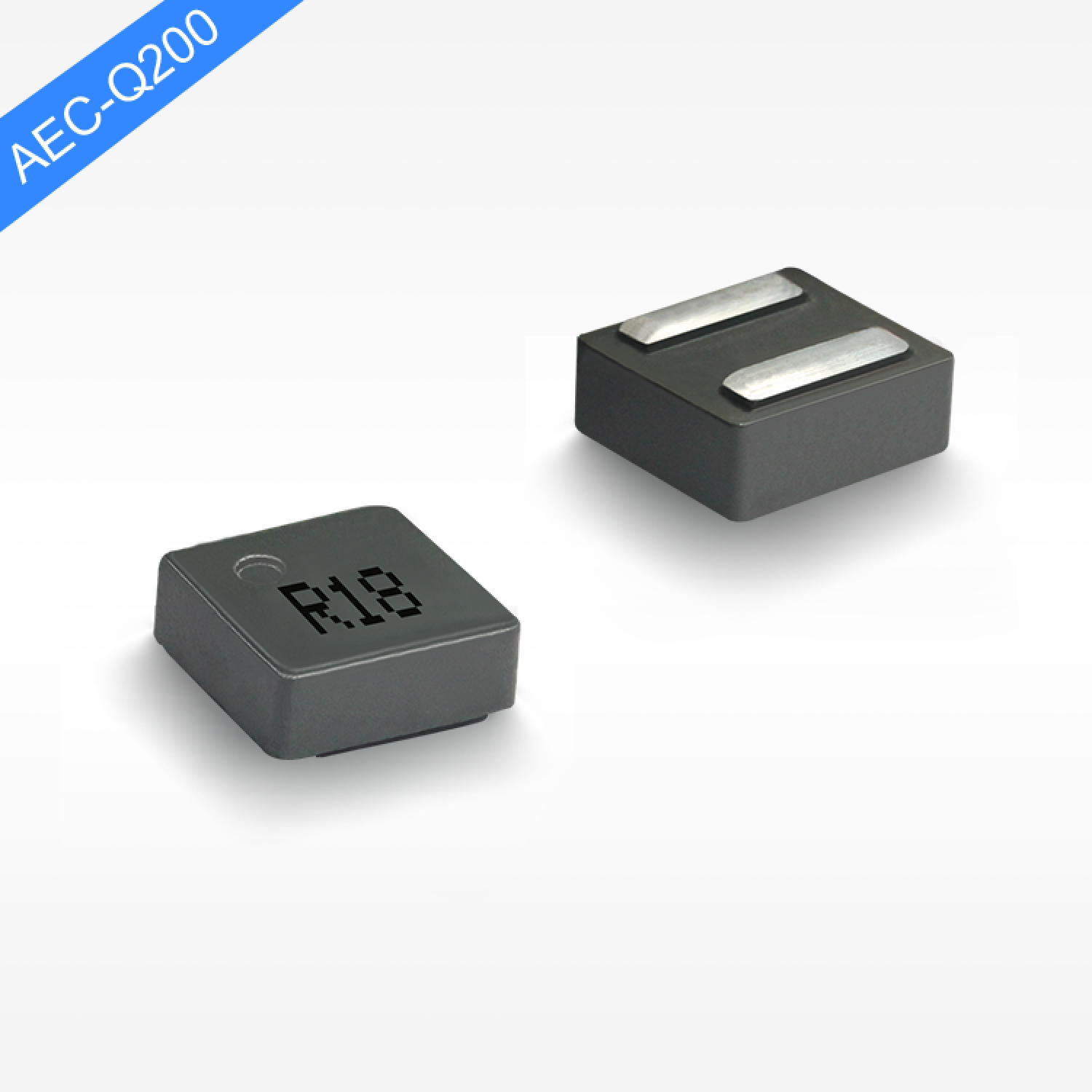

produkty vyhovující normě aec-q200.
◾ provozní teplota: -40 ℃ ～ +125 ℃ (včetně nárůstu teploty cívky).
elektrické vlastnosti
| Část č. | induktivita (μh) | dcr typ (mΩ) | je (a) | irms (a) | pracovní (°C) | délka (mm) | šířka (mm) | výška (mm) | montáž | štít | základní materiál | stupně aec |
| cseb0630-r18m | 0,18 | 1.32 | 39,00 | 32,00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-r33m | 0,33 | 2.28 | 30.00 | 25,00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-r47m | 0,47 | 2,84 | 29,50 | 23:00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-r56m | 0,56 | 3.17 | 29,00 | 22.00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-r68m | 0,68 | 4.10 | 25,00 | V 20.00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-1r0m | 00.00 | 5,92 | 23:00 | V 18.00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-1r2m | 1.20 | 6,40 | 22.00 | 16.00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-1r8m | 1,80 | 9.57 | 18.20 | 14.00 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-2r2m | 2.20 | 11.70 | 15.90 | V 10 hodin. | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-3r3m | 3,30 | 21.10 | 12.20 | V osm hodin. | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
| cseb0630-4r7m | 4,70 | 31.00 | V osm hodin. | 6,50 | -40 až 125 | 6,65 | 6.45 | V 3.00 | smd | y | prášek ze slitin | 1 |
【vzorek】
aplikace
◾ bateriové napájení zařízení
◾ DC-DC měniče
poznámky
◾ všechna data jsou testována na základě okolní teploty 25 °C.
◾ podmínka měření indukčnosti při 100 kHz, 0,5 V.
◾ saturační proud: skutečná hodnota stejnosměrného proudu, když se indukčnost sníží o 30 % své počáteční hodnoty.
◾ proud nárůstu teploty: skutečná hodnota stejnosměrného proudu, když je nárůst teploty Δt50℃ (ta=25℃).
◾ speciální připomenutí: návrh obvodu, umístění součástí, velikost a tloušťka PCB, chladicí systém atd.
◾ vše ovlivní teplotu produktu. ověřte teplotu produktu v konečné aplikaci.
zachovat
produkt v stavu skladování: teplota 540°C, pH ≤ 70%.
pokud se vyberou k použití, zbývající výrobky by měly být uzavřeny v plastových sáčkách a uchovávány v souladu s výše uvedenými podmínkami, aby se zabránilo oxidaci koncovek (elektrod), což ovlivní stav pájení.
není doporučeno skladovat elektronické výrobky codaca déle než 12 měsíců, protože mohou být zhoršeny, což může vést k špatné slititelnosti.
nesmí být skladovány v nevhodných podmínkách, například v oblastech náchylných k vysokým teplotám, vysoké vlhkosti, prachu nebo korozi.
vždy opatrně zacházet s výrobky.
nedotýkejte se elektrod přímo holými rukama, protože olejové výtoky mohou bránit pájení.
vždy zajišťovat optimální podmínky pro pájení.
Snížení datového listu:
cseb0630.pdf
