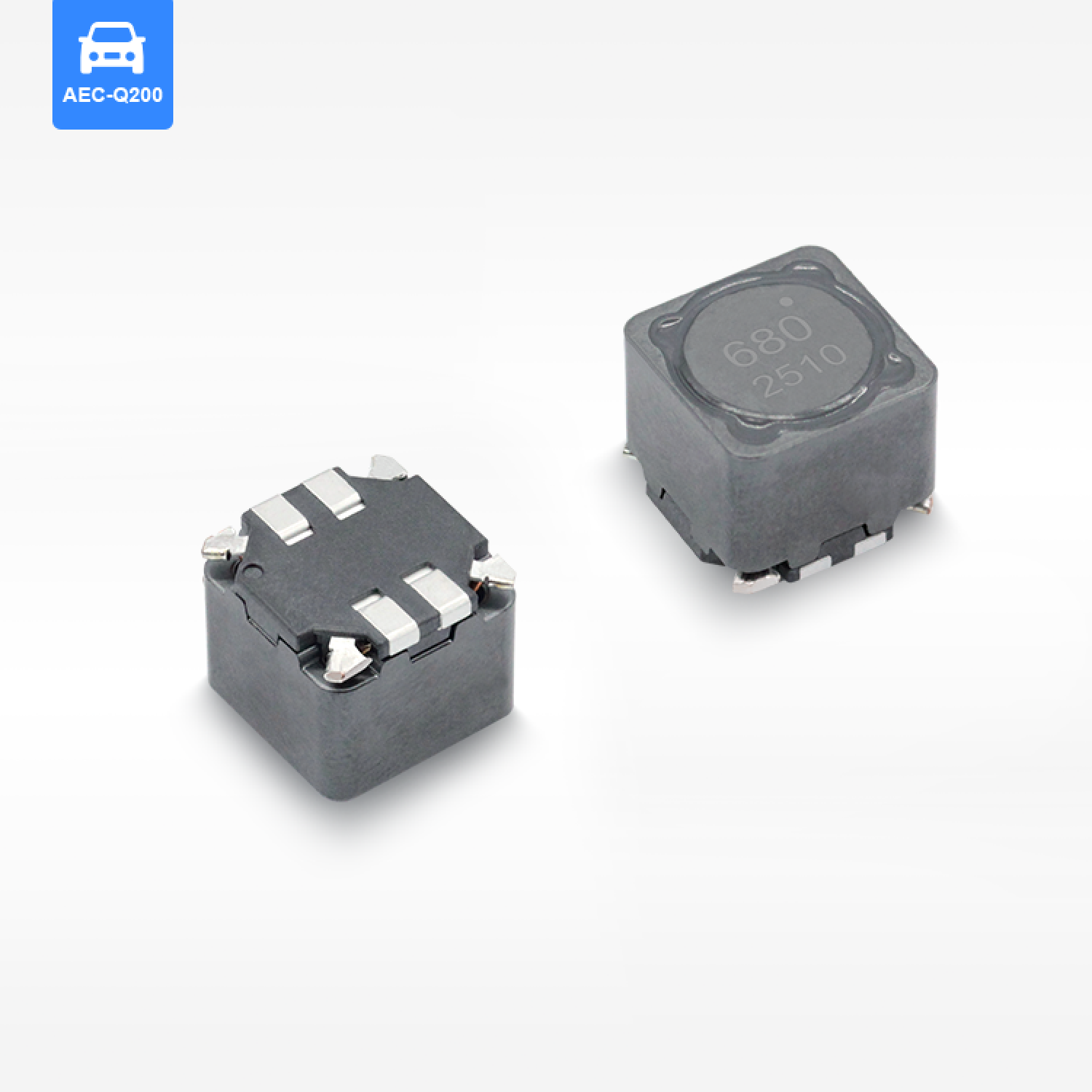

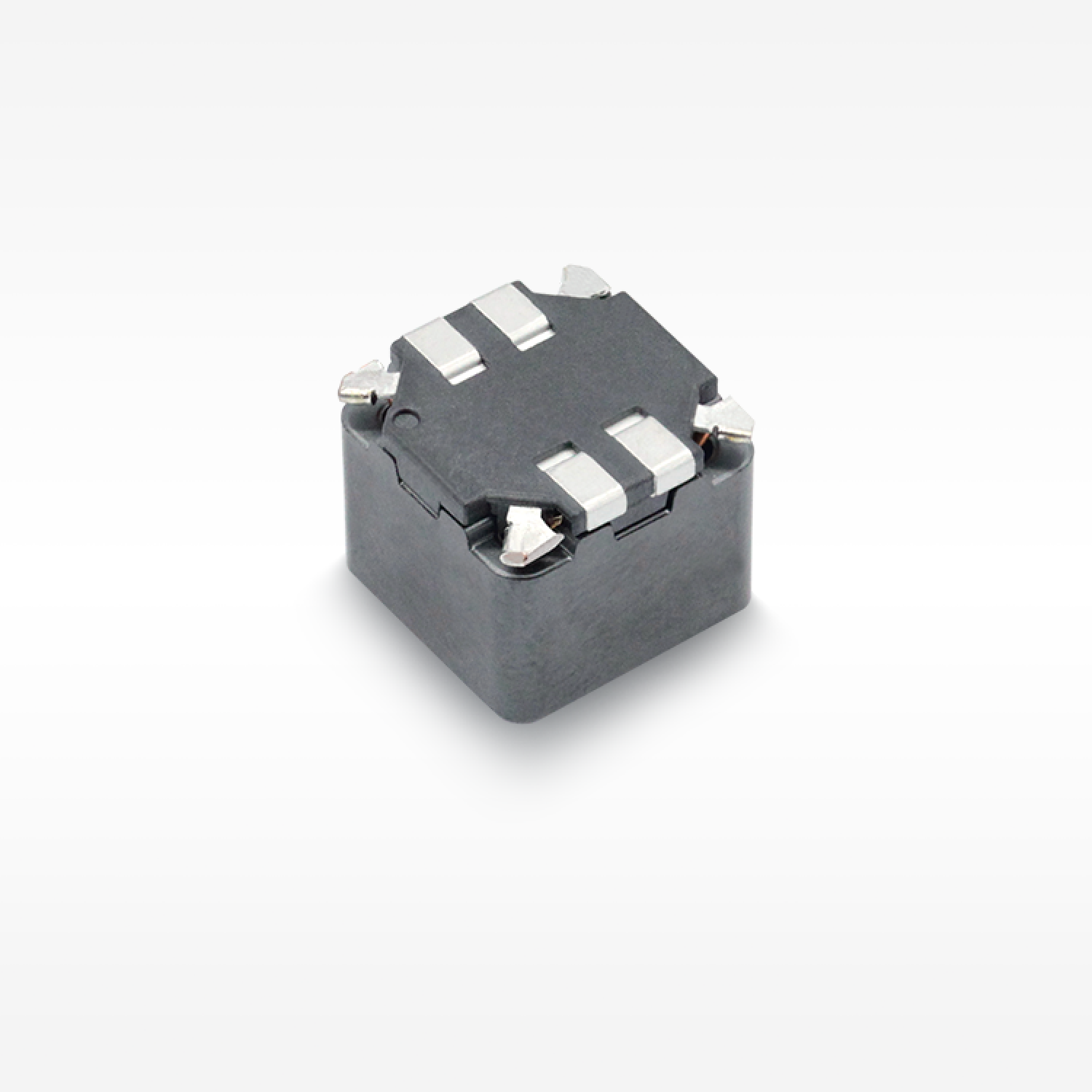

◾ Cuộn dây Bifilar, hệ số ghép nối cao.
◾ Cấu trúc chắn từ, khả năng chống nhiễu điện từ (EMI) xuất sắc.
◾ Có thể sử dụng nối tiếp hoặc song song, phù hợp cho SEPIC, Zeta và các cấu trúc mạch khác.
◾ Nhiệt độ hoạt động: -55℃ +150℃ (Bao gồm sự tăng nhiệt của cuộn dây).
◾ Đạt tiêu chuẩn AEC-Q200.
Đặc tính điện
| Số phần | Độ tự cảm (μH) |
Trở kháng đỉnh (KΩ) |

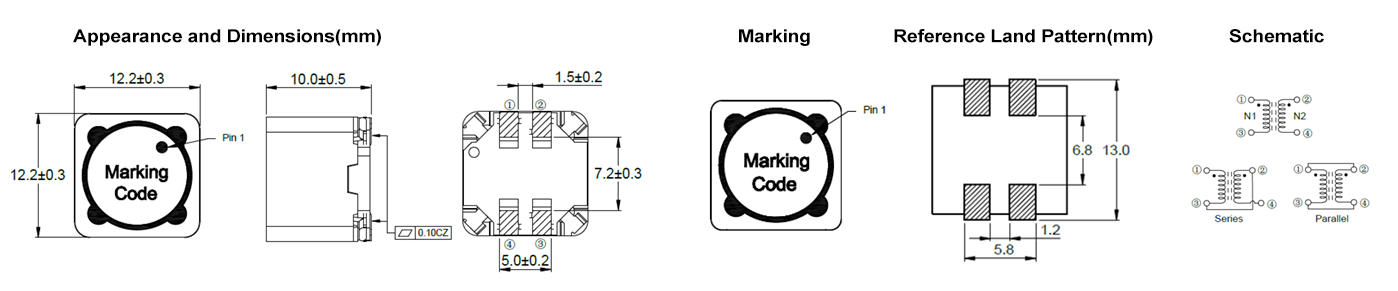

DCR Max(mΩ) | Dòng định mức (A) | Điện áp định mức (V) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) |
| VCRHC1210-4R7M | 4.70 | 9,00@51MHZ | 17.40 | 8.80 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-6R8M | 6.80 | 11,00@45MHZ | 19.80 | 8.30 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-100M | 10.00 | 12,00@30MHZ | 29.00 | 6.60 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-120M | 12.00 | 18,00@29MHZ | 31.50 | 6.50 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-150M | 15.00 | 15.00@16MHZ | 34.50 | 6.30 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-220M | 22.00 | 20.00@13MHZ | 44.00 | 5.00 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-330M | 33.00 | 28.00@9.5MHZ | 63.00 | 4.20 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-470M | 47.00 | 30.00@6.1MHZ | 88.00 | 3.60 | 500 | 12.50 | 12.50 | 10.50 |
| VCRHC1210-680M | 68 | 50.00@6.6MHZ | 143.00 | 3.10 | 500 | 12.50 | 12.50 | 10.50 |
【Ứng dụng mẫu 】
Ứng dụng
◾ Dành cho các cấu trúc SEPIC và CUK
◾ Bộ điều chỉnh chuyển đổi với thứ hai
GHI CHÚ
◾ Tất cả dữ liệu được kiểm tra dựa trên nhiệt độ môi trường 25℃.
◾ Điều kiện đo độ tự cảm ở 100kHz, 0.5V.
◾ Dòng bão hòa: giá trị thực của dòng DC khi độ tự cảm giảm 30% so với giá trị ban đầu.
◾ Dòng tăng nhiệt: giá trị thực của dòng DC khi nhiệt độ tăng là ΔT50℃(Ta=25℃).
◾ Nhắc nhở đặc biệt: Thiết kế mạch, vị trí linh kiện, kích thước và độ dày PCB, hệ thống làm mát, v.v.
◾ Tất cả sẽ ảnh hưởng đến nhiệt độ sản phẩm. Vui lòng xác minh nhiệt độ sản phẩm trong ứng dụng cuối cùng.
Lưu
◾ Sản phẩm trong điều kiện lưu trữ đóng gói: nhiệt độ 5～40℃, RH≤70%.
◾ Nếu lấy ra để sử dụng, các sản phẩm còn lại nên được niêm phong trong túi nhựa và bảo quản theo các điều kiện trên, để tránh oxy hóa các đầu nối (điện cực), ảnh hưởng đến tình trạng hàn.
◾ Việc lưu trữ Codaca các sản phẩm điện tử trong thời gian hơn 12 tháng không được khuyến khích, vì các đầu nối có thể bị suy giảm, dẫn đến khả năng hàn kém. Do đó, tất cả các sản phẩm phải được sử dụng trong vòng 12 tháng kể từ ngày vận chuyển.
◾ Không giữ sản phẩm trong điều kiện lưu trữ không phù hợp, chẳng hạn như những khu vực dễ bị nhiệt độ cao, độ ẩm cao, bụi bẩn hoặc ăn mòn.
◾ Luôn xử lý sản phẩm một cách cẩn thận.
◾ Không chạm vào các điện cực trực tiếp bằng tay trần vì sự tiết ra dầu có thể cản trở việc hàn.
◾ Luôn đảm bảo điều kiện tối ưu cho việc hàn.
Tải xuống bảng dữ liệu:
VCRHC1210.pdf
