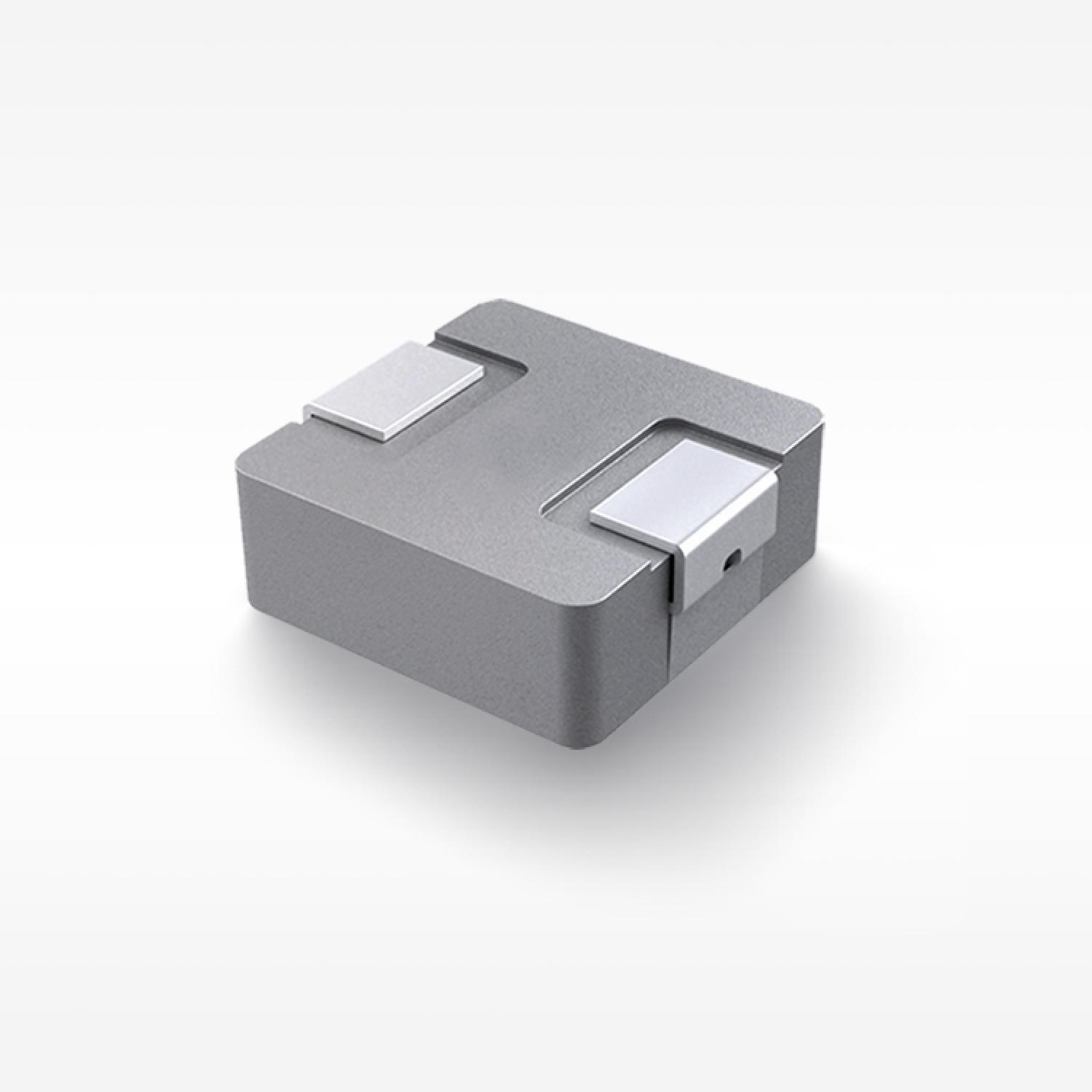

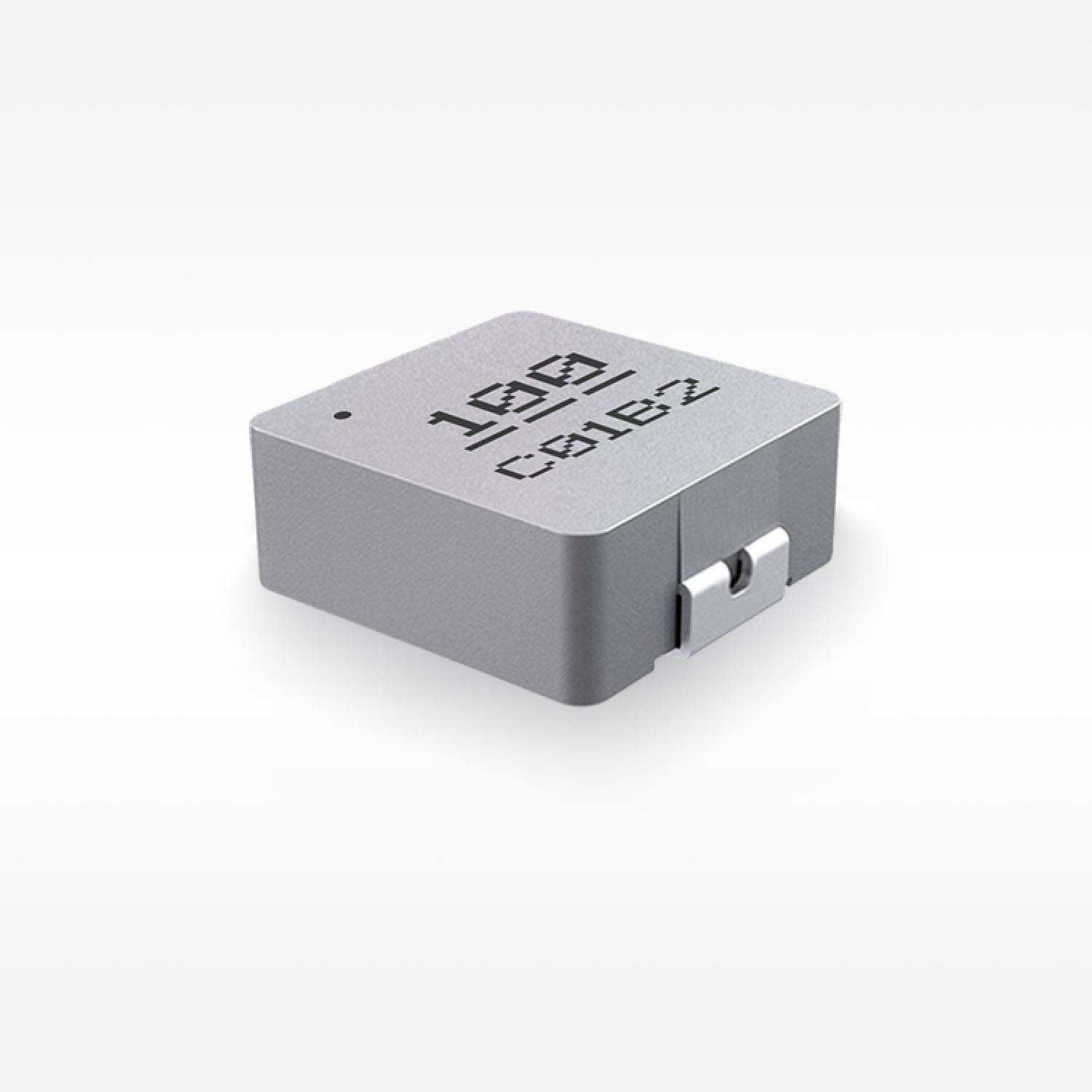

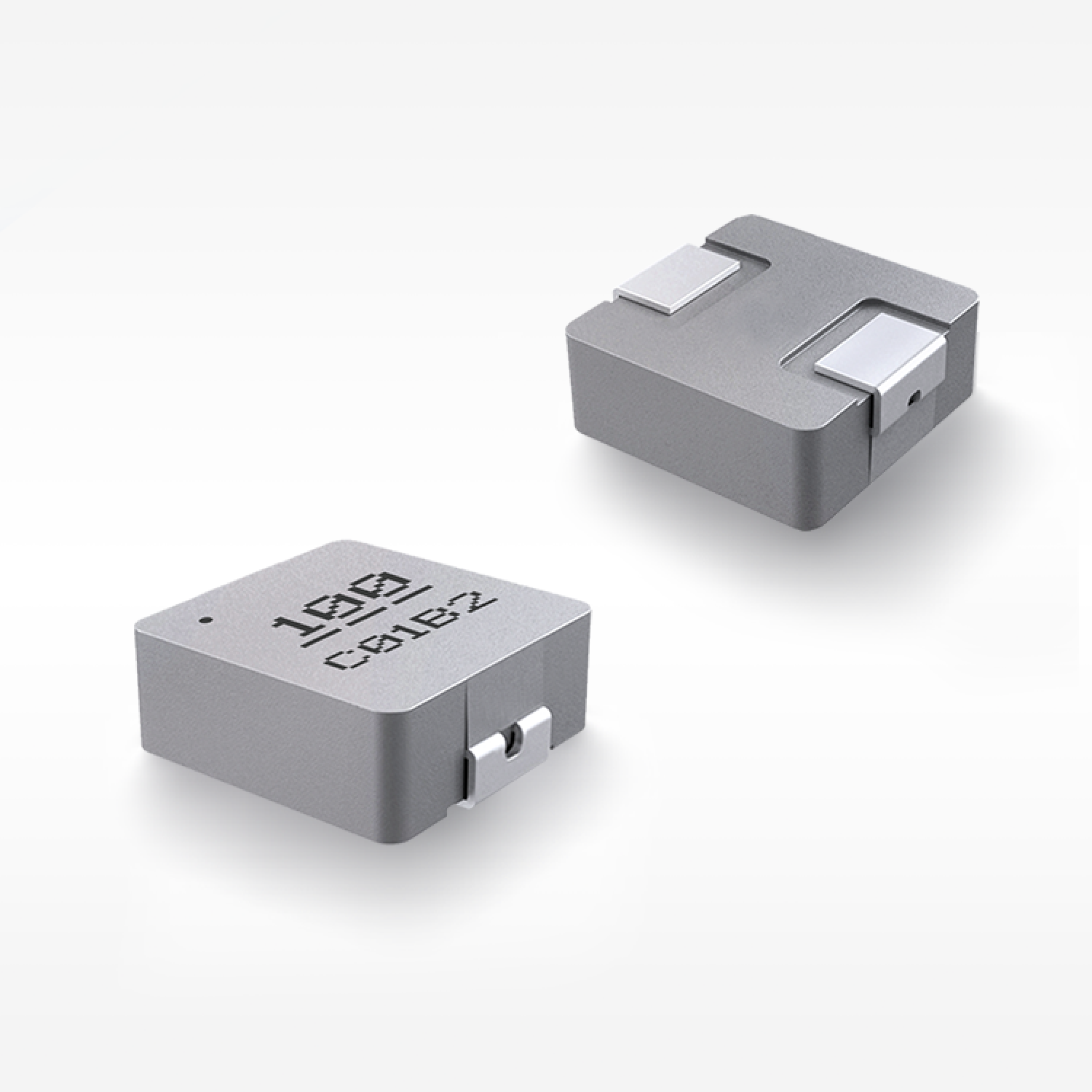

◾ manyetik kalkanlı yapı, elektromanyetik girişime (emi) karşı mükemmel direnç.
◾ Kompozit yapı, ultra düşük uğultu sesi.
◾ Düşük kayıp, yüksek verimlilik, geniş uygulama sıklığı.
hafif tasarım, alan tasarrufu, yüksek yoğunluklu smt için uygundur.
◾ düşük kayıplı alaşım tozuyla kalıplanmış, düşük empedans, küçük parazit kapasitans.
çalışma sıcaklığı: -55°C +155°C (koil

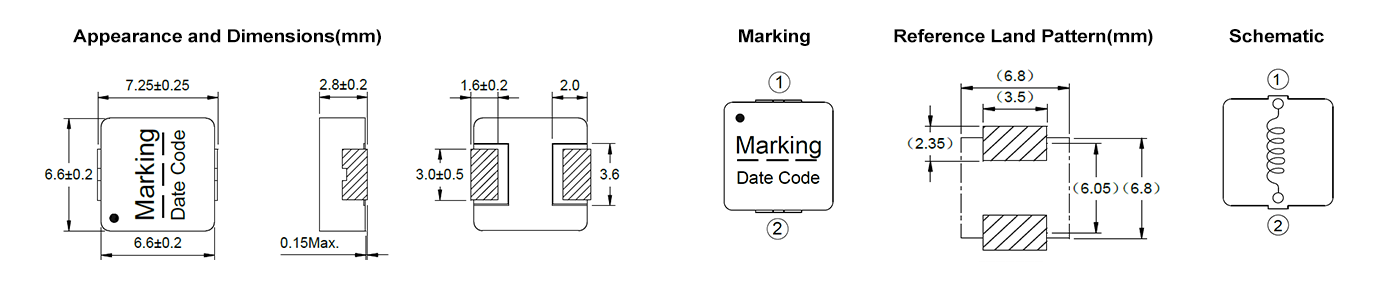

Elektriksel özellikleri
| Bölüm no. | İndüktansa (μh) | dcr tip (mΩ) | İzle (a) | irms (a) | Çalışan (°C) | uzunluk (mm) | Genişlik (mm) | Yükseklik (mm) | Montaj | kalkan | Çekirdek malzemesi | aec derecesi |
| CSAG0730-R22M | 0.22 | 2.30 | 34.00 | 21.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-R33M | 0.33 | 2.60 | 27.50 | 20.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-R47M | 0.47 | 3.50 | 20.50 | 18.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-R56M | 0.56 | 4.30 | 20.00 | 16.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-R68M | 0.68 | 4.50 | 19.50 | 16.10 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-R82M | 0.82 | 5.00 | 18.00 | 14.70 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-1R0M | 1.00 | 6.70 | 16.00 | 12.70 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-1R5M | 1.50 | 9.20 | 14.00 | 10.90 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-2R2M | 2.20 | 14.10 | 12.00 | 9.10 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-3R3M | 3.30 | 22.00 | 9.50 | 7.00 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-4R7M | 4.70 | 35.00 | 9.00 | 5.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-5R6M | 5.60 | 38.50 | 6.50 | 5.30 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-6R8M | 6.80 | 41.00 | 6.00 | 4.90 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-8R2M | 8.20 | 50.00 | 5.80 | 4.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-100M | 10.00 | 65.00 | 5.50 | 4.20 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-150M | 15.00 | 97.00 | 4.50 | 3.30 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-220M | 22.00 | 180.00 | 4.00 | 2.50 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
| CSAG0730-330M | 33.00 | 210.00 | 2.50 | 2.20 | -55 ~ 155 | 7.25 | 6.60 | 2.80 | smd | Y | alaşım tozu | n |
başvuru
◾ dc-dc dönüştürücüler
◾ sunucu
Notlar
◾ Tüm veriler 25℃ ortam sıcaklığına göre test edilmiştir.
◾ 100khz, 0,5v'da endüktans ölçüm koşulu.
◾doyma akımı: endüktans başlangıç değerinin %30'u azaldığında doğru akım akımının gerçek değeri.
◾ sıcaklık artış akımı: sıcaklık artışı Δt50℃(ta=25℃) olduğunda dc akımının gerçek değeri.
◾ Özel hatırlatma: devre tasarımı, bileşen yerleşimi, PCB boyutu ve kalınlığı, soğutma sistemi vb.
◾ hepsi ürün sıcaklığını etkileyecektir. Lütfen son uygulamada ürün sıcaklığını kontrol edin.
kurtar
ürün ambalajlı depolama durumunda: sıcaklık 540°C, rH≤70%.
Kullanım için çıkarıldığında, kalan ürünler, lehim durumunu etkileyen terminallerin (elektrotların) oksidlenmesini önlemek için plastik torbalarda mühürlenmeli ve yukarıdaki koşullara uygun olarak korunmalıdır.
codaca elektronik ürünlerinin 12 aydan uzun bir süre saklanması tavsiye edilmez. Diğer etkilere göre, terminaller bozulup kötü bir kaynaklılığa neden olabilir.
Ürünleri yüksek sıcaklıklara, yüksek nemliğe, tozlara veya korozyona karşı hassas alanlar gibi uygun olmayan depolama koşullarında saklamayın.
ürünleri her zaman dikkatli kullanın.
Elektrotlara çıplak elinizle doğrudan dokunmayın çünkü yağ salgıları lehimlemeyi engelleyebilir.
her zaman kaynak için en uygun koşulları sağlayın.
Veri sayfası indirme:
CSAG0730.pdf
