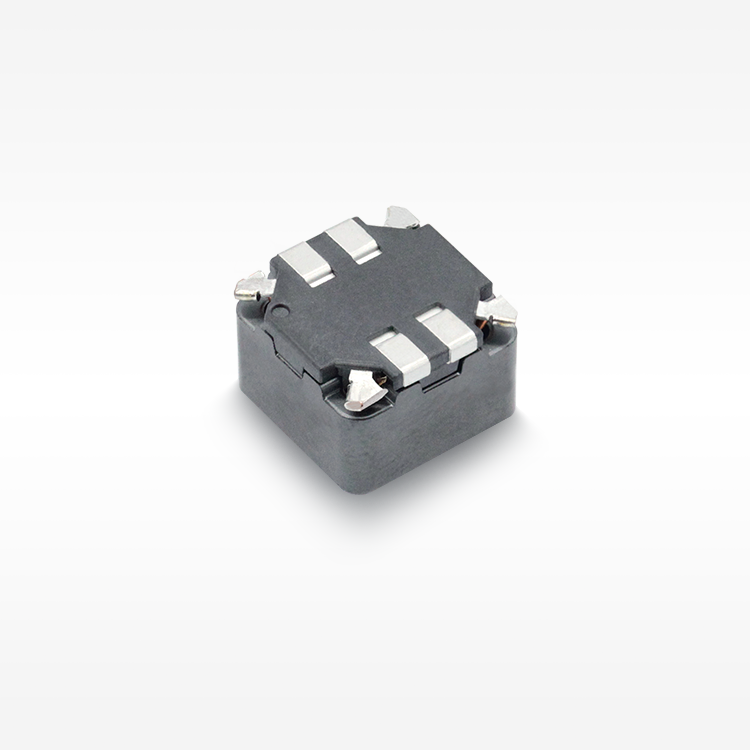

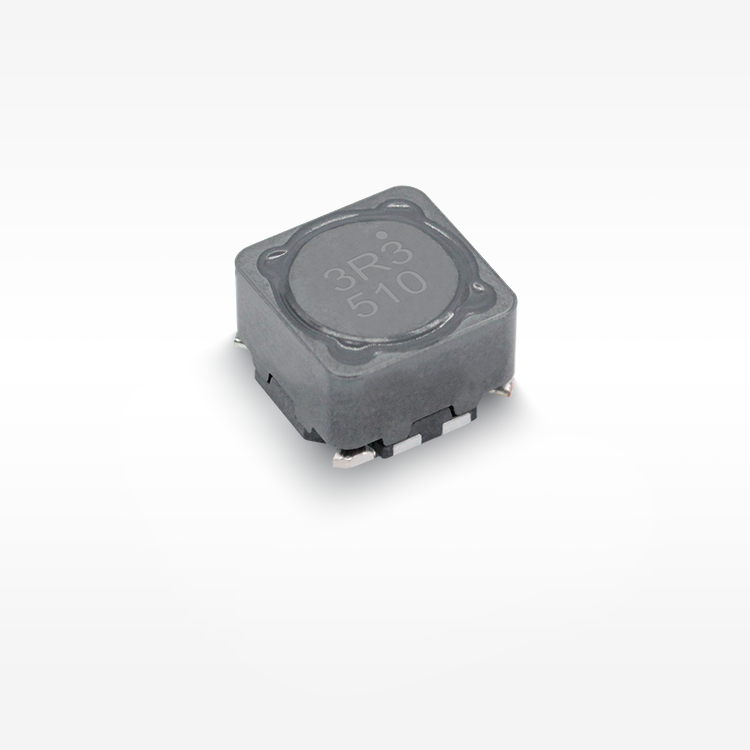

◾ ขนาดเล็ก เหมาะสำหรับ SMT ความหนาแน่นสูง
◾ ขดลวดแบบ Bifilar ปัจจัยการจับคู่สูง
◾ โครงสร้างป้องกันแม่เหล็ก ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
◾ สามารถใช้แบบอนุกรมหรือขนาน เหมาะสำหรับ SEPIC, Zeta และโทโพโลยีวงจรอื่น ๆ
◾ อุณหภูมิในการทำงาน : -55℃ +150℃ (รวมถึงการเพิ่มอุณหภูมิของขดลวดด้วย).
◾ ผ่านการรับรองตามมาตรฐาน AEC-Q200.

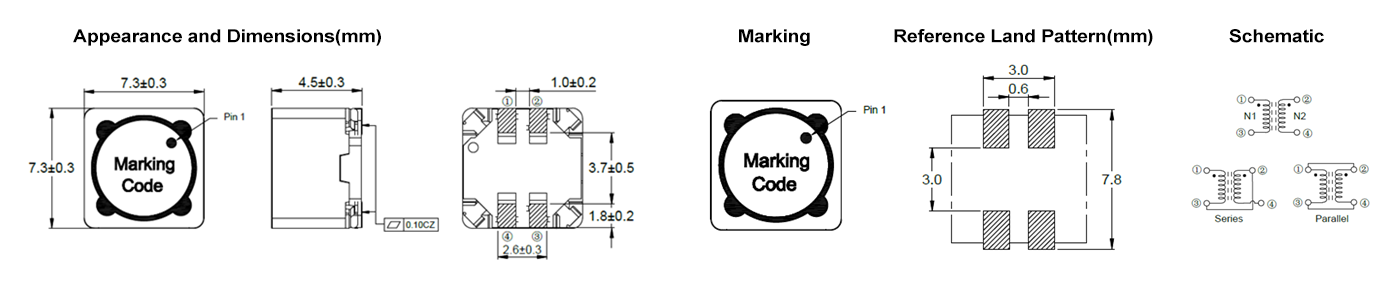

ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | ความต้านทานสูงสุด (KΩ) | DCR สูงสุด(mΩ) | กระแสที่กำหนด(A) | แรงดันที่กำหนด(V) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) |
| VCRHC0704-2R2M | 2.20 | 4.00@79MHZ | 32.00 | 4.70 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-3R3M | 3.30 | 7.00@52MHZ | 38.90 | 4.20 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-4R7M | 4.70 | 8.00@37MHZ | 47.00 | 3.60 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-6R8M | 6.80 | 12.00@35MHZ | 65.00 | 3.10 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-100M | 10.00 | 18.00@26MHZ | 96.00 | 2.67 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-150M | 15.00 | 22.00@21MHZ | 144.00 | 2.30 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-220M | 22.00 | 30.00@18MHZ | 176.00 | 2.00 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-330M | 33.00 | 39.00@14MHZ | 265.00 | 1.53 | 500 | 7.60 | 7.60 | 4.80 |
| VCRHC0704-470M | 470.00 | 47.00@11MHZ | 390.00 | 1.25 | 500 | 7.60 | 7.60 | 4.80 |
【การขอ 샘플 】
การใช้งาน
◾ สำหรับ SEPIC และ CUK ท็อปออโลจี
◾ เครื่องปรับแรงดันไฟฟ้าแบบสลับกับตัวที่สอง
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
ดาวน์โหลดแผ่นข้อมูล:
VCRHC0704.pdf
