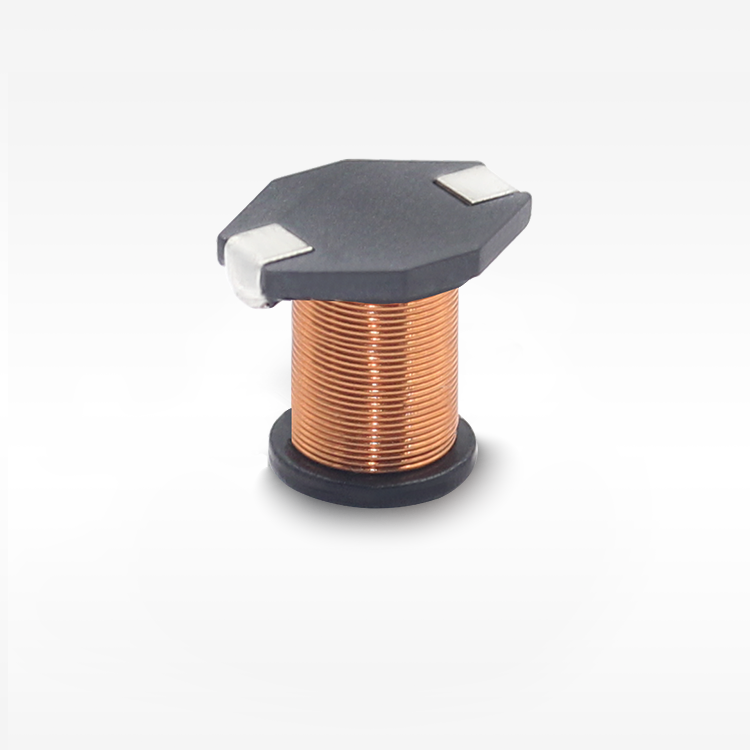

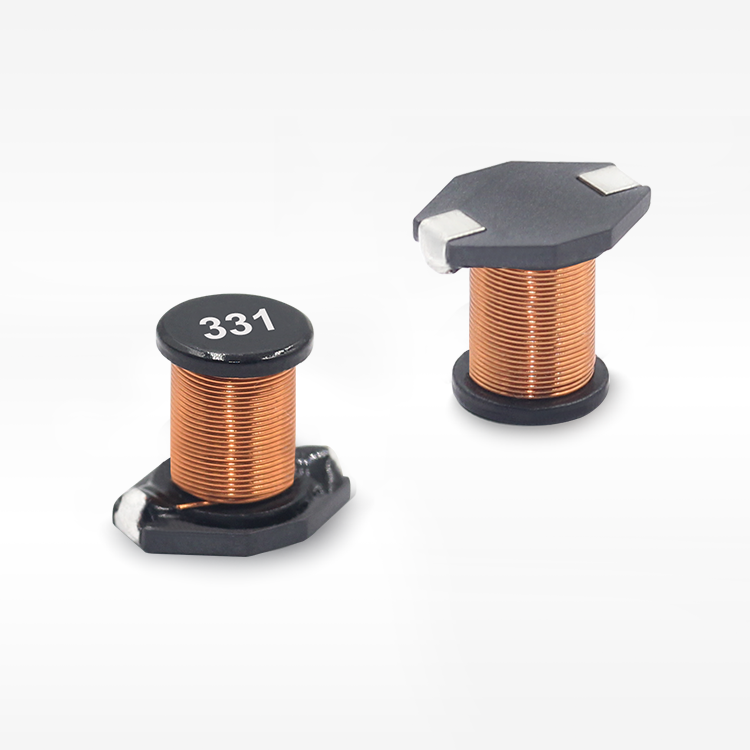

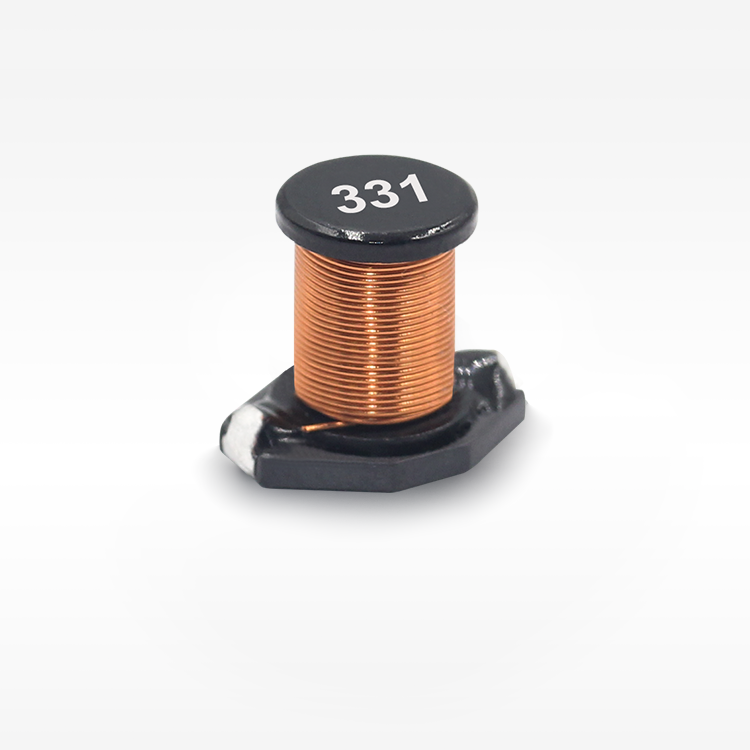

◾ ขนาดเล็ก, กระแสที่ให้คะแนนสูง, DCR ต่ำ
◾ ผลิตภัณฑ์ปราศจากสารตะกั่ว, สอดคล้องกับ RoHS
◾ การบรรจุด้วยเทปขนส่ง,เหมาะสำหรับกระบวนการ SMT.
◾ ใช้กันอย่างแพร่หลายในตัวแปลงบัค จอภาพ แล็ปท็อป อุปกรณ์อิเล็กทรอนิกส์ยานยนต์ เครื่องใช้ในครัวเรือน และอื่นๆ
◾ อุณหภูมิการทำงาน: -40℃ ～ +125℃(รวมถึงการเพิ่มอุณหภูมิของขดลวด).
ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน | วัสดุแกน | เกรด AEC |
| SPF3340-100M | 10.00 | 21.5 | 10.5 | 4.54 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-120M | 12.00 | 23.3 | 10 | 4.36 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-150M | 15.00 | 30.4 | 9.5 | 3.82 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-180M | 18.00 | 34 | 9 | 3.61 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-220M | 22.00 | 44 | 8.4 | 3.17 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-270M | 27.00 | 50 | 7.5 | 2.98 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-330M | 33.00 | 56 | 6.9 | 2.81 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-390M | 39.00 | 62 | 6.3 | 2.67 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-470M | 47.00 | 79.5 | 5.9 | 2.36 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-560M | 56.00 | 89 | 5.35 | 2.23 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-680M | 68.00 | 120 | 4.85 | 1.93 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-820M | 82.00 | 137 | 4.35 | 1.8 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-101M | 100.00 | 153 | 4 | 1.7 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-121M | 120.00 | 208 | 3.6 | 1.46 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-151M | 150.00 | 239 | 3.3 | 1.36 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-181M | 180.00 | 307 | 3 | 1.2 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-221M | 220.00 | 350 | 2.7 | 1.12 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-271M | 270.00 | 398 | 2.4 | 1.05 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-331M | 330.00 | 502 | 2.2 | 0.94 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-391M | 390.00 | 650 | 2 | 0.83 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-471M | 470.00 | 714 | 1.85 | 0.79 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-561M | 560.00 | 804 | 1.7 | 0.74 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-681M | 680.00 | 1,030 | 1.5 | 0.66 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-821M | 820.00 | 1,310 | 1.4 | 0.58 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-102M | 1000.00 | 1,570 | 1.2 | 0.53 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
| SPF3340-152M | 1500.00 | 2,350 | 1 | 0.43 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | Ferrite | n |
【การขอ 샘플 】
การใช้งาน
◾ ตัวแปลงบัค
◾ อุปกรณ์สื่อสารเครือข่าย
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
ดาวน์โหลดแผ่นข้อมูล:
SPF3340.pdf
