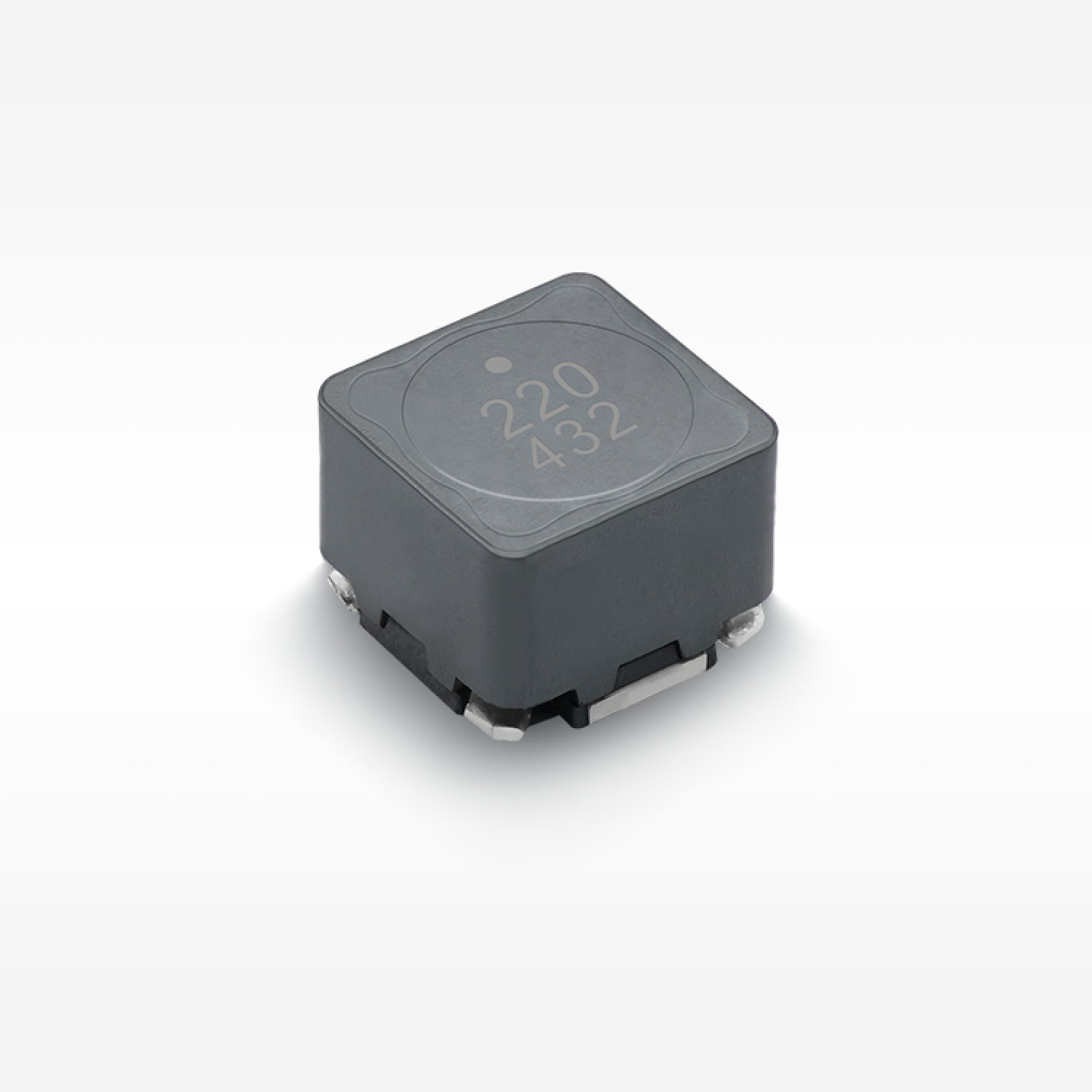

◾ ขนาดเล็ก เหมาะสำหรับ SMT ความหนาแน่นสูง
◾ โครงสร้างป้องกันแม่เหล็ก ทนทานต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
◾ การพันด้วยลวดแบน, ทำให้มีความต้านทาน DC ต่ำ.
◾ อุณหภูมิในการทำงาน :-55 +165℃(รวมถึงการเพิ่มอุณหภูมิของขดลวด) .

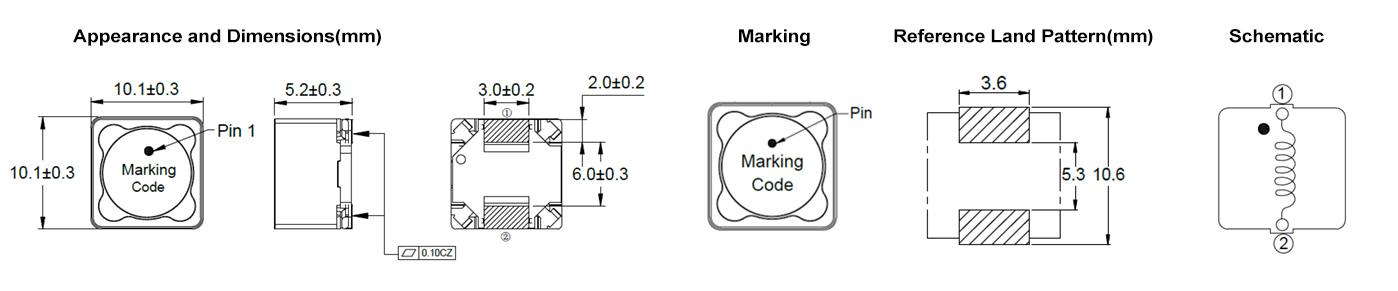

ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน | วัสดุแกน | เกรด AEC |
| CSUS1060-R15N | 0.15 | 1.50 | 45.00 | 19.30 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-R36N | 0.36 | 1.80 | 32.00 | 17.00 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-R70N | 0.70 | 2.50 | 23.00 | 15.00 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-1R1N | 1.10 | 3.50 | 18.00 | 13.00 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-1R6M | 1.60 | 4.10 | 14.80 | 12.00 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-2R2M | 2.20 | 5.10 | 12.00 | 10.70 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-3R0M | 3.00 | 6.90 | 10.80 | 9.15 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-3R9M | 3.90 | 7.60 | 9.50 | 8.80 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-4R7M | 4.70 | 9.90 | 8.50 | 7.80 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-6R0M | 6.00 | 11.40 | 7.70 | 7.10 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-7R2M | 7.20 | 12.70 | 7.00 | 6.80 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-8R6M | 8.60 | 15.70 | 6.50 | 6.10 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-100M | 10.00 | 18.20 | 6.00 | 5.60 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-110M | 11.00 | 23.10 | 5.30 | 5.00 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-130M | 13.00 | 25.60 | 5.20 | 4.90 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-150M | 15.00 | 27.10 | 4.80 | 4.70 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-180M | 18.00 | 37.60 | 4.20 | 3.95 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-220M | 22.00 | 43.30 | 3.90 | 3.70 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
| CSUS1060-240M | 24.00 | 45.20 | 3.60 | 3.57 | -55~165 | 10.10 | 10.10 | 6.20 | SMD | y | คอมโพสิต | n |
【การขอ 샘플 】
การใช้งาน
◾ วงจร Buck
◾ ตัวแปลง DC/DC
◾ ไดรเวอร์ LED
◾ ไฟรถยนต์
◾ BMS รถยนต์
◾ ตัวควบคุมมอเตอร์
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
