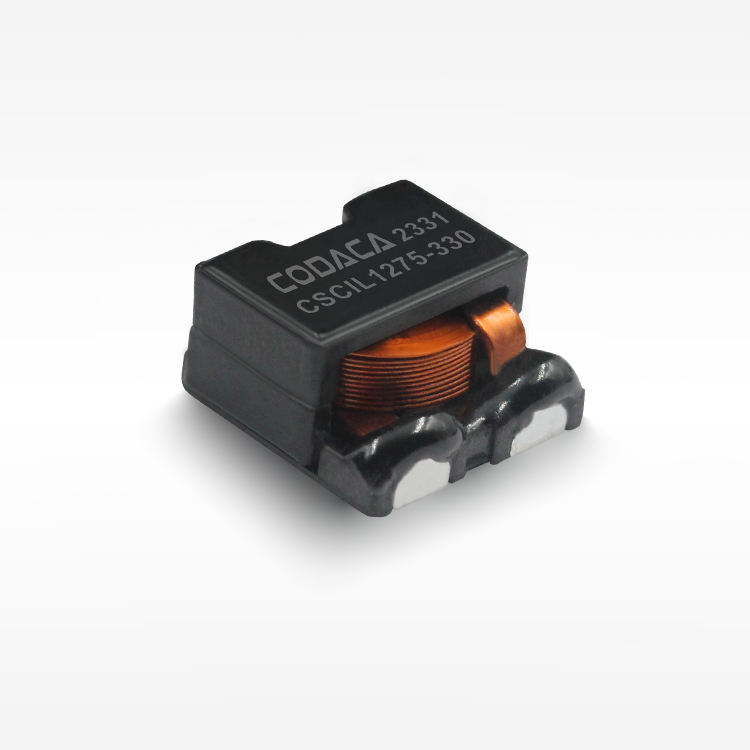

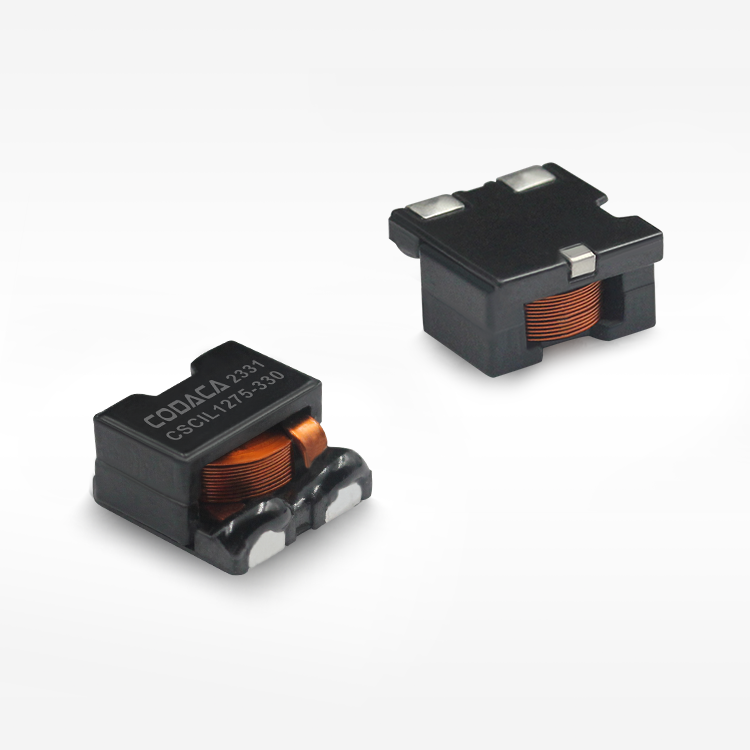

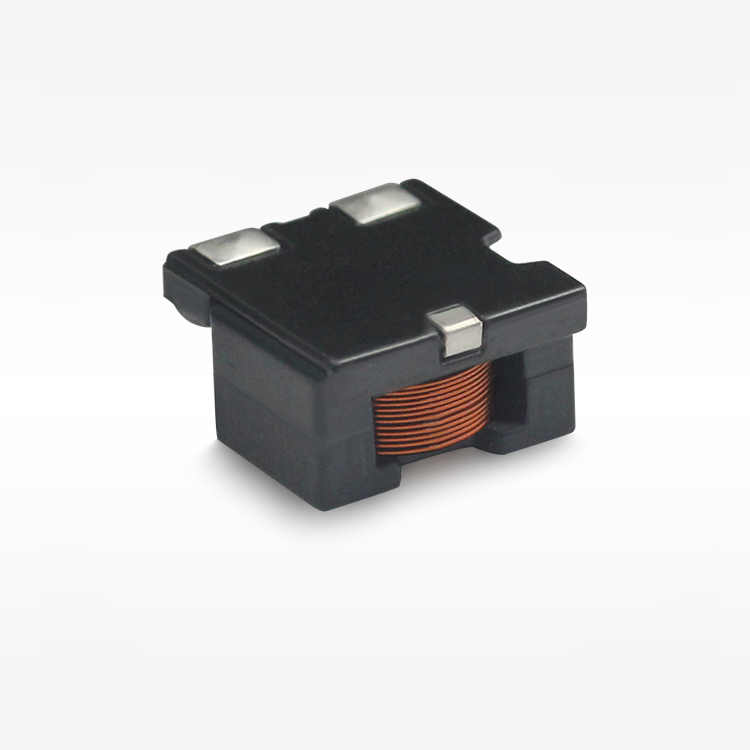

◾ โครงสร้างการป้องกันแม่เหล็ก, ความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้าที่ยอดเยี่ยม.
◾ การออกแบบการประกอบ, โครงสร้างที่แข็งแรง.
◾ ขนาดเล็ก, กระแสสูง, การสูญเสียแม่เหล็กต่ำ, ESR ต่ำ, ความจุพาราซิติกขนาดเล็ก.
◾ กระแสที่ทำให้อุณหภูมิสูงขึ้นและกระแสที่ทำให้เกิดการอิ่มตัวมีผลกระทบจากสิ่งแวดล้อมน้อย.
◾ อุณหภูมิในการทำงาน: -50℃ ～ +150℃ (รวมถึงการเพิ่มอุณหภูมิของขดลวด).
ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน | วัสดุแกน | เกรด AEC |
| CSCIL1275-R21M | 0.21 | 0.62 | 65.00 | 25.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-R47M | 0.47 | 1.25 | 45.00 | 20.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-R82M | 0.82 | 1.70 | 35.00 | 19.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-1R2M | 1.20 | 2.15 | 28.00 | 18.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-1R8M | 1.80 | 2.55 | 23.00 | 17.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-2R5M | 2.50 | 3.20 | 20.00 | 15.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-3R3M | 3.30 | 4.05 | 17.60 | 14.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-4R2M | 4.20 | 5.20 | 15.70 | 12.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-5R2M | 5.20 | 7.00 | 14.20 | 10.50 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-6R3M | 6.30 | 7.80 | 12.70 | 10.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-7R5M | 7.50 | 10.00 | 11.40 | 8.90 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-8R8M | 8.80 | 11.70 | 10.50 | 8.20 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-100M | 10.00 | 14.20 | 9.80 | 7.50 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-150M | 15.00 | 21.00 | 8.10 | 6.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-230M | 23.00 | 29.20 | 6.10 | 5.00 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-280M | 28.00 | 36.50 | 5.50 | 4.50 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-330M | 33.00 | 47.00 | 5.00 | 3.90 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-390M | 39.00 | 50.90 | 4.60 | 3.70 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-470M | 47.00 | 66.70 | 4.30 | 3.20 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
| CSCIL1275-560M | 56.00 | 73.7 | 3.9 | 2.9 | -50~150 | 12.70 | 12.50 | 7.50 | SMD | y | คอมโพสิต | n |
【การขอ 샘플 】
การใช้งาน
◾ คอมพิวเตอร์อุตสาหกรรม
◾ ตัวแปลง DC-DC
◾ ตัวควบคุมการสลับกระแสสูง
◾ ตัวควบคุมการสลับหลายเฟส
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
