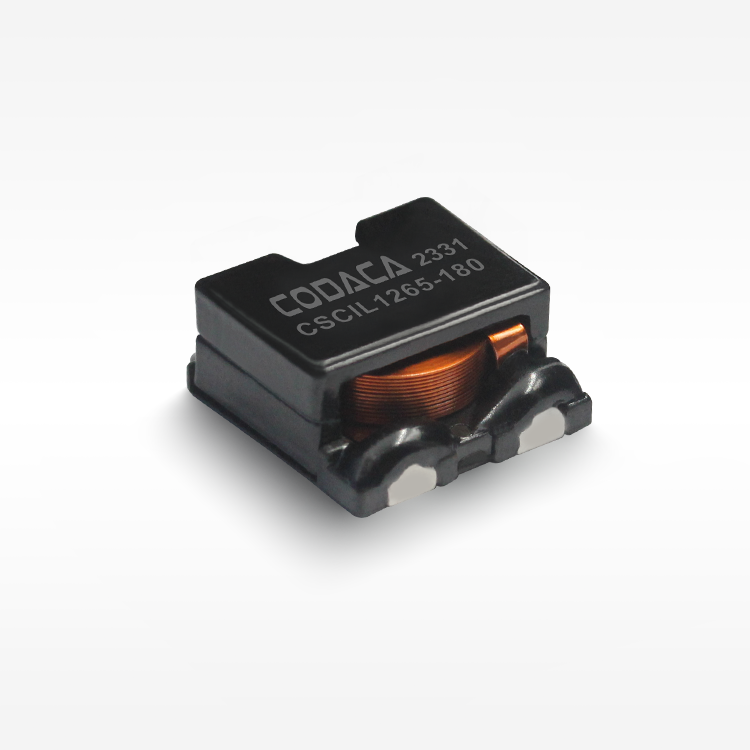

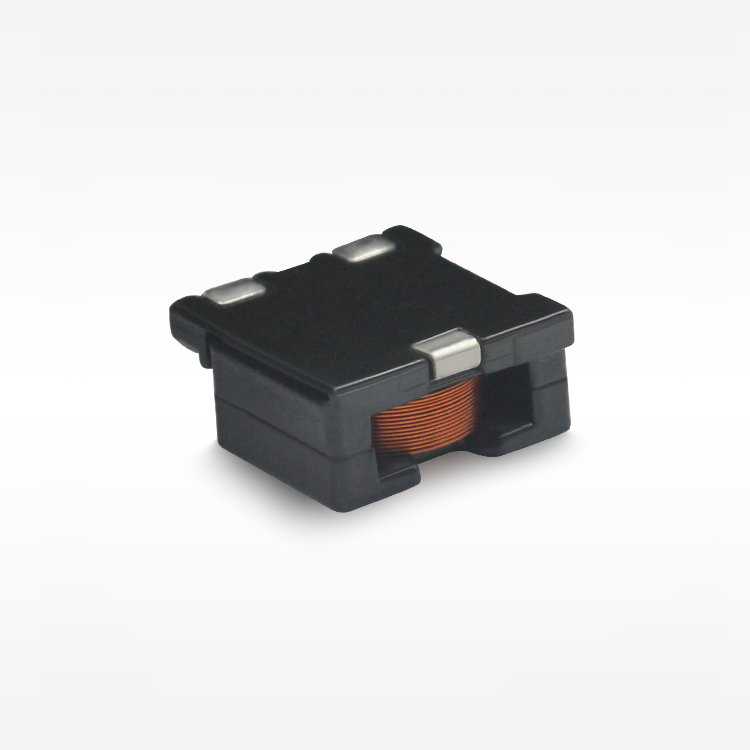

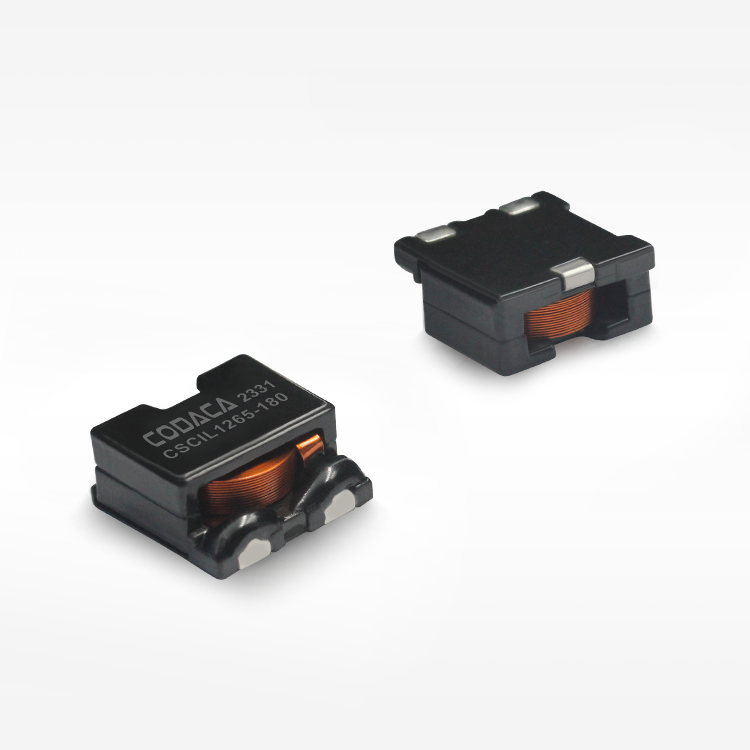

◾ โครงสร้างการป้องกันแม่เหล็ก, ความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้าที่ยอดเยี่ยม.
◾ การออกแบบการประกอบ, โครงสร้างที่แข็งแรง.
◾ ขนาดเล็ก, กระแสสูง, การสูญเสียแม่เหล็กต่ำ, ESR ต่ำ, ความจุพาราซิติกขนาดเล็ก.
◾ กระแสที่ทำให้อุณหภูมิสูงขึ้นและกระแสที่ทำให้เกิดการอิ่มตัวมีผลกระทบจากสิ่งแวดล้อมน้อย.
◾ อุณหภูมิในการทำงาน: -50℃ ～ +150℃ (รวมถึงการเพิ่มอุณหภูมิของขดลวด).
ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน | วัสดุแกน | เกรด AEC |
| CSCIL1265-R23M | 0.23 | 0.62 | 57.00 | 25.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-R52M | 0.52 | 1.25 | 40.00 | 20.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-R90M | 0.90 | 1.70 | 32.00 | 19.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-1R4M | 1.40 | 2.15 | 25.00 | 18.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-2R0M | 2.00 | 3.05 | 21.00 | 16.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-2R7M | 2.70 | 3.80 | 18.00 | 14.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-3R6M | 3.60 | 5.60 | 16.00 | 12.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-4R7M | 4.70 | 6.80 | 14.00 | 11.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-5R6M | 5.60 | 8.20 | 12.50 | 10.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-6R8M | 6.80 | 11.00 | 11.50 | 8.50 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-8R2M | 8.20 | 12.20 | 10.50 | 8.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-100M | 10.00 | 14.00 | 9.50 | 7.30 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-130M | 13.00 | 20.30 | 8.50 | 6.30 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-150M | 15.00 | 23.20 | 7.90 | 5.80 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-180M | 18.00 | 28.00 | 6.50 | 5.30 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-220M | 22.00 | 32.00 | 5.80 | 4.80 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-270M | 27.00 | 41.00 | 5.30 | 4.20 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
| CSCIL1265-330M | 33.00 | 55.00 | 4.80 | 3.50 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | y | คอมโพสิต | n |
【การขอ 샘플 】
การใช้งาน
◾ คอมพิวเตอร์อุตสาหกรรม
◾ ตัวแปลง DC-DC
◾ ตัวควบคุมการสลับกระแสสูง
◾ ตัวควบคุมการสลับหลายเฟส
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
