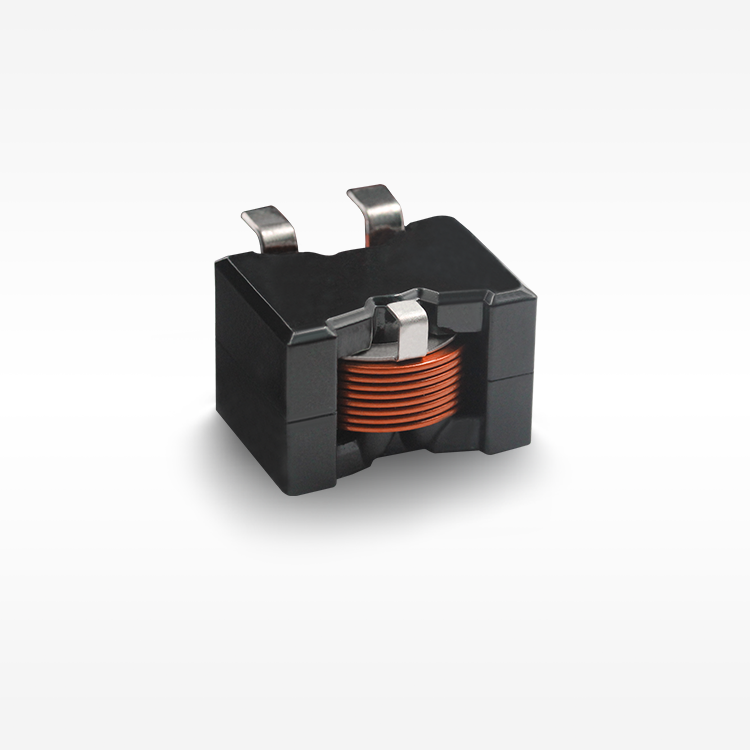

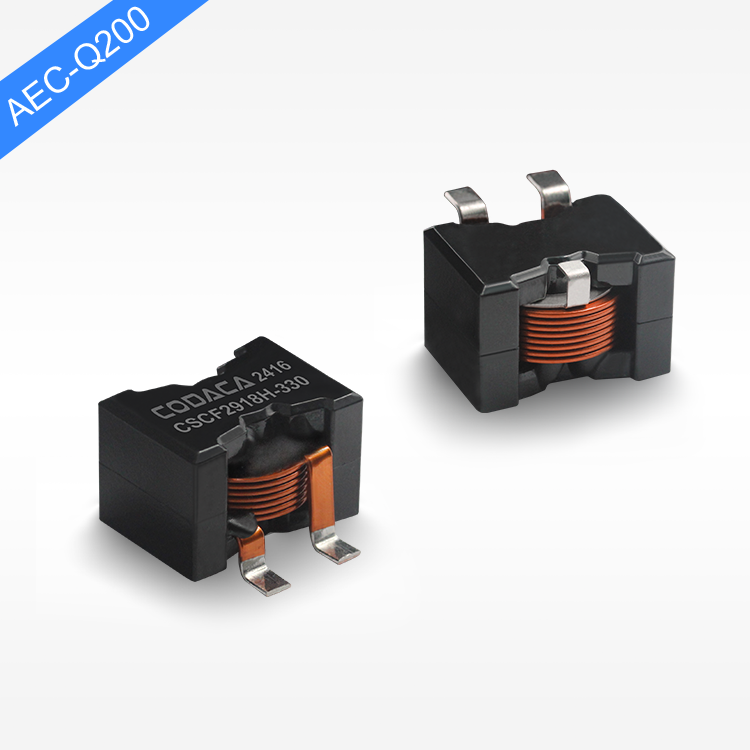

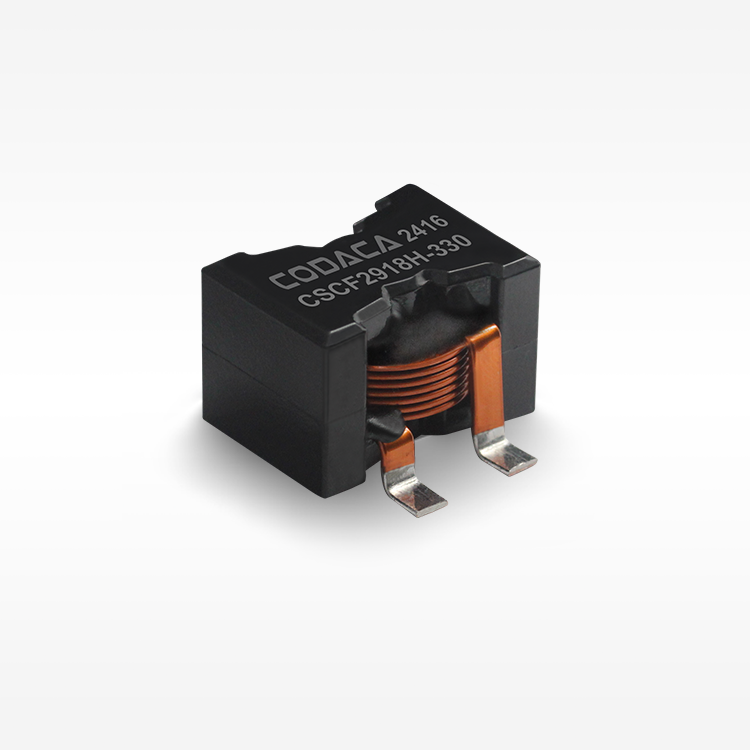

◾ การออกแบบการประกอบ โครงสร้างแข็งแรง.
◾ ความเหนี่ยวนำสูง กระแสไฟฟ้าสูง การสูญเสียแม่เหล็กต่ำ ESR ต่ำ ความจุปรสิตน้อย
◾ การพันลวดแบน ช่วยให้มีค่าความต้านทาน DC ต่ำ
◾ กระแสที่เพิ่มขึ้นของอุณหภูมิและกระแสอิ่มตัวได้รับอิทธิพลจากสภาพแวดล้อมน้อยกว่า
◾ อุณหภูมิในการทำงาน: -40℃ ～ +125℃ (รวมถึงอุณหภูมิที่เพิ่มขึ้นของคอยล์)
คุณสมบัติไฟฟ้า
| ส่วนที่ไม่ | อุปทาน (μh) | dcr typ (mΩ) | isat (a) | irms (a) | การทํางาน (°C) | ความยาว (มม) | ความกว้าง (มม.) | ความสูง (มม) | การติดตั้ง | ปราง | วัสดุหลัก | เกรด aec |
| cscf2918h-3r3mc | 3.3 | 2.15 | 94 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
| cscf2918h-4r7mc | 4.7 | 2.15 | 65.0 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
| cscf2918h-6r8mc | 6.8 | 2.15 | 48.0 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
| cscf2918h-100mc | 10.0 | 2.15 | 33.0 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
| cscf2918h-150mc | 15.0 | 2.15 | 24.0 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
| cscf2918h-220mc | 22.0 | 2.15 | 15.0 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
| cscf2918h-330mc | 33.0 | 2.15 | 10.5 | 30.0 | -40 ~ 125 | 28.0 | 27.0 | 18.5 | smd | y | เฟอร์ไรต | 1 |
การใช้งาน
◾ตัวแปลง dcdc
◾ แหล่งจ่ายไฟฟ้ากระแสสูง
◾ อุปกรณ์ที่ใช้พลังงานแบตเตอรี่
หมายเหตุ
ข้อมูลทั้งหมดถูกทดสอบโดยใช้อุณหภูมิบริเวณ 25 °C
สภาพการวัดความแรงต่อรองที่ 100khz 0.5v
กระแสความอิ่ม:ค่าจริงของกระแสไฟฟ้า dc เมื่อความแรงดึงลดลง 30% ของค่าเริ่มต้นของมัน
กระแสไฟฟ้าที่เพิ่มอุณหภูมิ:ค่าจริงของกระแสไฟฟ้า dc เมื่ออุณหภูมิเพิ่มเป็น Δt50°C ((ta=25°C)
อนุโมทนาพิเศษ:การออกแบบวงจร การวางส่วนประกอบ ขนาดและความหนาของ PCB ระบบเย็น และอื่นๆ
ทุกอย่างจะส่งผลต่ออุณหภูมิของผลิตภัณฑ์
เก็บ
สภาพการเก็บของในบรรจุ: อุณหภูมิ 5°C-40°C, rh≤70%.
หากเอาออกเพื่อใช้งาน สินค้าที่เหลือควรถูกปิดในถุงพลาสติก และเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการออกซิเดนของปลาย (อิเล็กทรอด) ที่ส่งผลต่อสภาพการผสม
การเก็บสินค้าอิเล็กทรอนิกส์ codaca ให้นานกว่า 12 เดือน ไม่แนะนํา ในช่วงที่เกิดผลกระทบอื่น ๆ ทอร์มิเนลอาจเสียสภาพ ส่งผลให้เกิดการผสมผสานที่ไม่ดี ดังนั้นสินค้าทั้งหมดจะต้องใช้ภายในระยะเวลา 12 เดือน จากวันที่ส่ง
ไม่เก็บสินค้าในสภาพการเก็บรักษาที่ไม่เหมาะสม เช่นพื้นที่ที่มีความเปราะบางต่ออุณหภูมิสูง ความชื้นสูง ฝุ่นหรือการกัดกรอง
มักจะใช้สินค้าอย่างระมัดระวัง
อย่าแตะต่ออิเล็กทรอัดโดยตรงด้วยมือเปล่า เพราะสารสกัดน้ํามันอาจยับยั้งการผสม
มักจะให้บริการในสภาพที่เหมาะสมสําหรับการผสม
การดาวน์โหลดใบข้อมูล:
cscf2918h.pdf
