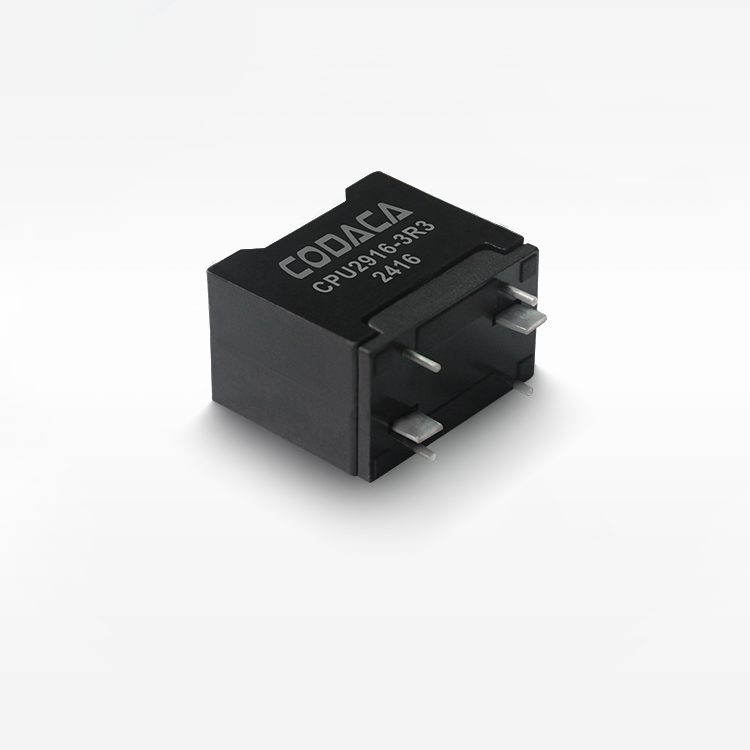

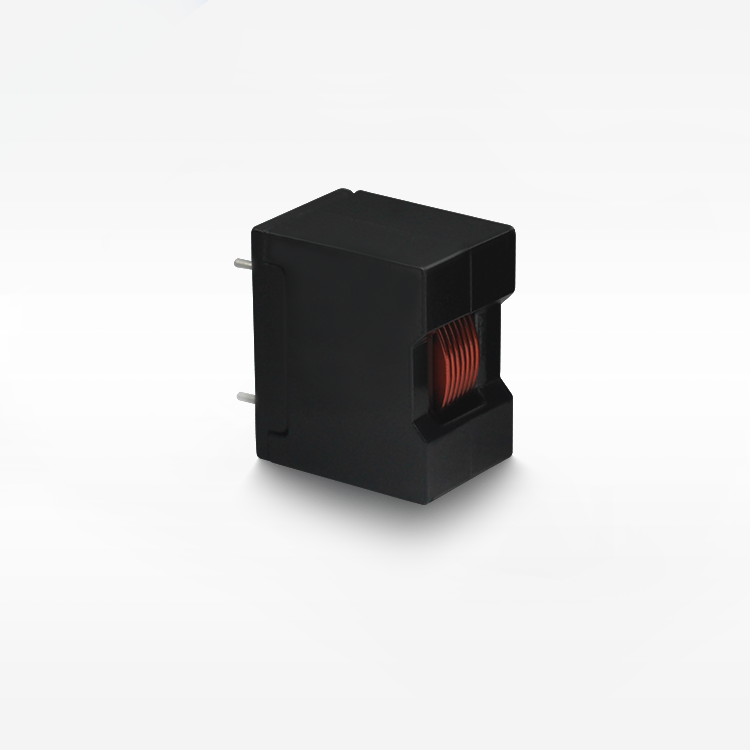

◾ โครงสร้างการป้องกันแม่เหล็ก, ความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้าที่ยอดเยี่ยม.
◾ การออกแบบการประกอบ, โครงสร้างที่แข็งแรง.
◾ ขนาดเล็ก, กระแสสูง, การสูญเสียแม่เหล็กต่ำ, ESR ต่ำ, ความจุพาราซิติกขนาดเล็ก.
◾ กระแสไฟที่เพิ่มขึ้นของอุณหภูมิและกระแสไฟอิ่มตัวได้รับอิทธิพลจากสภาพแวดล้อมน้อยลง

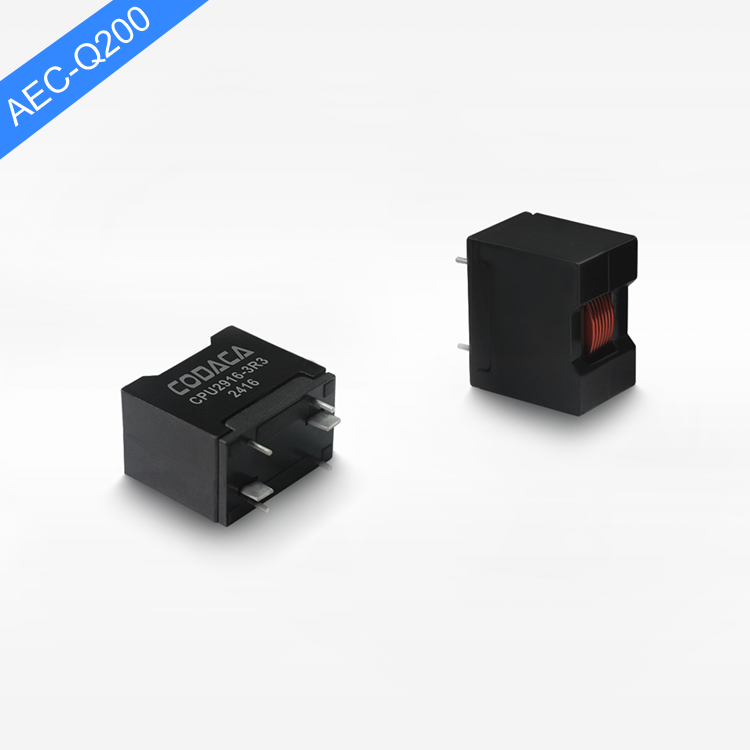

◾ ผลิตภัณฑ์ที่เป็นไปตามมาตรฐาน AEC-Q200.
◾ อุณหภูมิการทำงาน: -40℃ ～ +125℃(รวมถึงการเพิ่มอุณหภูมิของขดลวด).
ลักษณะทางไฟฟ้า
| หมายเลขชิ้นส่วน | ความเหนี่ยวนำ (μH) | DCR ประเภท (mΩ) | Isat (A) | Irms (A) | การทำงาน (℃) | ความยาว (มม.) | ความกว้าง (มม) | ความสูง (มม) | การติดตั้ง | การป้องกัน | วัสดุแกน | เกรด AEC |
| CPU2916-3R3MC | 3.3 | 2.3 | 104 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
| CPU2916-4R7MC | 4.7 | 2.3 | 69 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
| CPU2916-6R8MC | 6.8 | 2.3 | 53 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
| CPU2916-100MC | 10 | 2.3 | 34 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
| CPU2916-150MC | 15 | 2.3 | 23 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
| CPU2916-220MC | 22 | 2.3 | 14.7 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
| CPU2916-330MC | 33 | 2.3 | 9.2 | 26 | -55~150 | 26.90 | 16.9 | 24 | DIP | y | Ferrite | 0 |
【การขอ 샘플 】
การใช้งาน
◾ แอปพลิเคชันประเภท Class-D
◾ แหล่งจ่ายไฟกระแสสูง
◾ อุปกรณ์พลังงานแบตเตอรี่
◾ ตัวแปลง DCDC
หมายเหตุ
◾ ข้อมูลทั้งหมดได้รับการทดสอบตามอุณหภูมิแวดล้อม 25℃.
◾ สภาพการวัดความเหนี่ยวนำที่ 100kHz, 0.5V.
◾ กระแสที่เกิดการอิ่มตัว：ค่าจริงของกระแส DC เมื่อความเหนี่ยวนำลดลง 30% ของค่าต้นฉบับ.
◾ กระแสที่เกิดการเพิ่มอุณหภูมิ：ค่าจริงของกระแส DC เมื่อการเพิ่มอุณหภูมิเป็น ΔT50℃(Ta=25℃).
◾ การเตือนพิเศษ：การออกแบบวงจร, การวางส่วนประกอบ, ขนาดและความหนาของ PCB, ระบบระบายความร้อนและอื่นๆ.
◾ ทั้งหมดจะมีผลต่ออุณหภูมิของผลิตภัณฑ์ กรุณายืนยันอุณหภูมิของผลิตภัณฑ์ในแอปพลิเคชันสุดท้าย.
บันทึก
◾ สภาพการเก็บรักษาผลิตภัณฑ์ในบรรจุภัณฑ์ : อุณหภูมิ 5～40℃, RH≤70%.
◾ หากนำออกมาใช้ ผลิตภัณฑ์ที่เหลือควรบรรจุในถุงพลาสติกและเก็บรักษาตามเงื่อนไขข้างต้น เพื่อหลีกเลี่ยงการเกิดออกซิเดชันที่ขั้ว (อิเล็กโทรด) ซึ่งจะส่งผลต่อสถานะการบัดกรี
◾ การเก็บรักษา Codaca ผลิตภัณฑ์อิเล็กทรอนิกส์เป็นเวลาเกินกว่า 12 เดือนไม่แนะนำ เนื่องจากอาจเกิดการเสื่อมสภาพของขั้วต่อ ซึ่งจะทำให้การ땜ไม่ดีได้ ดังนั้น ควรใช้ผลิตภัณฑ์ทั้งหมดภายในระยะเวลา 12 เดือนนับจากวันที่จัดส่ง
◾ ห้ามเก็บผลิตภัณฑ์ในสภาพการเก็บที่ไม่เหมาะสม เช่น พื้นที่ที่มีแนวโน้มที่จะมีอุณหภูมิสูง ความชื้นสูง ฝุ่น หรือการกัดกร่อน
◾ ควรจัดการผลิตภัณฑ์ด้วยความระมัดระวังเสมอ
◾ ห้ามสัมผัสอิเล็กโทรดโดยตรงด้วยมือเปล่า เนื่องจากการหลั่งน้ำมันอาจขัดขวางการบัดกรี
◾ ควรตรวจสอบให้แน่ใจว่ามีสภาพที่เหมาะสมสำหรับการบัดกรีเสมอ
ดาวน์โหลดแผ่นข้อมูล:
CPU2916.pdf
