◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Композитная структура, ультранизкий уровень шума.
◾ Низкие потери, высокая эффективность, широкий диапазон рабочих частот.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Формованная из порошка низкосопротивляющего сплава, низкое сопротивление, небольшая паразитная емкость.
◾ Продукты AEC-Q200.
◾ Рабочая температура: -55℃ ～ +155℃ (включая повышение температуры катушки).

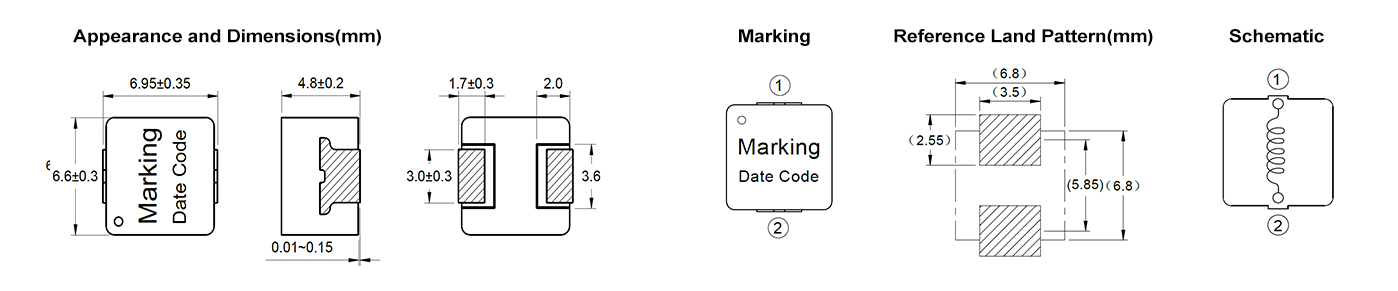

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| VSAB0650-3R3M | 3.30 | 16.0 | 9.00 | 8.80 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-4R7M | 4.70 | 18.0 | 7.00 | 8.50 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-100M | 10.00 | 54.0 | 4.70 | 5.00 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-150M | 15.00 | 85.0 | 3.80 | 3.80 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-220M | 22.00 | 100.0 | 3.20 | 3.20 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-330M | 33.00 | 170.0 | 2.50 | 2.50 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-470M | 47.00 | 210.0 | 2.00 | 2.00 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
| VSAB0650-560M | 56.00 | 235.0 | 1.60 | 1.60 | -55~155 | 7.30 | 6.90 | 5.00 | SMD | Y | Порошковый сплав | 0 |
Применение
◾ Фара
◾ Авто аудио
◾ Модуль питания
ЗАМЕТКИ
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 1.0V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 20% от своего начального значения.
◾ Ток повышения температуры: фактическое значение постоянного тока, при котором повышение температуры составляет ΔT40℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
VSAB0650.pdf
