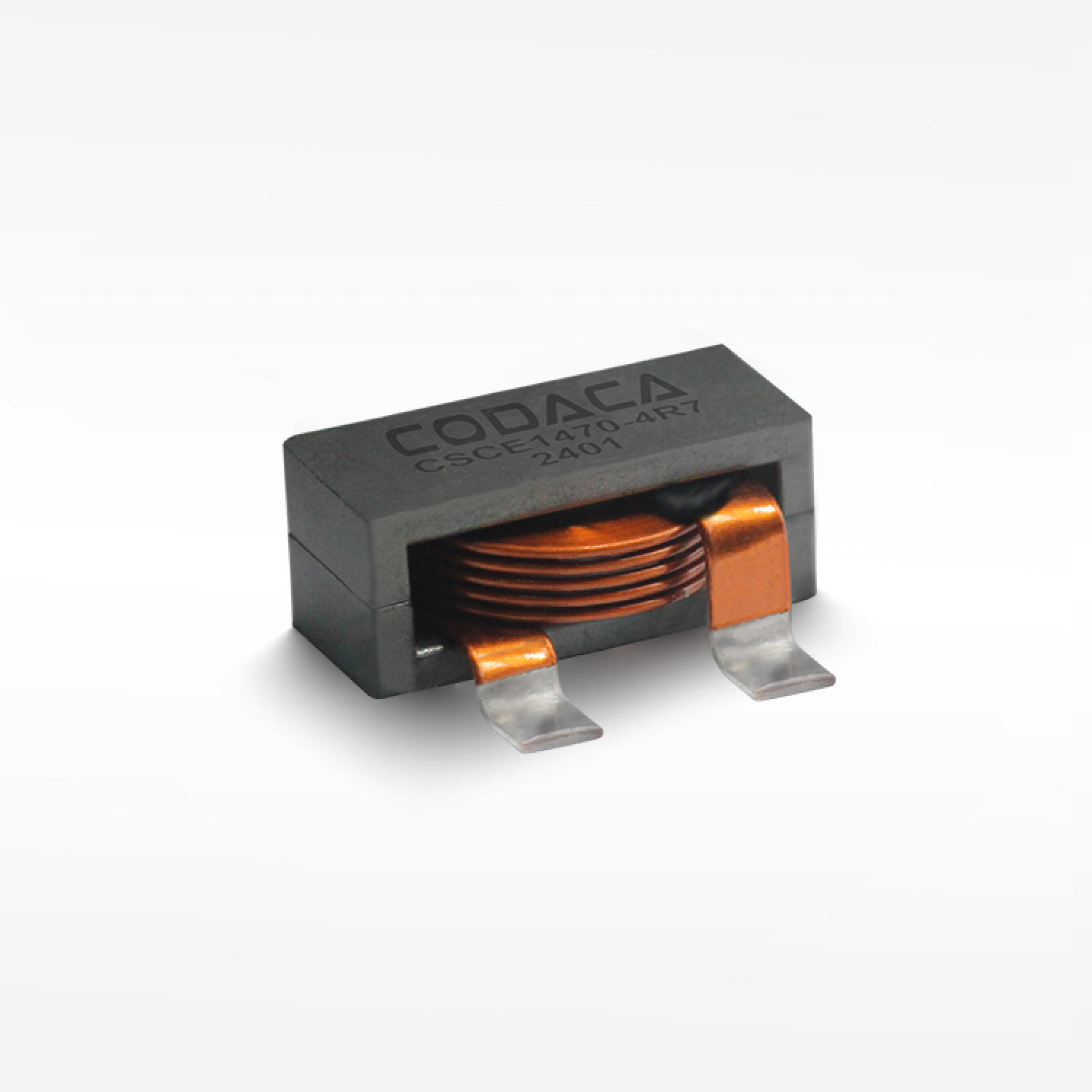

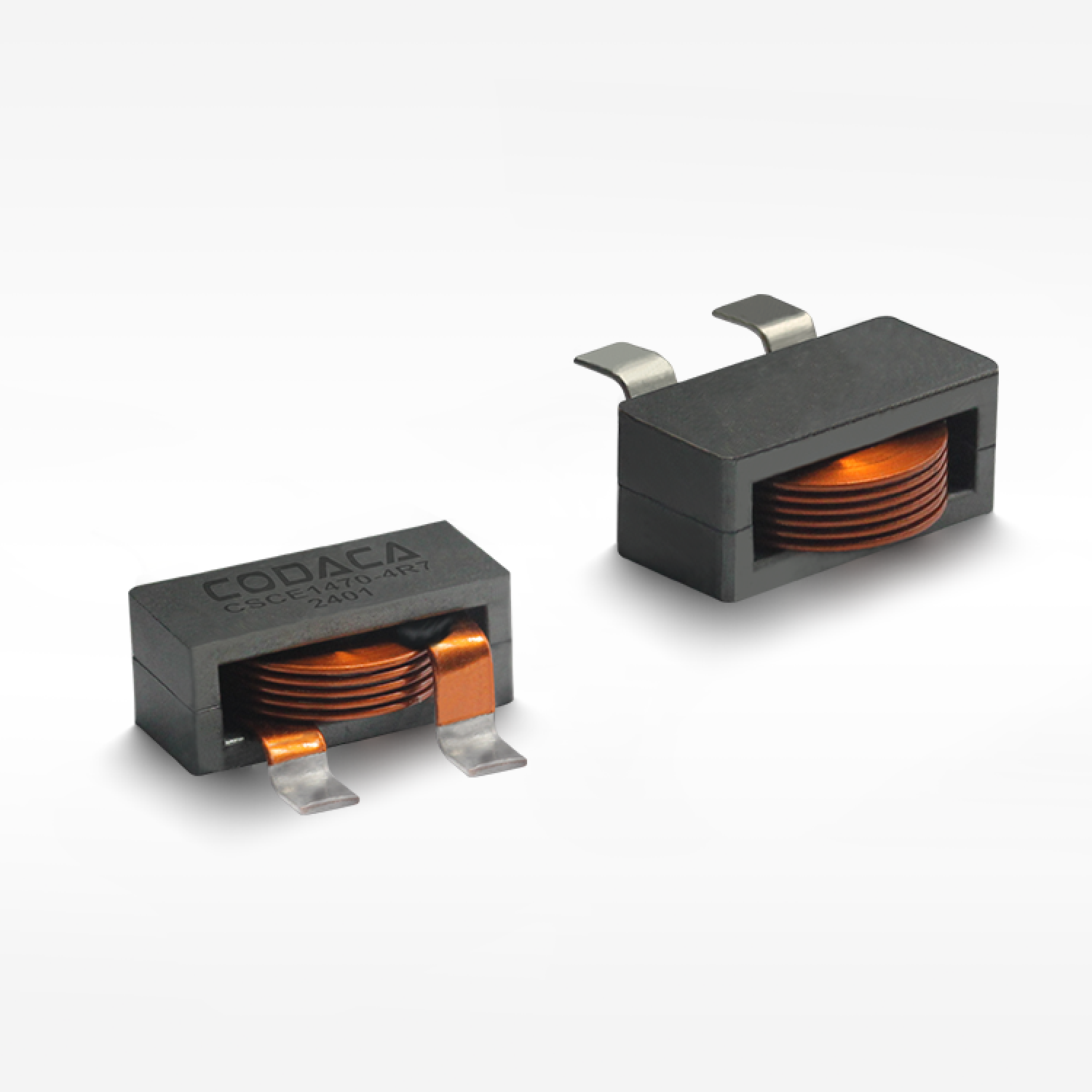

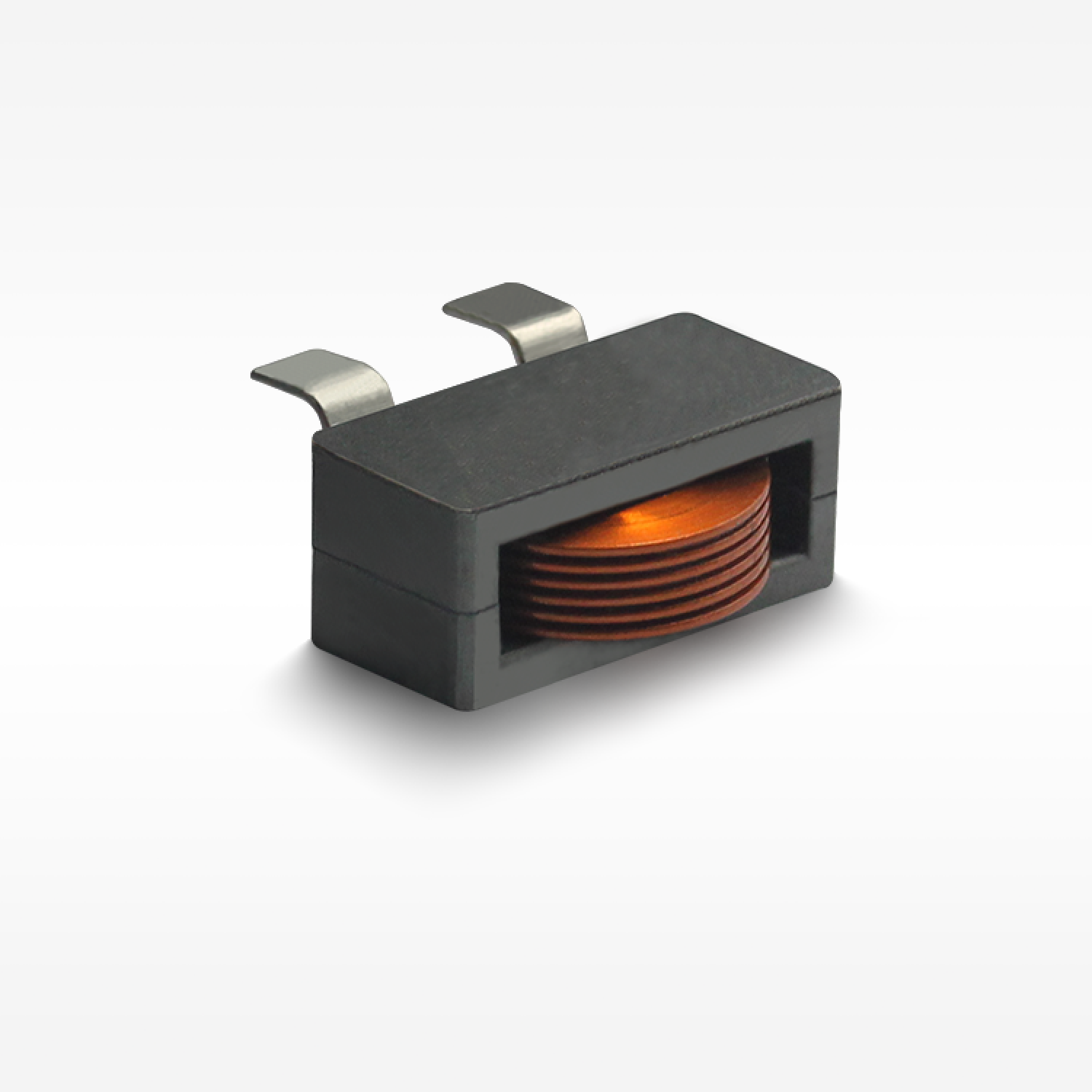

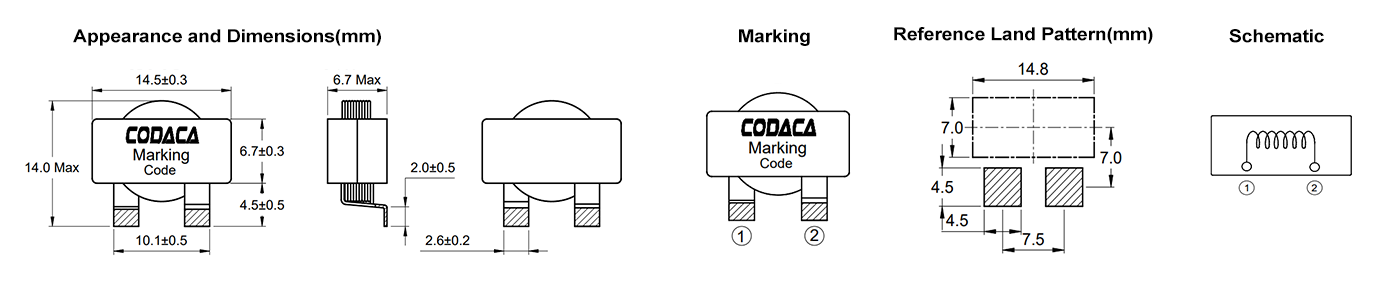

◾ Сборная конструкция, прочная конструкция.
◾ Малый объем, большой ток, низкие магнитные потери, низкое эквивалентное последовательное сопротивление, малая паразитная емкость.
◾ Замкнутая магнитная цепь, сверхнизкий уровень шума.
◾ Ток повышения температуры и ток насыщения меньше подвержены влиянию окружающей среды.
◾ Рабочая температура: -40℃ ～ +125℃ (включая повышение температуры катушки).
Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| CSCE1470-2R5M | 2.5 | 2.6 | 16 | 18 | -40~125 | 14.5 | 14 | 6.7 | SMD | Y | Феррит | н |
| CSCE1470-3R3M | 3.3 | 2.6 | 12 | 18 | -40~125 | 14.5 | 14 | 6.7 | SMD | Y | Феррит | н |
| CSCE1470-4R7M | 4.7 | 2.6 | 8 | 18 | -40~125 | 14.5 | 14 | 6.7 | SMD | Y | Феррит | н |
Применение
◾ Сервер
◾ DC-DC преобразователи
◾ Высокотоковые источники питания
◾ Устройства с батарейным питанием
ЗАМЕТКИ
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSCE1470.pdf
