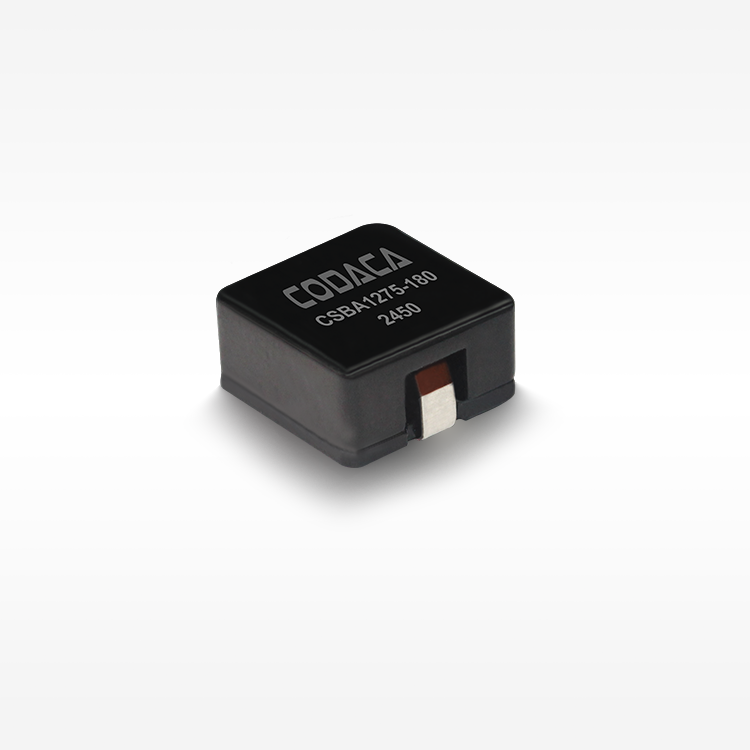

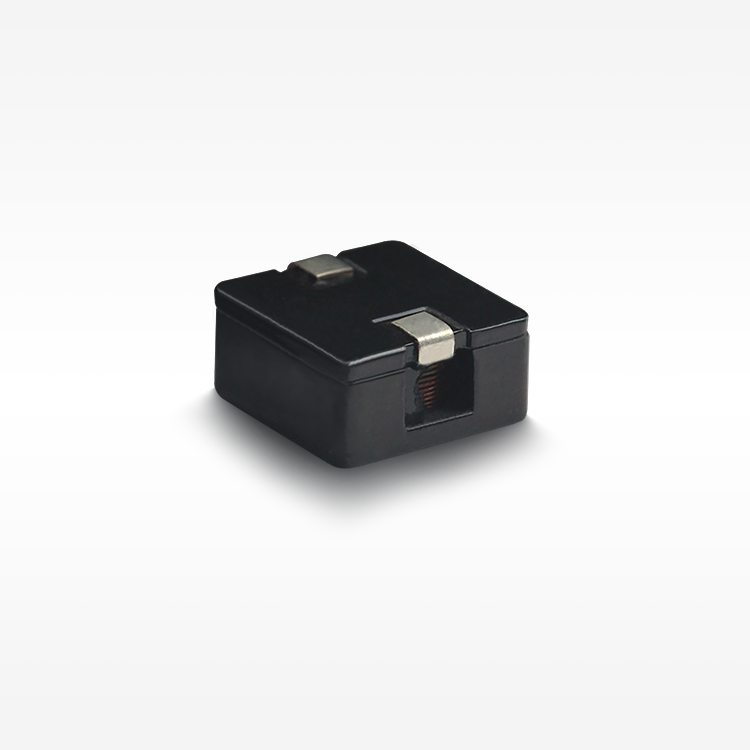

◾ Низкие потери в сердечнике при применении на высоких частотах и подходящий для решения на основе GaN.
◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Температурный диапазон работы: -55℃ ～ +150℃ (Включая повышение температуры катушки).
Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| CSBA1275-R95M | 0.95 | 0.84 | 50.00 | 34.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-1R5M | 1.50 | 1.40 | 40.00 | 28.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-2R3M | 2.30 | 2.10 | 34.00 | 24.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-3R2M | 3.20 | 2.70 | 29.00 | 21.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-4R2M | 4.20 | 3.68 | 25.00 | 18.50 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-5R4M | 5.40 | 4.60 | 22.00 | 16.50 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-6R8M | 6.80 | 6.05 | 20.00 | 14.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-8R2M | 8.20 | 7.03 | 18.00 | 13.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-100M | 10.00 | 8.77 | 16.00 | 12.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-120M | 12.00 | 10.20 | 15.00 | 11.00 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-180M | 18.00 | 15.50 | 12.00 | 8.50 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-230M | 23.00 | 23.00 | 10.60 | 7.50 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-280M | 28.00 | 28.30 | 9.50 | 6.50 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-320M | 32.00 | 29.70 | 9.00 | 6.30 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-380M | 38.00 | 40.00 | 8.20 | 5.40 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
| CSBA1275-450M | 45.00 | 51.30 | 7.50 | 4.80 | -55~150 | 14.00 | 12.80 | 7.30 | SMD | Y | Композит | н |
Применение
◾ Промышленные компьютеры
◾ DC-DC преобразователи
◾ Регуляторы переключения с высоким током
ЗАМЕТКИ
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBA1275.pdf
