◾ Низкие потери в сердечнике при применении на высоких частотах и подходящий для решения на основе GaN.
◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Температурный диапазон работы: -55℃ ～ +150℃ (Включая повышение температуры катушки).

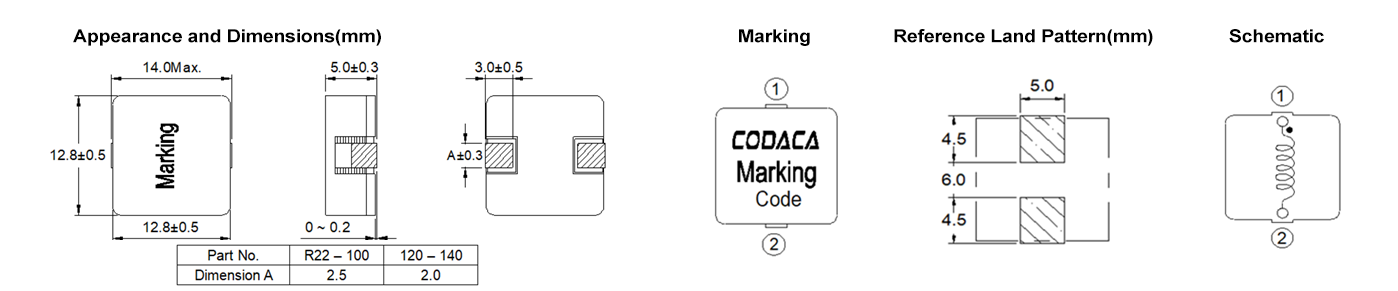

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| CSBA1250-R22M | 0.22 | 0.48 | 65.00 | 40.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-R52M | 0.52 | 0.90 | 48.00 | 30.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-1R0M | 1.00 | 1.43 | 36.00 | 25.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-1R6M | 1.60 | 2.30 | 27.00 | 22.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-2R4M | 2.40 | 3.37 | 23.00 | 18.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-3R3M | 3.30 | 4.64 | 19.00 | 16.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-4R3M | 4.30 | 6.46 | 17.00 | 14.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-5R6M | 5.60 | 8.00 | 15.00 | 12.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-7R1M | 7.10 | 10.30 | 13.30 | 10.50 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-8R5M | 8.50 | 13.50 | 12.00 | 9.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-100M | 10.00 | 16.90 | 11.00 | 8.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-120M | 12.00 | 21.40 | 10.00 | 7.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
| CSBA1250-140M | 14.00 | 27.40 | 9.00 | 6.00 | -55~150 | 14.00 | 12.80 | 5.00 | SMD | Y | Композит | н |
Применение
◾ Промышленные компьютеры
◾ DC-DC преобразователи
◾ Регуляторы переключения с высоким током
ЗАМЕТКИ
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBA1250.pdf
