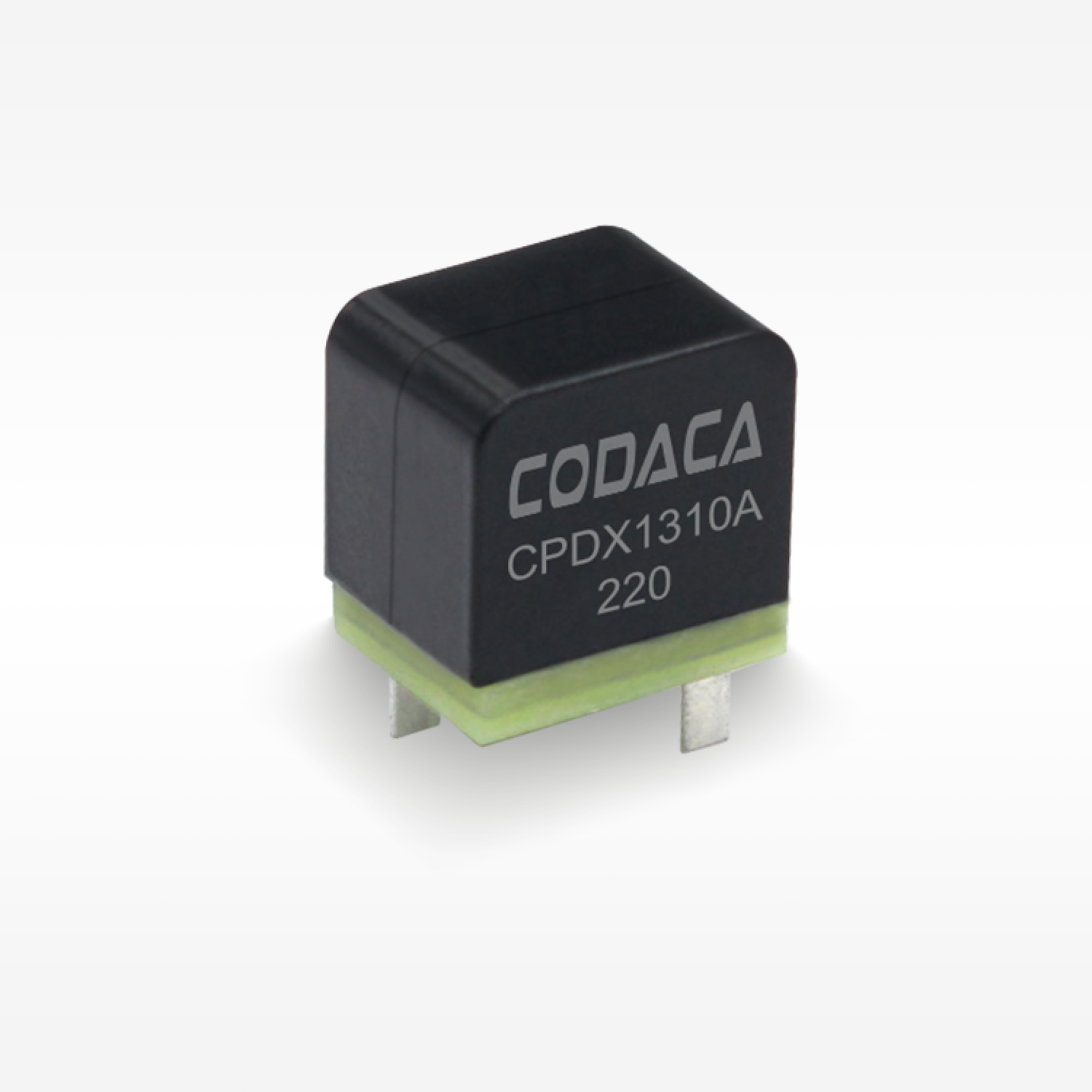

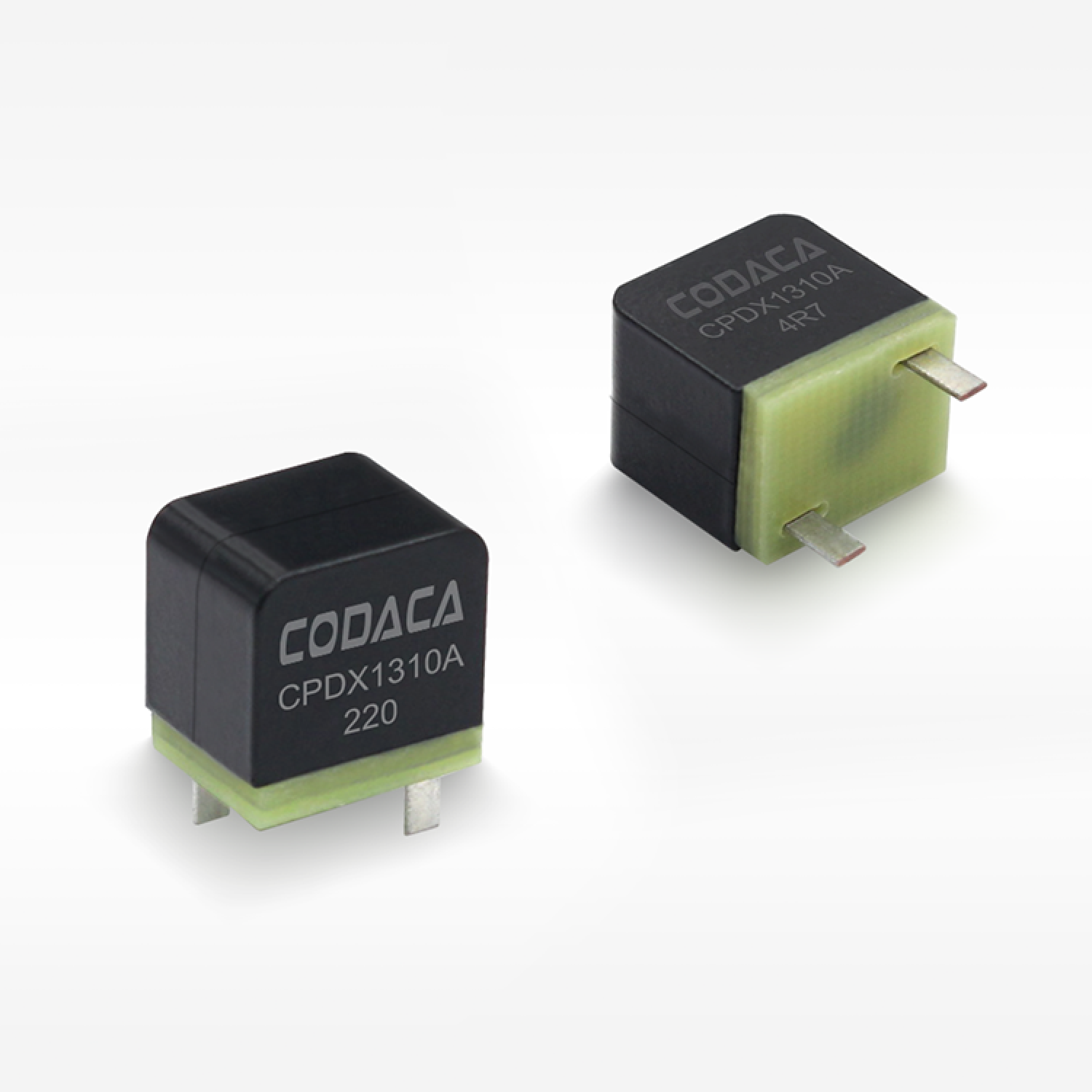

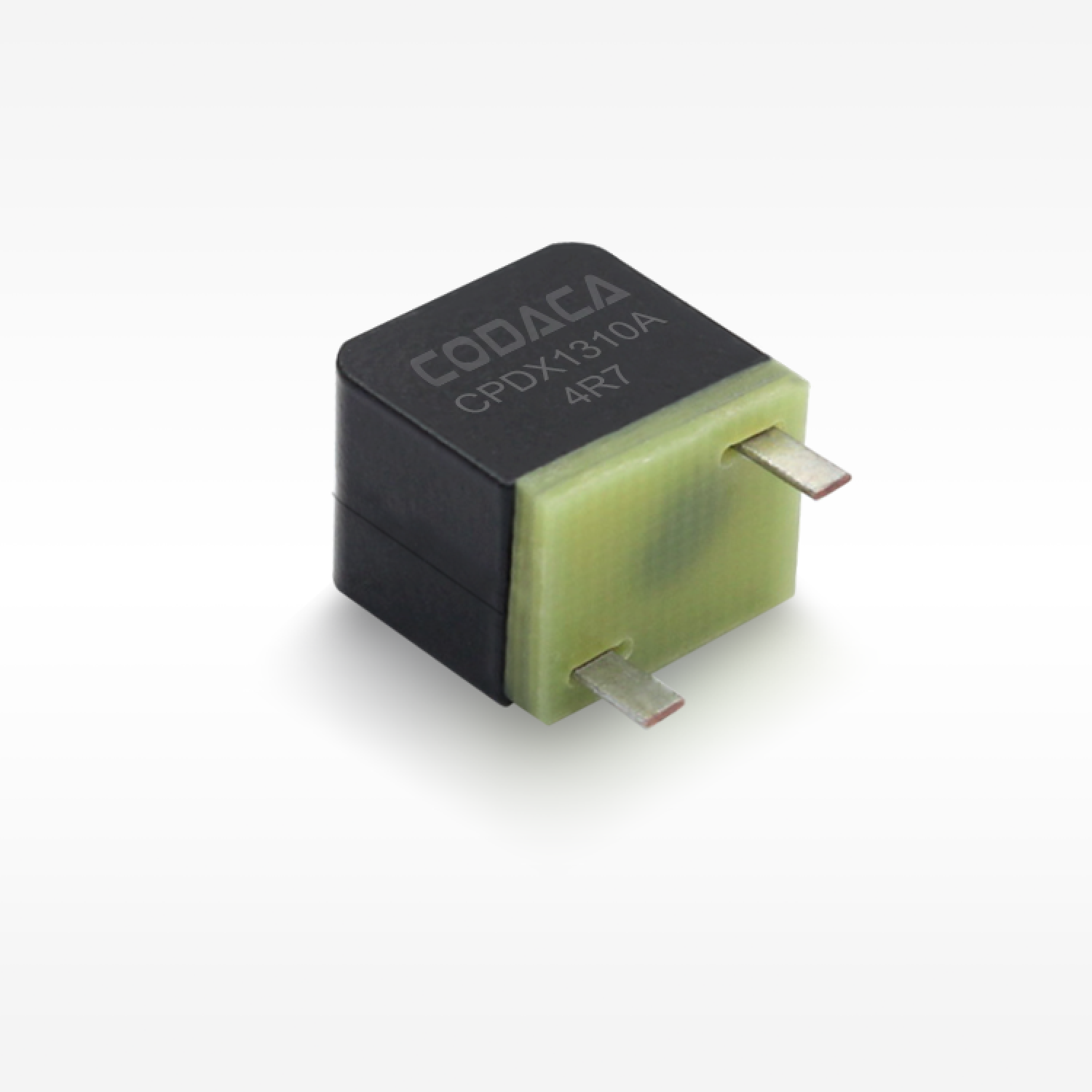

◾ Отличная способность к смещению постоянного тока для обработки мгновенного пикового тока.
◾ Плоская проволочная намотка, обеспечивающая очень низкое сопротивление постоянному току.
◾ Значение индуктивности и характеристика смещения постоянного тока мало зависят от температуры.
◾ Конструкция магнитного экрана, отличная устойчивость к электромагнитным помехам.
◾ Компактный дизайн экономит место на печатной плате.
◾ Рабочая температура: -55℃ ~ +155℃ (включая нагрев змеевика).

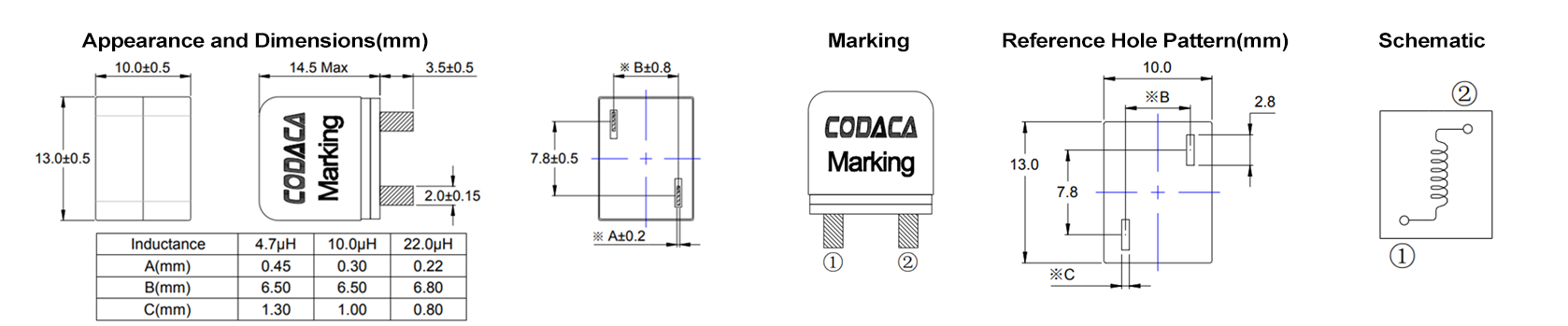

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| CPDX1310A-4R7MC | 4.70 | 6.00 | 36.0 | 14.2 | -55~155 | 13.00 | 10.00 | 14.50 | DIP | Y | Композит | н |
| CPDX1310A-100MC | 10.00 | 13.40 | 28.0 | 9.4 | -55~155 | 13.00 | 10.00 | 14.50 | DIP | Y | Композит | н |
| CPDX1310A-220MC | 22.00 | 28.40 | 18.0 | 6.4 | -55~155 | 13.00 | 10.00 | 14.50 | DIP | Y | Композит | н |
Применение
◾ Промышленное управление
◾ Новая энергия
◾ DC-DC преобразователи
◾ Регуляторы переключения с высоким током
ЗАМЕТКИ
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CPDX1310A.pdf
