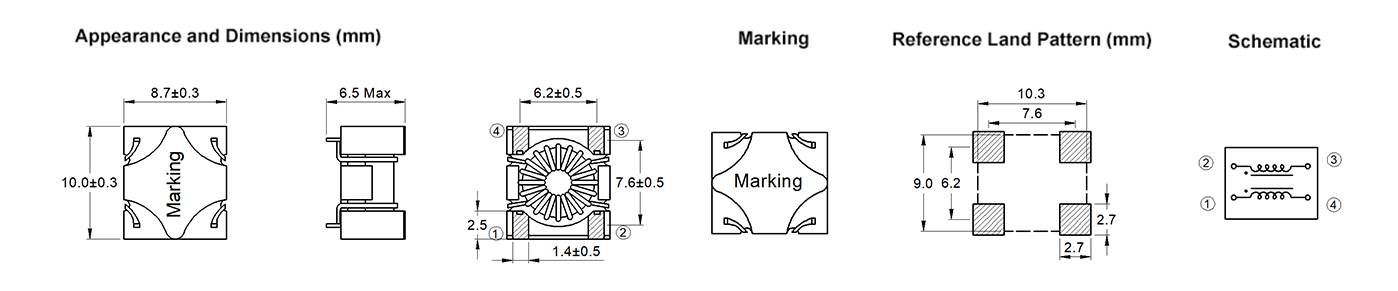

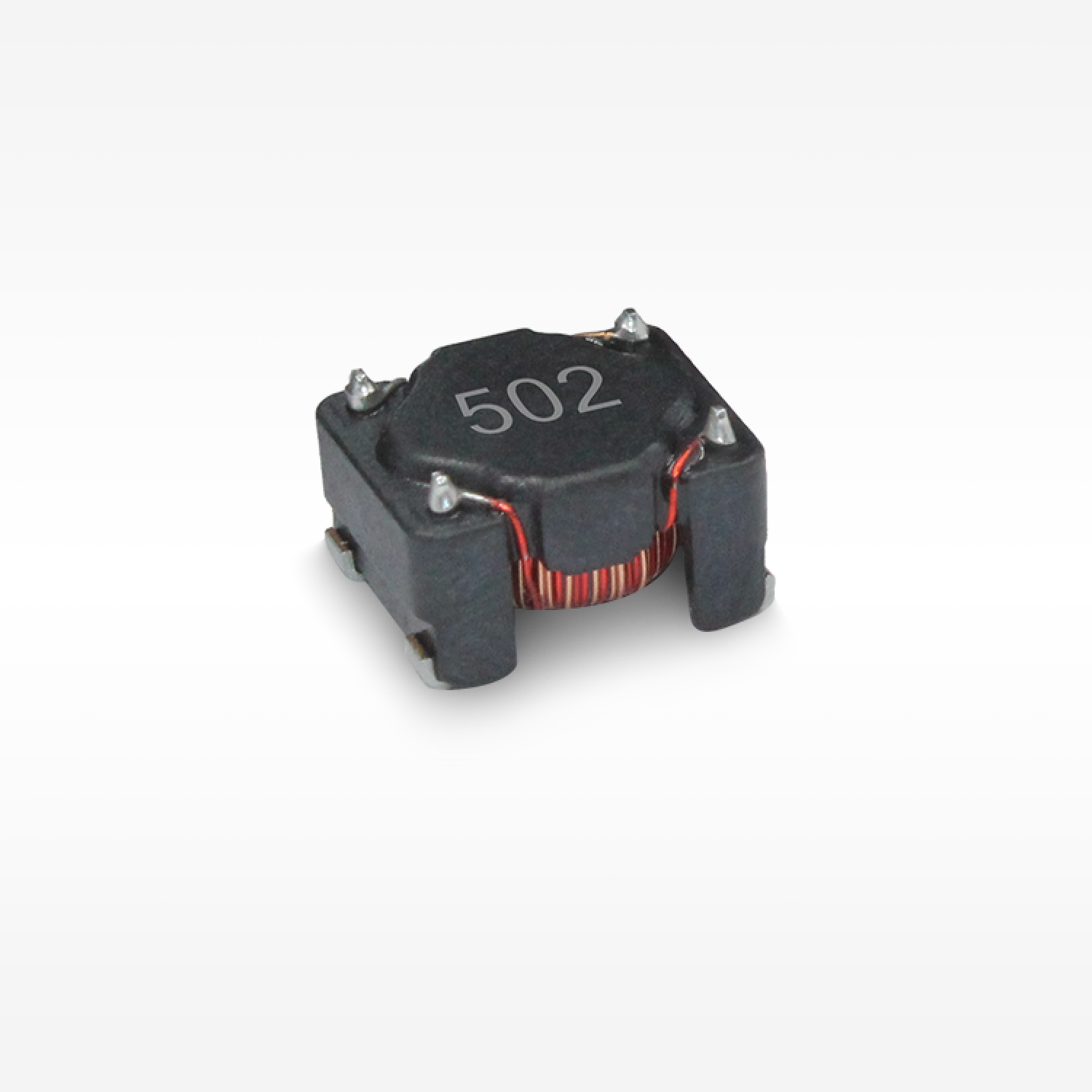

Características elétricas
| Parte n°. | Indutância (μh) | Impedância de pico
(kΩ) | dcr máx(mΩ) | corrente nominal ((a) | tensão nominal (v) | comprimento (mm) | largura (mm) | altura (mm) |
| CSTCB1060R-202 | 2000 | 7.1@4mhz | 290 | 0.75 | 80 | 10.00 | 8.70 | 6.50 |
| CSTCB1060R-302 | 3000 | 8,0@2 MHz | 330 | 0.65 | 80 | 10.00 | 8.70 | 6.50 |
| CSTCB1060R-402 | 4000 | 9,10 a 3 MHz | 550 | 0.52 | 80 | 10.00 | 8.70 | 6.50 |
| CSTCB1060R-502 | 5000 | 10.3@1mhz | 680 | 0.35 | 80 | 10.00 | 8.70 | 6.50 |
【Aplicar amostra】
aplicação
Motorização automóvel
Notas
◾ todos os dados são testados com base na temperatura ambiente de 25℃.
◾ condição de medida de indutância a 100 kHz, 0,5 V.
◾ corrente de saturação: o valor real da corrente CC quando a indutância diminui 30% do seu valor inicial.
◾ Corrente de aumento de temperatura: o valor real da corrente CC quando o aumento de temperatura é Δt50℃(ta=25℃).
◾ lembrete especial: projeto do circuito, posicionamento dos componentes, tamanho e espessura do PCB, sistema de resfriamento, etc.
◾ tudo afetará a temperatura do produto. Verifique a temperatura do produto na aplicação final.
Salvar
produto em condições de armazenagem de embalagem: temperatura 5°C a 40°C, rH ≤ 70%.
se forem retirados para utilização, os produtos restantes devem ser selados em sacos plásticos e conservados de acordo com as condições acima referidas, para evitar a oxidação dos terminais (eletrodos), afectando o estado de solda.
não é recomendável a armazenagem de produtos electrónicos codaca durante mais de 12 meses, no âmbito de outros efeitos, os terminais podem sofrer degradação, resultando em má soldebilidade.
não devem ser conservados em condições de armazenagem inadequadas, como áreas suscetíveis a altas temperaturas, humidade elevada, poeira ou corrosão.
sempre manipular os produtos com cuidado.
não toque nos eletrodos directamente com as mãos nuas, uma vez que as secreções de óleo podem inibir a solda.
garantir sempre condições ótimas para a solda.
Baixe da ficha de dados:
CSTCB1060R.pdf
