◾ Estrutura de blindagem magnética, excelente resistência à interferência eletromagnética.
◾ Design de montagem, estrutura robusta.
◾ Pequeno volume, alta corrente, baixa perda magnética, baixa ESR, pequena capacitância parasita.
◾ Corrente de aumento de temperatura e corrente de saturação são menos influenciadas pelo ambiente.
◾ Temperatura de operação: -50℃ ～ +150℃ (Incluindo o aumento de temperatura da bobina).

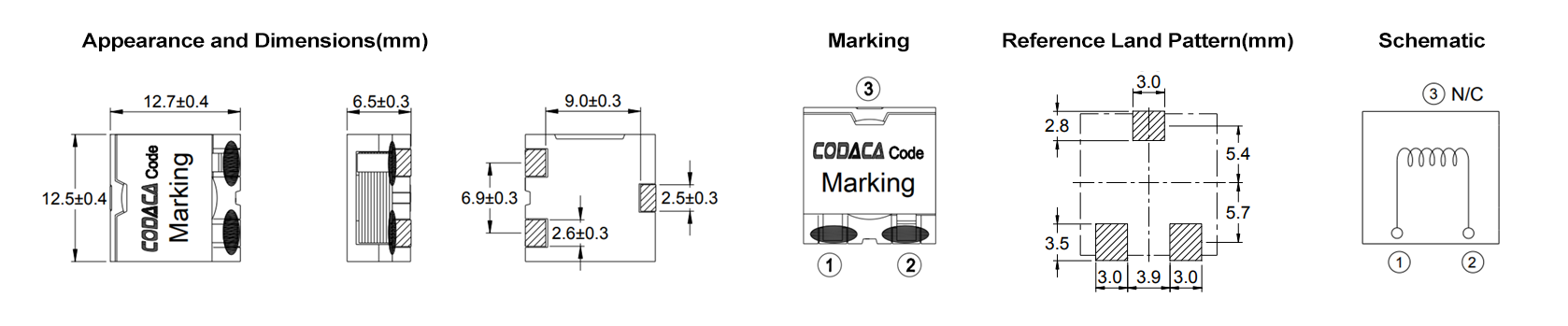

Características Elétricas
| Número da Peça | Indutância (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Trabalho (℃) | Comprimento (mm) | Largura (mm) | Altura (mm) | Montagem | Escudo | Material do núcleo | Grau AEC |
| CSCIL1265-R23M | 0.23 | 0.62 | 57.00 | 25.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-R52M | 0.52 | 1.25 | 40.00 | 20.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-R90M | 0.90 | 1.70 | 32.00 | 19.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-1R4M | 1.40 | 2.15 | 25.00 | 18.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-2R0M | 2.00 | 3.05 | 21.00 | 16.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-2R7M | 2.70 | 3.80 | 18.00 | 14.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-3R6M | 3.60 | 5.60 | 16.00 | 12.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-4R7M | 4.70 | 6.80 | 14.00 | 11.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-5R6M | 5.60 | 8.20 | 12.50 | 10.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-6R8M | 6.80 | 11.00 | 11.50 | 8.50 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-8R2M | 8.20 | 12.20 | 10.50 | 8.00 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-100M | 10.00 | 14.00 | 9.50 | 7.30 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-130M | 13.00 | 20.30 | 8.50 | 6.30 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-150M | 15.00 | 23.20 | 7.90 | 5.80 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-180M | 18.00 | 28.00 | 6.50 | 5.30 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-220M | 22.00 | 32.00 | 5.80 | 4.80 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-270M | 27.00 | 41.00 | 5.30 | 4.20 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
| CSCIL1265-330M | 33.00 | 55.00 | 4.80 | 3.50 | -50~150 | 12.70 | 12.50 | 6.50 | SMD | Y | Composto | N |
Aplicação
◾ Computadores industriais
◾ Conversores DC-DC
◾ Reguladores de comutação de alta corrente
◾ Reguladores de comutação polifásicos
NOTAS
◾ Todos os dados são testados com base na temperatura ambiente de 25℃.
◾ Condição de medição da indutância a 100kHz, 0.5V.
◾ Corrente de saturação: o valor real da corrente DC quando a indutância diminui 30% de seu valor inicial.
◾ Corrente de aumento de temperatura: o valor real da corrente DC quando o aumento de temperatura é ΔT50℃(Ta=25℃).
◾ Lembrete especial: Design de circuito, colocação de componentes, tamanho e espessura da PCB, sistema de resfriamento, etc.
◾ Todos afetarão a temperatura do produto. Por favor, verifique a temperatura do produto na aplicação final.
Salvar
◾ Produto em condição de armazenamento: temperatura 5～40℃, RH≤70%.
◾ Se retirado para uso, os produtos restantes devem ser selados em sacos plásticos e preservados de acordo com as condições acima, para evitar a oxidação dos terminais (eletrodos), afetando o estado de soldagem.
◾ Um armazenamento de Codaca produtos eletrônicos por mais de 12 meses não é recomendado. Entre outros efeitos, os terminais podem sofrer degradação, resultando em má soldabilidade. Portanto, todos os produtos devem ser utilizados dentro do prazo de 12 meses a partir da data de envio.
◾ Não mantenha produtos em condições de armazenamento inadequadas, como áreas suscetíveis a altas temperaturas, alta umidade, poeira ou corrosão.
◾ Sempre manuseie os produtos com cuidado.
◾ Não toque nos eletrodos diretamente com as mãos nuas, pois secreções de óleo podem inibir a soldagem.
◾ Sempre assegure condições ótimas para soldagem.
Download da Ficha Técnica:
CSCIL1265.pdf
