◾ Estrutura de blindagem magnética, excelente resistência à interferência eletromagnética.
◾ Design de montagem, estrutura robusta.
◾ Pequeno volume, alta corrente, baixa perda magnética, baixa ESR, pequena capacitância parasita.
◾ Corrente de aumento de temperatura e corrente de saturação são menos influenciadas pelo ambiente.
◾ Temperatura de operação: -50℃ ～ +150℃ (Incluindo o aumento de temperatura da bobina).

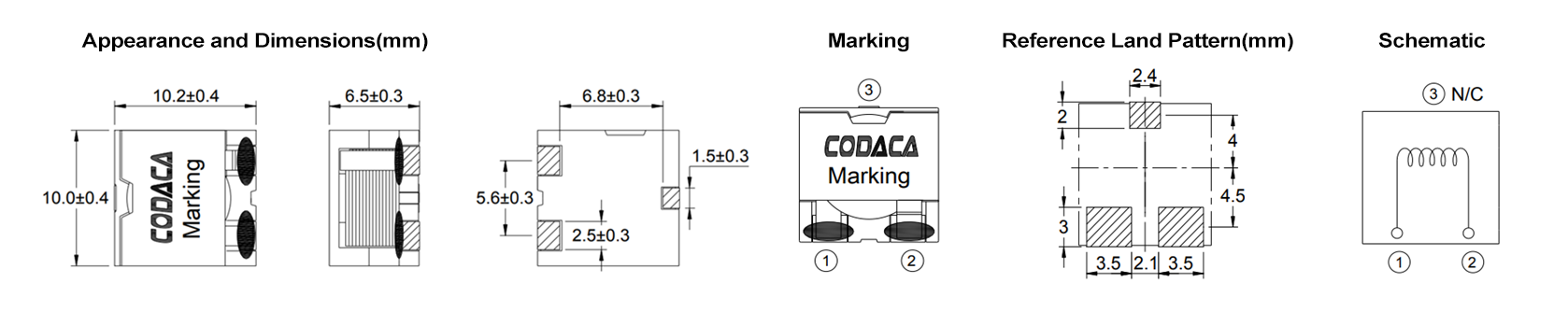

Características Elétricas
| Número da Peça | Indutância (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Trabalho (℃) | Comprimento (mm) | Largura (mm) | Altura (mm) | Montagem | Escudo | Material do núcleo | Grau AEC |
| CSCIL1065-R33M | 0.33 | 1.00 | 36.00 | 23.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-R56M | 0.56 | 1.35 | 29.00 | 20.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-R85M | 0.85 | 1.70 | 24.00 | 18.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-1R2M | 1.20 | 2.44 | 21.00 | 16.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-1R6M | 1.60 | 3.00 | 18.00 | 15.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-2R2M | 2.20 | 4.40 | 15.50 | 13.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-2R7M | 2.70 | 5.30 | 13.70 | 12.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-3R4M | 3.40 | 6.85 | 12.20 | 10.50 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-4R1M | 4.10 | 8.50 | 11.10 | 9.60 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-5R8M | 5.80 | 12.00 | 9.40 | 7.80 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-6R8M | 6.80 | 13.00 | 8.70 | 7.50 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-8R8M | 8.80 | 19.70 | 7.70 | 6.20 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-100M | 10.00 | 21.40 | 7.10 | 6.00 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
| CSCIL1065-150M | 15.00 | 32.30 | 5.60 | 4.60 | -50~150 | 10.20 | 10.00 | 6.50 | SMD | Y | Composto | N |
Aplicação
◾ Computadores industriais
◾ Conversores DC-DC
◾ Reguladores de comutação de alta corrente
◾ Reguladores de comutação polifásicos
NOTAS
◾ Todos os dados são testados com base na temperatura ambiente de 25℃.
◾ Condição de medição da indutância a 100kHz, 0.5V.
◾ Corrente de saturação: o valor real da corrente DC quando a indutância diminui 30% de seu valor inicial.
◾ Corrente de aumento de temperatura: o valor real da corrente DC quando o aumento de temperatura é ΔT50℃(Ta=25℃).
◾ Lembrete especial: Design de circuito, colocação de componentes, tamanho e espessura da PCB, sistema de resfriamento, etc.
◾ Todos afetarão a temperatura do produto. Por favor, verifique a temperatura do produto na aplicação final.
Salvar
◾ Produto em condição de armazenamento: temperatura 5～40℃, RH≤70%.
◾ Se retirado para uso, os produtos restantes devem ser selados em sacos plásticos e preservados de acordo com as condições acima, para evitar a oxidação dos terminais (eletrodos), afetando o estado de soldagem.
◾ Um armazenamento de Codaca produtos eletrônicos por mais de 12 meses não é recomendado. Entre outros efeitos, os terminais podem sofrer degradação, resultando em má soldabilidade. Portanto, todos os produtos devem ser utilizados dentro do prazo de 12 meses a partir da data de envio.
◾ Não mantenha produtos em condições de armazenamento inadequadas, como áreas suscetíveis a altas temperaturas, alta umidade, poeira ou corrosão.
◾ Sempre manuseie os produtos com cuidado.
◾ Não toque nos eletrodos diretamente com as mãos nuas, pois secreções de óleo podem inibir a soldagem.
◾ Sempre assegure condições ótimas para soldagem.
Download da Ficha Técnica:
CSCIL1065.pdf
