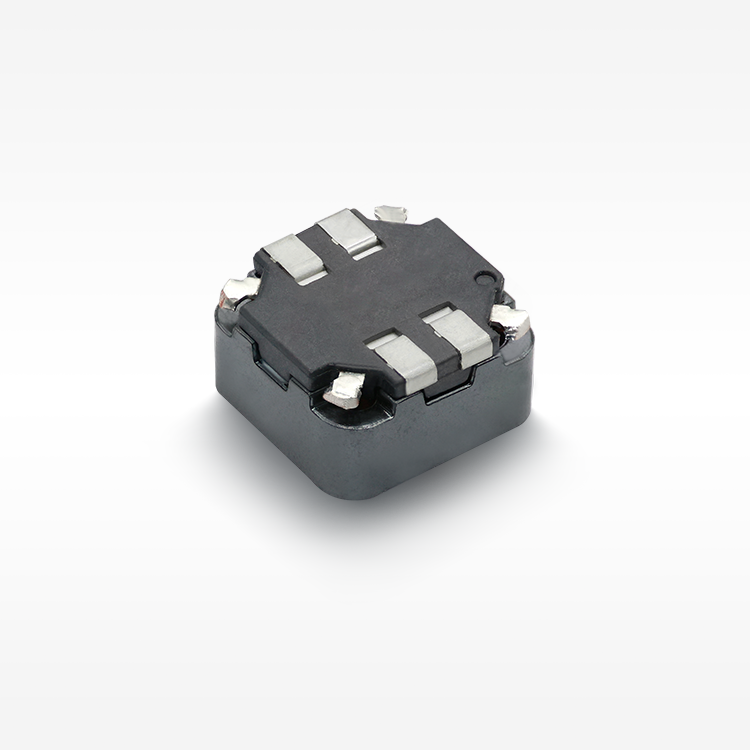

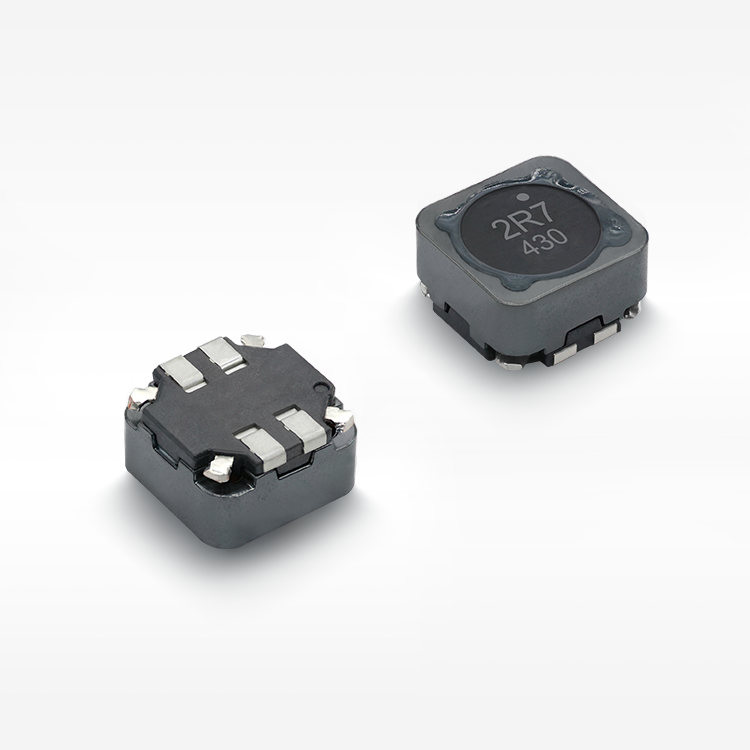

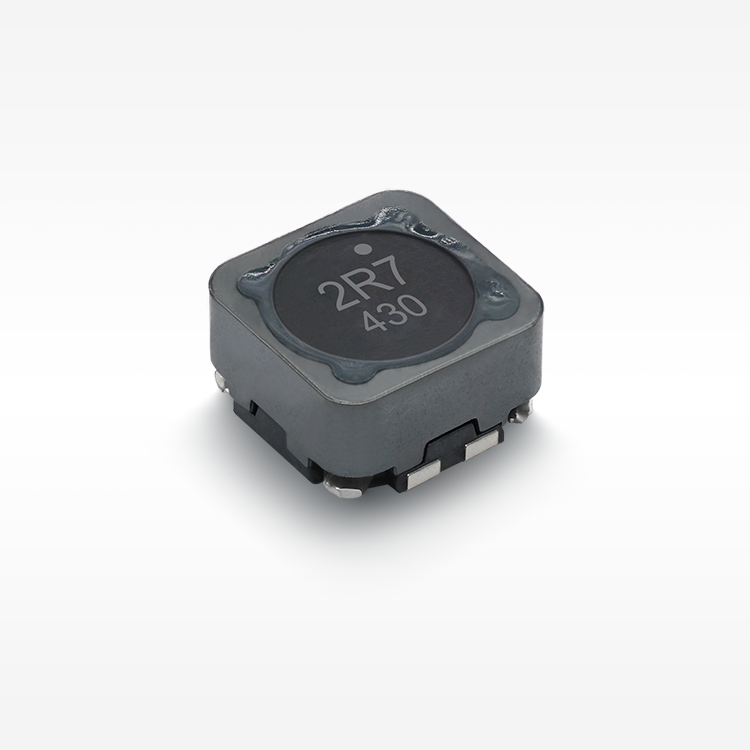

◾ Enrolamento Bifilar, alto fator de acoplamento.
◾ Estrutura blindada magneticamente, excelente resistência à interferência eletromagnética (EMI).
◾ Pode ser usado em série ou paralelo, adequado para SEPIC, Zeta e outras topologias de circuito.
◾ Temperatura de operação: -40℃~+125℃ (Incluindo o aumento de temperatura da bobina).
Características Elétricas
| Número da Peça | Indutância (μH) |
Impedância de Pico (KΩ) |
DCR Máx(mΩ) | Corrente Nominal(A) | Tensão Nominal(V) | Comprimento (mm) | Largura (mm) | Altura (mm) |
| CRHCM1040-1R4M :1R4M | 1.40 | 0.90@70MHz | 17.40 | 7.30 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-2R0M :2R0M | 2.00 | 1.38@55MHz | 19.30 | 6.82 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-2R7M :2R7M | 2.70 | 2.09@49MHz | 23.20 | 5.90 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-3R6M :3R6M | 3.60 | 2.80@44MHz | 29.40 | 5.40 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-4R7M :4R7M | 4.70 | 3.48@35MHz | 38.10 | 4.80 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-6R8M :6R8M | 6.80 | 5.65@31MHz | 47.00 | 4.25 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-100M :100M | 10.00 | 7.10@24MHz | 65.10 | 3.55 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-150M :150M | 15.00 | 9.78@15MHz | 92.50 | 2.90 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-220M :220M | 22.00 | 12.38@15MHz | 121.00 | 2.59 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-330M :330M | 33.00 | 20.34@12MHz | 181.00 | 2.12 | 10.10 | 10.10 | 4.20 | 120 |
| CRHCM1040-470M :470M | 47.00 | 25.01@9MHz | 255.00 | 1.80 | 10.10 | 10.10 | 4.20 | 120 |
Aplicação
Troca de reguladores
NOTAS
◾ Todos os dados são testados com base na temperatura ambiente de 25℃.
◾ Condição de medição da indutância a 100kHz, 0.5V.
◾ Corrente de saturação: o valor real da corrente DC quando a indutância diminui 30% de seu valor inicial.
◾ Corrente de aumento de temperatura: o valor real da corrente DC quando o aumento de temperatura é ΔT50℃(Ta=25℃).
◾ Lembrete especial: Design de circuito, colocação de componentes, tamanho e espessura da PCB, sistema de resfriamento, etc.
◾ Todos afetarão a temperatura do produto. Por favor, verifique a temperatura do produto na aplicação final.
Salvar
◾ Produto em condição de armazenamento: temperatura 5～40℃, RH≤70%.
◾ Se retirado para uso, os produtos restantes devem ser selados em sacos plásticos e preservados de acordo com as condições acima, para evitar a oxidação dos terminais (eletrodos), afetando o estado de soldagem.
◾ Um armazenamento de Codaca produtos eletrônicos por mais de 12 meses não é recomendado. Entre outros efeitos, os terminais podem sofrer degradação, resultando em má soldabilidade. Portanto, todos os produtos devem ser utilizados dentro do prazo de 12 meses a partir da data de envio.
◾ Não mantenha produtos em condições de armazenamento inadequadas, como áreas suscetíveis a altas temperaturas, alta umidade, poeira ou corrosão.
◾ Sempre manuseie os produtos com cuidado.
◾ Não toque nos eletrodos diretamente com as mãos nuas, pois secreções de óleo podem inibir a soldagem.
◾ Sempre assegure condições ótimas para soldagem.
Download da Ficha Técnica:
CRHCM1040.pdf
