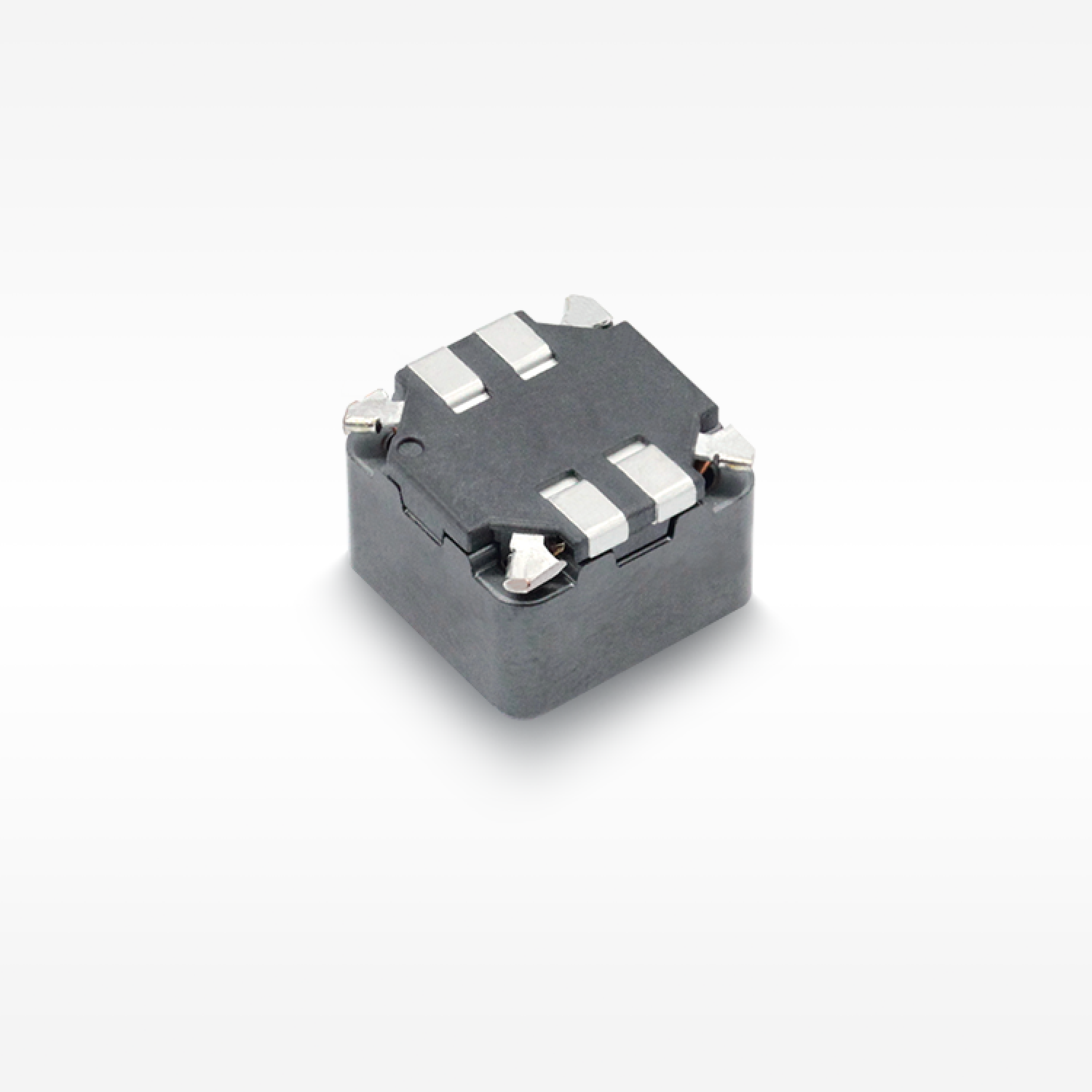

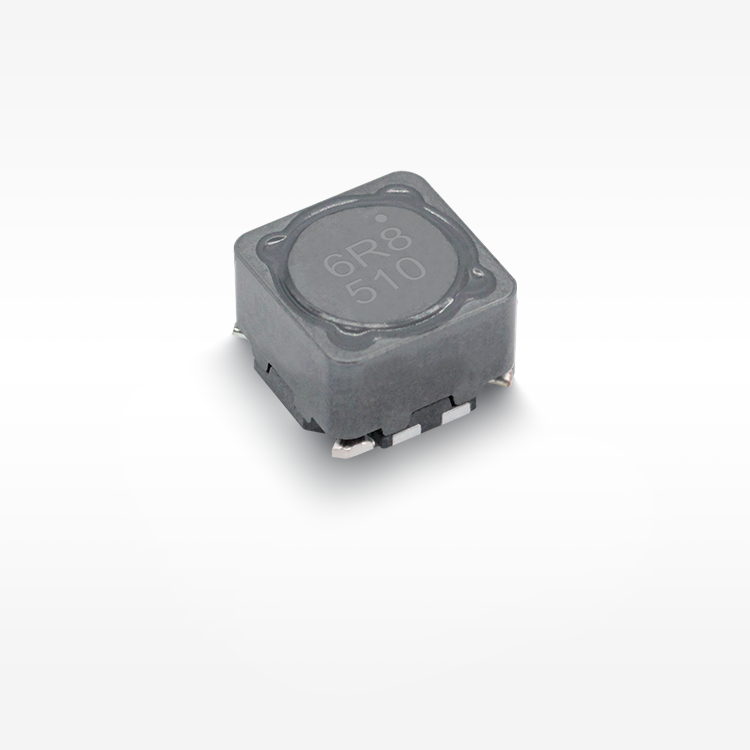

◾ Mała objętość, odpowiednia do wysokiej gęstości SMT.
◾ Nawijanie bifilarne, wysoki współczynnik sprzężenia.
◾ Struktura z ekranowaniem magnetycznym, doskonała odporność na zakłócenia elektromagnetyczne (EMI).
◾ Może być używany w szeregowo lub równolegle, odpowiedni do topologii obwodów SEPIC, Zeta i innych.
◾ Temperatura pracy: -55℃ +150℃ (wliczając podgrzanie cewki).
◾ Zgodność z normą AEC-Q200.

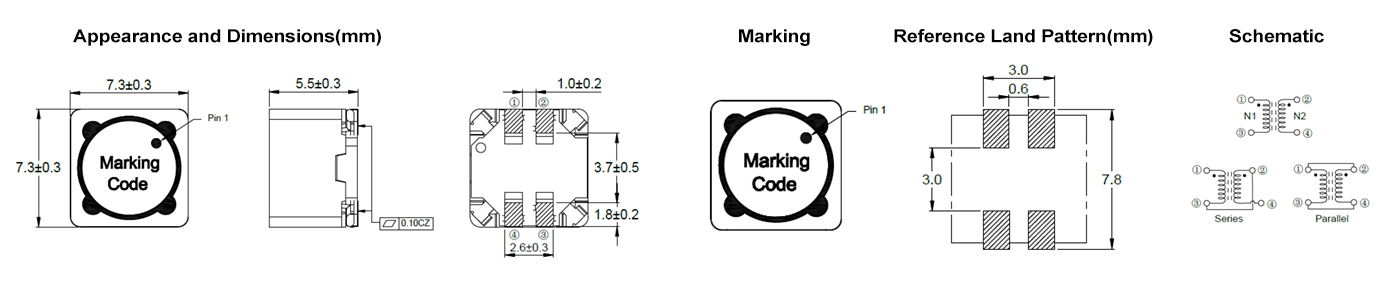

Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | Impedancja szczytowa (KΩ) | DCR Max(mΩ) | Prąd znamionowy(A) | Napięcie znamionowe(V) | Długość (mm) | Szerokość (mm) | Wysokość (mm) |
| VCRHC0705-4R7M | 4.70 | 9,00@56MHZ | 40.50 | 3.80 | 500 | 7.60 | 7.60 | 5.80 |
| VCRHC0705-6R8M | 6.80 | 13,00@36MHZ | 58.70 | 3.10 | 500 | 7.60 | 7.60 | 5.80 |
| VCRHC0705-100M | 10.00 | 15,00@21MHZ | 81.50 | 2.60 | 500 | 7.60 | 7.60 | 5.80 |
| VCRHC0705-150M | 15.00 | 20,00@20MHZ | 110.00 | 2.20 | 500 | 7.60 | 7.60 | 5.80 |
| VCRHC0705-220M | 22.00 | 22,00@16MHZ | 135.00 | 1.90 | 500 | 7.60 | 7.60 | 5.80 |
| VCRHC0705-330M | 33.00 | 30,00@11MHZ | 210.00 | 1.60 | 500 | 7.60 | 7.60 | 5.80 |
| VCRHC0705-470M | 47.00 | 38,00@9,1MHZ | 300.00 | 1.33 | 500 | 7.60 | 7.60 | 5.80 |
zastosowanie
◾ Dla topologii SEPIC i CUK
◾ Przełączniki regulujące z drugim
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
VCRHC0705.pdf
