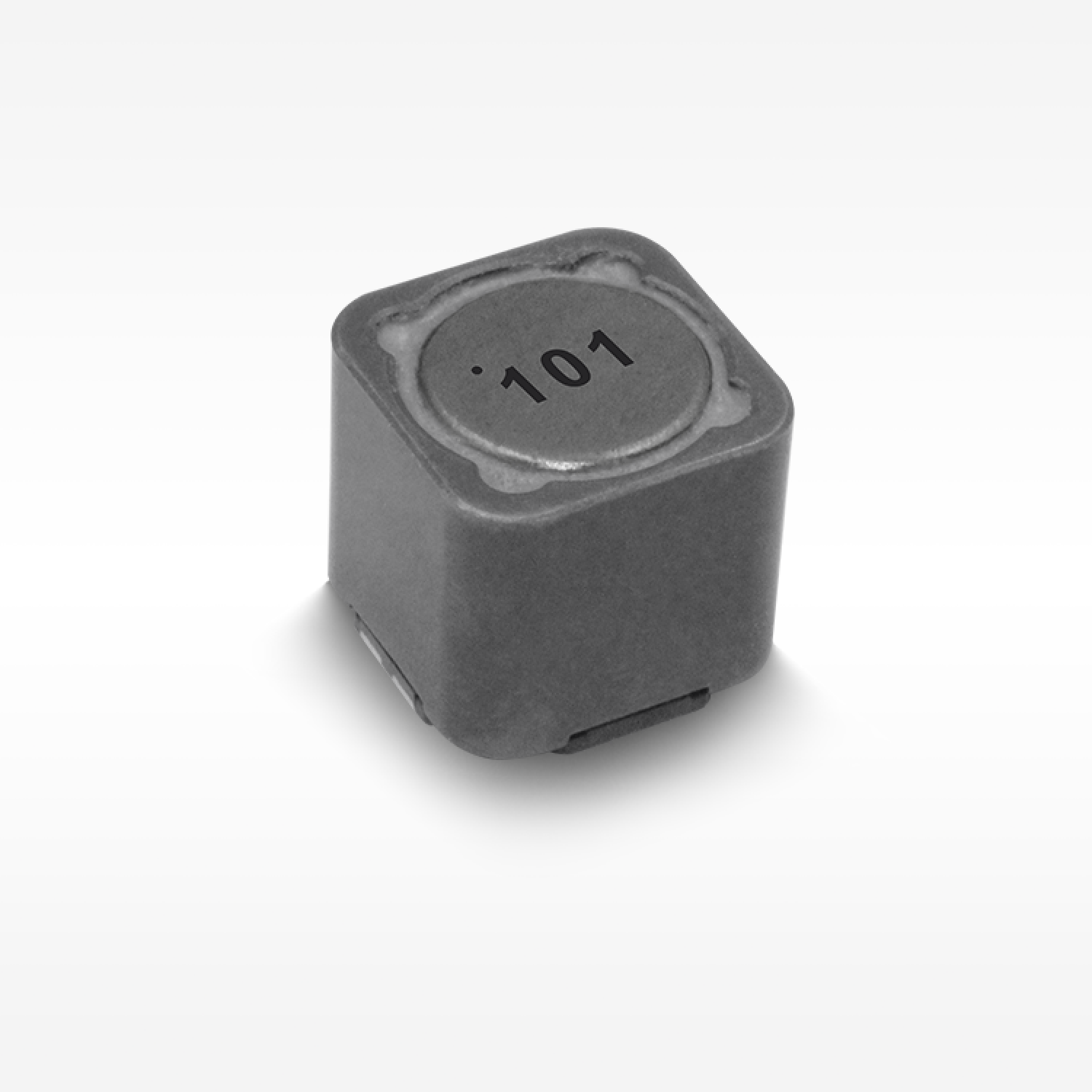

◾ Niski DCR, wysoki prąd znamionowy.
◾ Struktura z ekranowaniem magnetycznym.
◾ Produkt bez ołowiu, zgodny z RoHS.
◾ Pakowanie w taśmę nośną, odpowiednie do procesu SMT.
◾ Szeroko stosowane w konwerterach buck, laptopach, wyświetlaczach, sprzęcie komunikacji sieciowej itp.
◾ Temperatura pracy: -40℃ ～ +125℃ (w tym wzrost temperatury cewki).
Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) |
Impedancja szczytowa (KΩ) |
DCR Max(mΩ) | Prąd znamionowy(A) | Napięcie znamionowe(V) | Długość (mm) | Szerokość (mm) | Wysokość (mm) |
| SPRHS1514A-220M:220M | 22 | [email protected] | 36 | 3.8 | 100 | 15.5 | 15.5 | 14.2 |
| W przypadku, gdy nie ma żadnych innych wymogów, należy zastosować następujące procedury: | 27 | Wymagania dotyczące: | 39 | 3.3 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-330M:330M | 33 | Wymagania dotyczące: | 42 | 3.2 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-470M:470M | 47 | Wymagania dotyczące: | 54 | 3.05 | 100 | 15.5 | 15.5 | 14.2 |
| W przypadku, gdy nie ma żadnych innych wskaźników, należy zastosować następujące procedury: | 68 | 37,50@4,0MHz | 65 | 2.72 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-101K:101K | 100 | Wymagania dotyczące: | 93 | 2.08 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-221K:221K | 220 | 83,60@2,5MHz | 172 | 1.61 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-331K:331K | 330 | [email protected] | 258 | 1.32 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-471K:471K | 470 | 99,90@1,6MHz | 382 | 1.03 | 100 | 15.5 | 15.5 | 14.2 |
| SPRHS1514A-102K:102K | 1000 | 151,[email protected] | 786 | 0.78 | 100 | 15.5 | 15.5 | 14.2 |
zastosowanie
Zmiana regulacji
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
SPRHS1514A.pdf
