◾ Niski DCR, wysoki prąd znamionowy.
◾ Struktura z ekranowaniem magnetycznym.
◾ Produkt bez ołowiu, zgodny z RoHS.
◾ Pakowanie w taśmę nośną, odpowiednie do procesu SMT.
◾ Szeroko stosowane w konwerterach buck, laptopach, wyświetlaczach, sprzęcie komunikacji sieciowej itp.
◾ Temperatura pracy: -40℃ ～ +125℃ (w tym wzrost temperatury cewki).

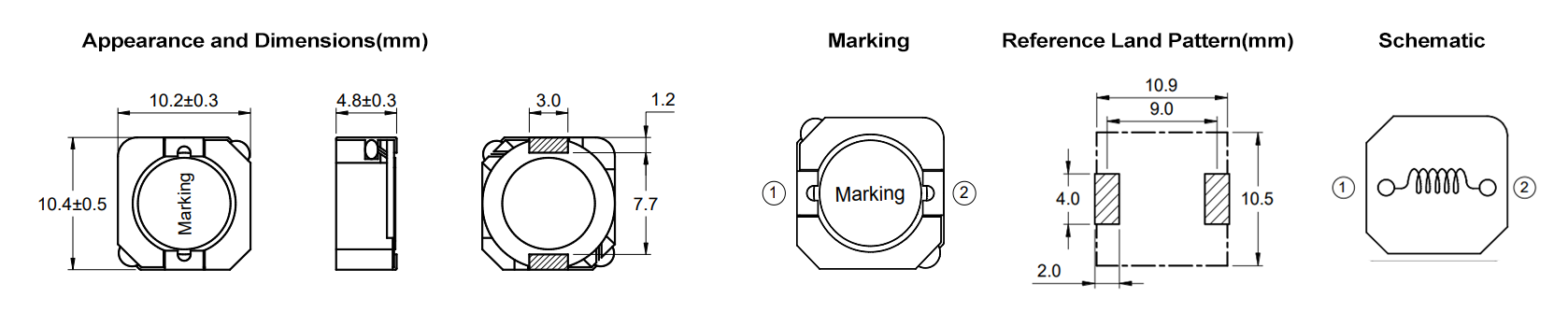

Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Praca (℃) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | Montaż | Osłona | Materiał rdzenia | Klasa AEC |
| SPQ105-1R2N | 1.20 | 7.10 | 13.00 | 8.00 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-2R2N | 2.20 | 9.40 | 10.00 | 6.72 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-3R3N | 3.30 | 12.50 | 8.50 | 6.01 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-4R7N | 4.70 | 16.80 | 6.35 | 5.20 | -40~125 | 10.20 | 10.30 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-5R6N | 5.60 | 17.00 | 6.30 | 5.15 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-6R8N | 6.80 | 19.50 | 5.50 | 4.81 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-8R2N | 8.20 | 21.00 | 4.90 | 4.64 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-100M | 10.00 | 25.00 | 4.50 | 4.25 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-120M | 12.00 | 31.00 | 4.10 | 3.82 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-150M | 15.00 | 35.00 | 3.70 | 3.50 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-180M | 18.00 | 47.00 | 3.50 | 3.15 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-220M | 22.00 | 55.00 | 3.10 | 2.86 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-270M | 27.00 | 60.00 | 2.90 | 2.74 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-330M | 33.00 | 70.00 | 2.40 | 2.54 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-390M | 39.00 | 75.00 | 2.20 | 2.36 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-470M | 47.00 | 100.00 | 2.10 | 2.13 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-560M | 56.00 | 107.00 | 1.90 | 2.02 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-680M | 68.00 | 135.00 | 1.70 | 1.83 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-820M | 82.00 | 178.00 | 1.60 | 1.60 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-101M | 100.00 | 190.00 | 1.50 | 1.53 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-121M | 120.00 | 233.00 | 1.35 | 1.38 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-151M | 150.00 | 263.00 | 1.20 | 1.30 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-181M | 180.00 | 338.00 | 1.10 | 1.16 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-221M | 220.00 | 385.00 | 1.00 | 1.08 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-271M | 270.00 | 470.00 | 0.90 | 0.96 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-331M | 330.00 | 577.00 | 0.80 | 0.90 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-391M | 390.00 | 700.00 | 0.70 | 0.78 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-471M | 470.00 | 770.00 | 0.65 | 0.76 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-561M | 560.00 | 930.00 | 0.60 | 0.69 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-681M | 680.00 | 1152.00 | 0.55 | 0.64 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-821M | 820.00 | 1390.00 | 0.50 | 0.57 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
| SPQ105-102M | 1000.00 | 1720.00 | 0.45 | 0.52 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | Ferryt | N |
zastosowanie
◾ Przetwornica buck
Urządzenia sieciowe
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
SPQ105.pdf
