◾ Mały rozmiar, wysoka prąd nominalny, niski DCR.
◾ Produkt bez ołowiu, zgodny z RoHS.
◾ Pakowanie w taśmę nośną, odpowiednie do procesu SMT.
Szeroko stosowane w konwerterze, wyświetlaczu, laptopie, elektronikach samochodowych, sprzęcie gospodarstwa domowego itp.
◾ Temperatura pracy: -40℃ ～ +125℃ (w tym wzrost temperatury cewki).

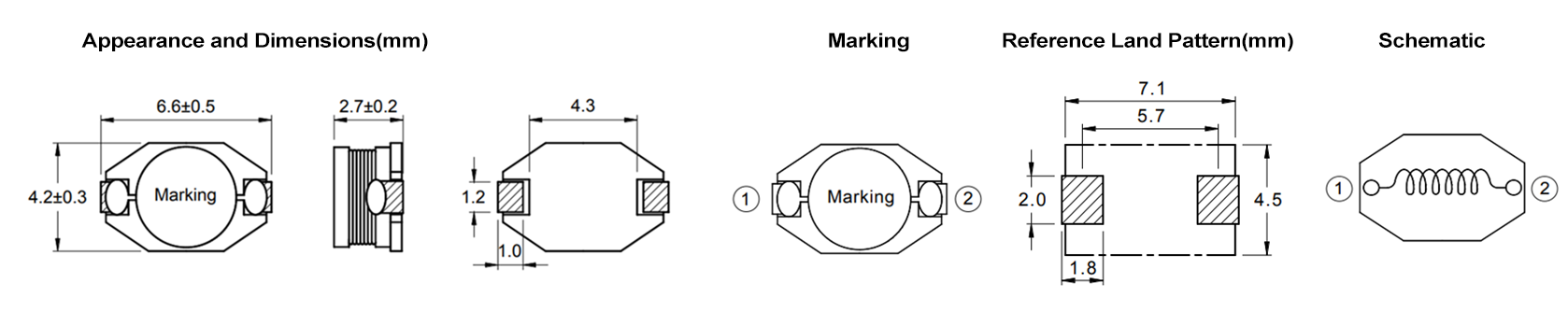

Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Praca (℃) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | Montaż | Osłona | Materiał rdzenia | Klasa AEC |
| W przypadku, gdy nie ma żadnych innych wskaźników, należy zastosować następujące środki: | 1.00 | 20.7 | 4 | 3.43 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy nie ma żadnych innych wskaźników, należy zastosować następujące środki: | 2.00 | 30.6 | 2.7 | 2.82 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 3.30 | 46 | 2.1 | 2.3 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy nie ma żadnych innych wskaźników, należy zastosować następujące środki: | 4.70 | 61.9 | 1.8 | 1.98 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy nie ma żadnych innych wskaźników, należy zastosować następujące procedury: | 6.80 | 91 | 1.5 | 1.63 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy nie ma żadnych innych wskaźników, należy zastosować następujące środki: | 8.20 | 111 | 1.3 | 1.48 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 10.00 | 145 | 1.2 | 1.3 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| SPF 1608-120M | 12.00 | 165 | 1.1 | 1.21 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| SPF 1608-150M | 15.00 | 191 | 1 | 1.13 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| SPF 1608-180M | 18.00 | 220 | 0.9 | 1.05 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 22.00 | 254 | 0.8 | 0.98 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 27.00 | 325 | 0.72 | 0.87 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 33.00 | 444 | 0.65 | 0.74 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 39.00 | 485 | 0.6 | 0.71 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 47.00 | 560 | 0.55 | 0.66 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 56.00 | 690 | 0.5 | 0.59 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 68.00 | 830 | 0.45 | 0.54 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 82.00 | 1066 | 0.42 | 0.48 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 100.00 | 1190 | 0.38 | 0.45 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| SPF 1608-121M | 120.00 | 1340 | 0.32 | 0.43 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 150.00 | 1750 | 0.3 | 0.37 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 180.00 | 2020 | 0.28 | 0.35 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 220.00 | 2600 | 0.26 | 0.31 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 270.00 | 3140 | 0.23 | 0.28 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 330.00 | 3600 | 0.21 | 0.26 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 390.00 | 4810 | 0.19 | 0.22 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 470.00 | 5450 | 0.18 | 0.21 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| SPF1608-561M | 560.00 | 6250 | 0.16 | 0.2 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 680.00 | 8000 | 0.15 | 0.17 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 820.00 | 9300 | 0.14 | 0.16 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
| W przypadku, gdy: | 1000.00 | 11070 | 0.12 | 0.15 | -40~125 | 6.60 | 4.20 | 2.70 | SMD | N | Ferryt | N |
zastosowanie
◾ Przetwornica buck
Urządzenia sieciowe
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
SPF1608.pdf
