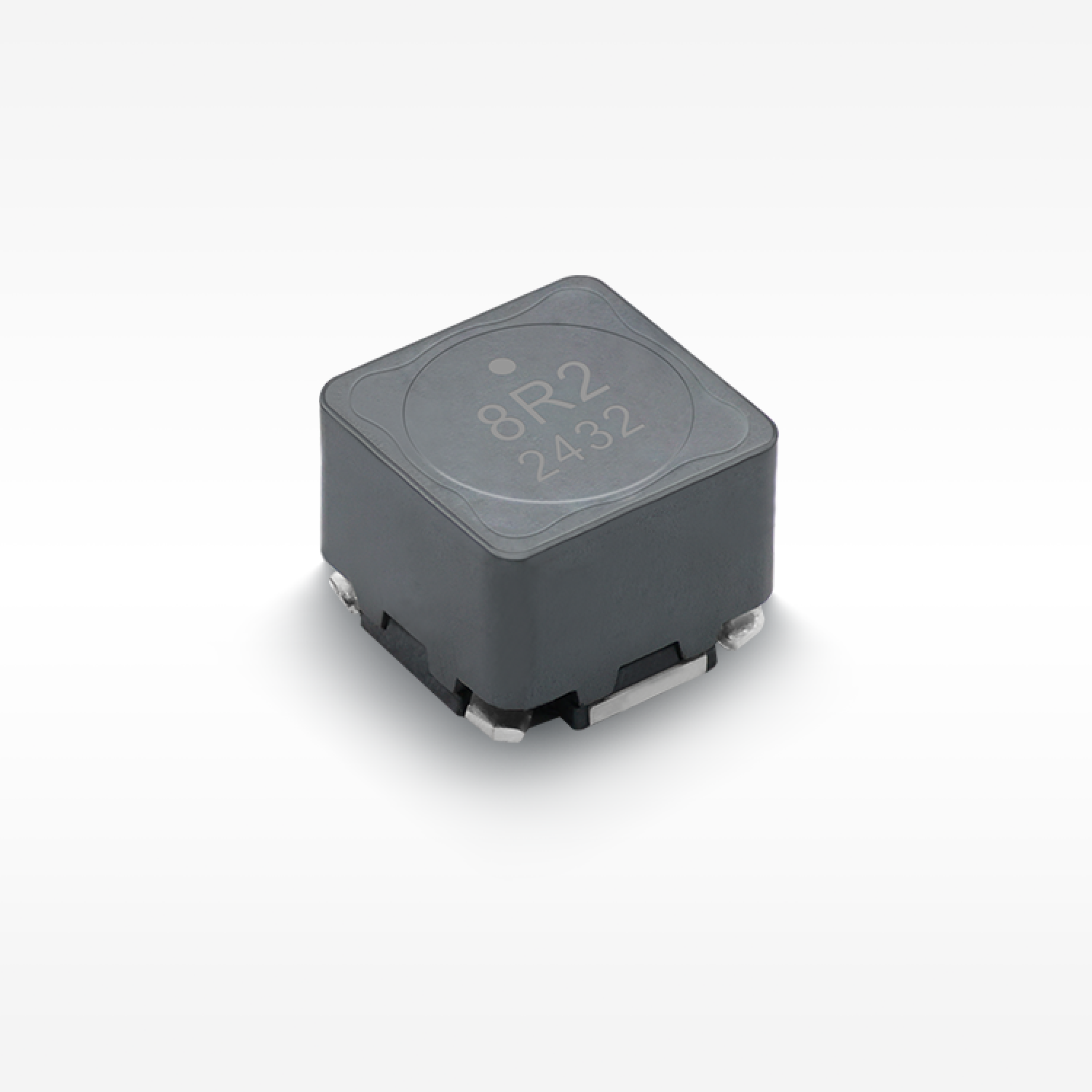

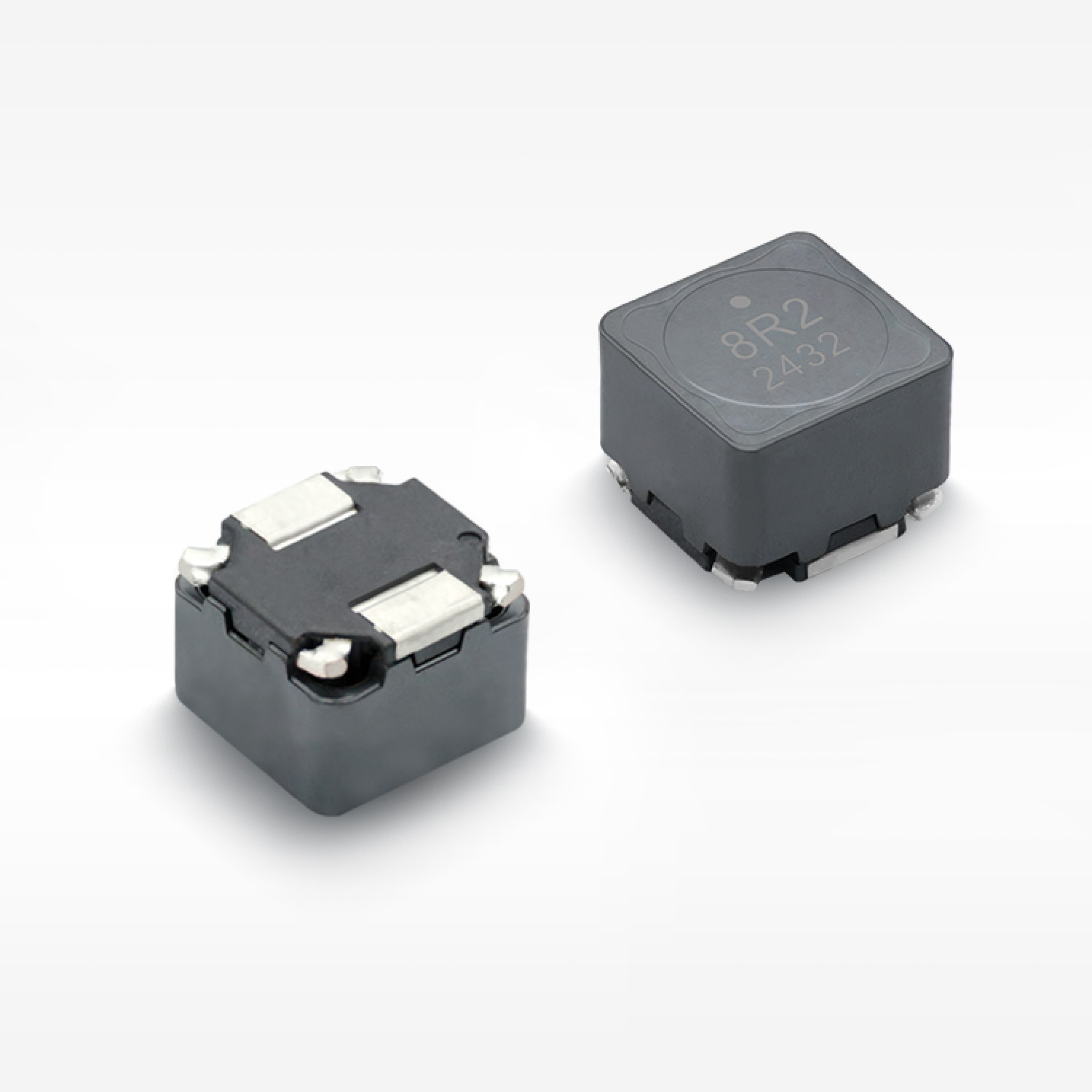

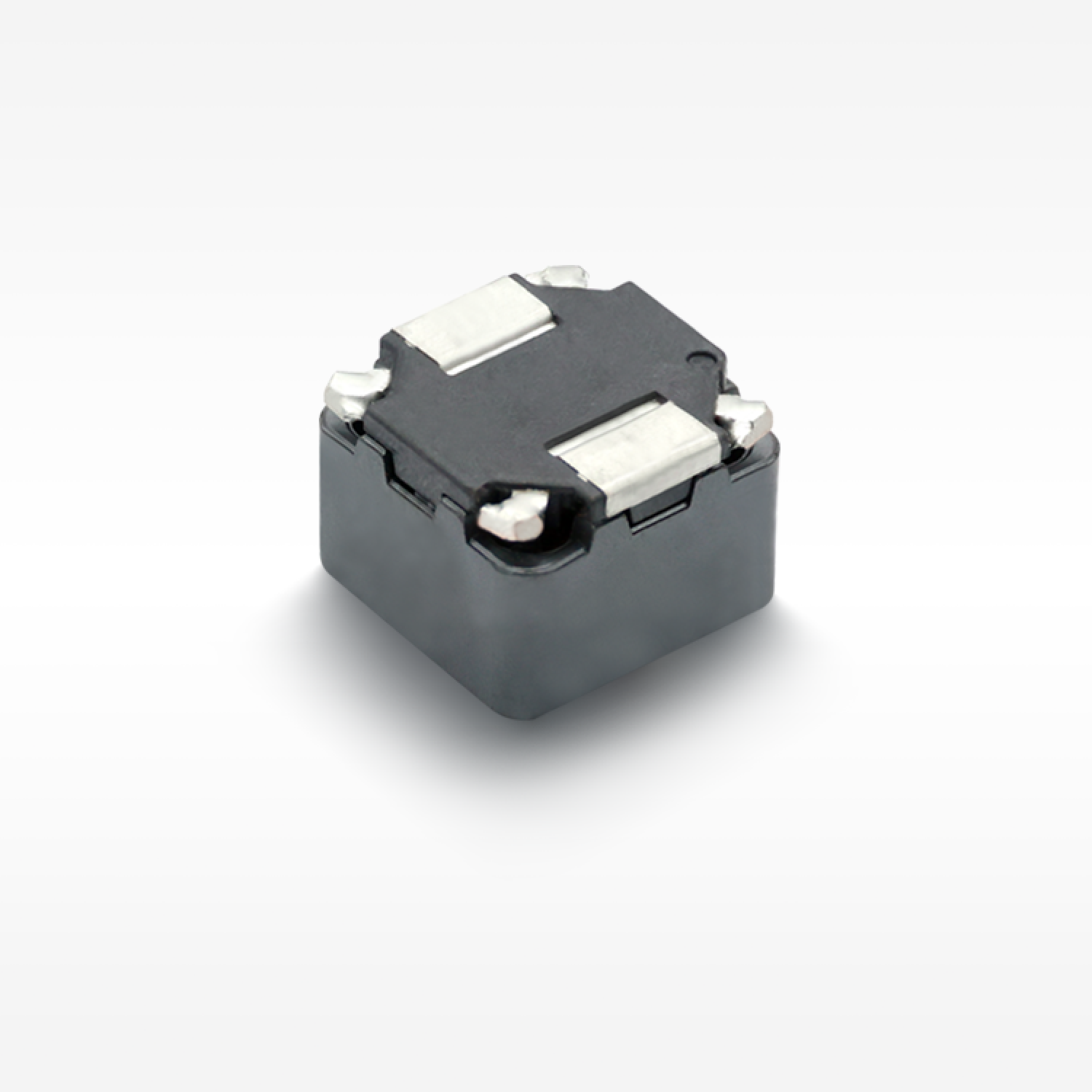

◾ Mała objętość, odpowiednia do wysokiej gęstości SMT.
◾ Struktura z ekranowaniem magnetycznym, doskonała odporność na zakłócenia elektromagnetyczne (EMI).
◾ Płaskie nawijanie drutu, osiągnięcie niskiej rezystancji DC.
◾ Temperatura pracy :-55 +165℃(W tym wzrost temperatury cewki).
Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Praca (℃) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | Montaż | Osłona | Materiał rdzenia | Klasa AEC |
| CSUS1208-R24N | 0.24 | 1.80 | 55.00 | 18.90 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-R50N | 0.50 | 2.50 | 38.00 | 16.50 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-1R0N | 1.00 | 3.10 | 29.50 | 14.90 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-1R6M | 1.60 | 3.80 | 23.60 | 13.40 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-2R4M | 2.40 | 4.60 | 19.30 | 12.30 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-3R3M | 3.30 | 5.20 | 16.30 | 11.60 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-4R7M | 4.70 | 5.90 | 13.90 | 10.90 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-5R6M | 5.60 | 6.80 | 12.50 | 10.30 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-6R8M | 6.80 | 8.20 | 11.10 | 9.10 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-8R2M | 8.20 | 9.50 | 10.10 | 8.60 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-120M | 12.00 | 14.30 | 8.40 | 7.00 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-140M | 14.00 | 15.70 | 7.80 | 6.65 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-180M | 18.00 | 19.70 | 6.75 | 5.96 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-220M | 22.00 | 22.70 | 6.10 | 5.50 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-270M | 27.00 | 28.20 | 5.50 | 4.90 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-330M | 33.00 | 37.80 | 5.15 | 4.30 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-390M | 39.00 | 50.60 | 4.70 | 3.70 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
| CSUS1208-470M | 47.00 | 53.40 | 4.30 | 3.55 | -55~165 | 12.20 | 12.20 | 8.30 | SMD | Y | Kompozyt | N |
zastosowanie
◾ Obwód Buck
◾ Konwerter DC/DC
◾ Sterownik LED
◾ Światła samochodowe
◾ BMS samochodowy
◾ Kontroler silnika
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
