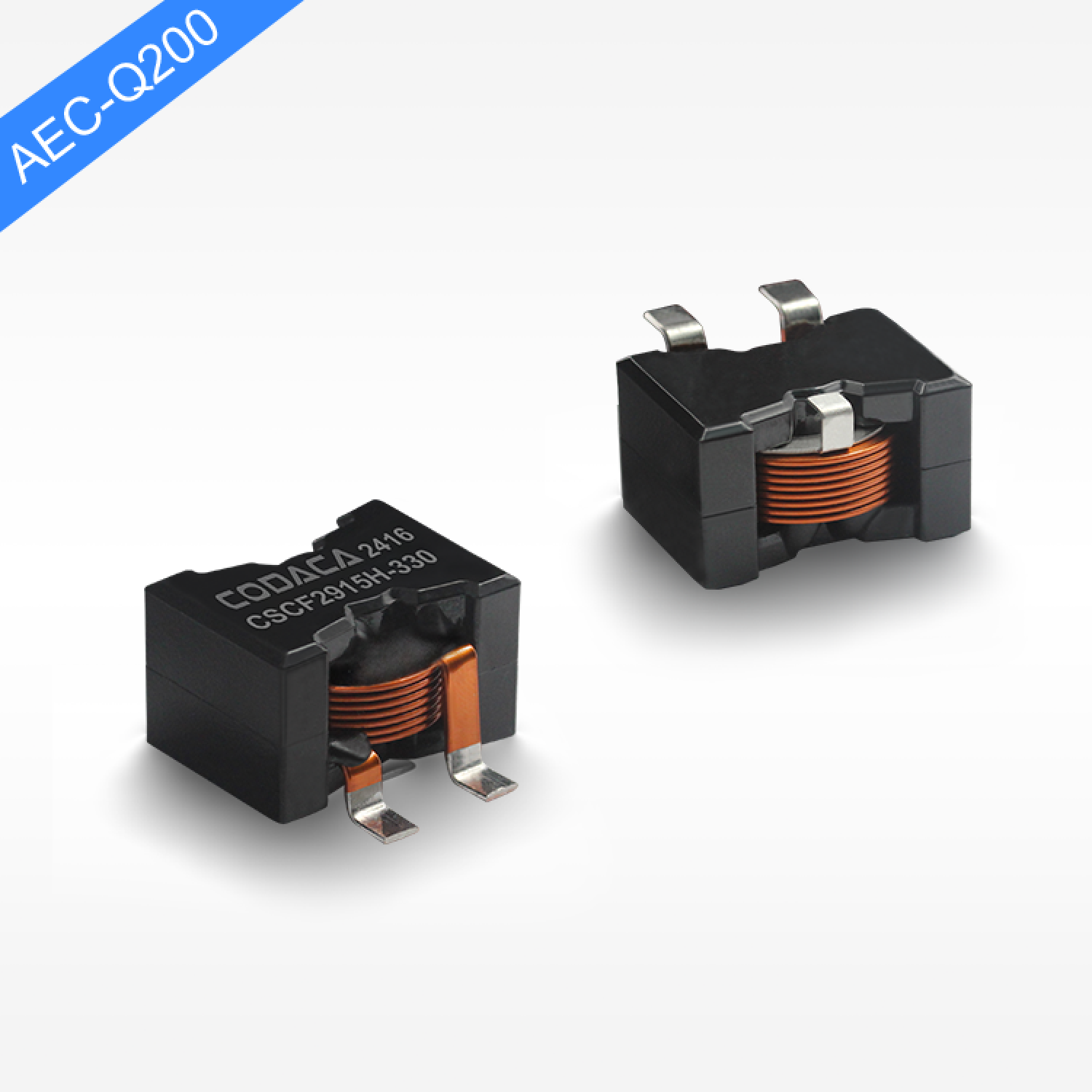

◾ Projekt montażowy, solidna konstrukcja.
◾ Wysoka indukcyjność, wysoki prąd, niskie straty magnetyczne, niska ESR, mała pojemność pasożytnicza.
◾ Płaskie nawijanie drutu, osiągnięcie niskiej rezystancji DC.
◾ Wzrost temperatury prądu i prąd nasycenia jest mniej wpływany przez środowisko.
◾ Temperatura pracy: -40℃ ～ +125℃ (w tym wzrost temperatury cewki).
Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Praca (℃) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | Montaż | Osłona | Materiał rdzenia | Klasa AEC |
| CSCF2915H-2R2MC | 2.2 | 1.45 | 100 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-3R3MC | 3.3 | 1.45 | 68 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-4R7MC | 4.7 | 1.45 | 50 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-6R8MC | 6.8 | 1.45 | 36 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-100MC | 10 | 1.45 | 23 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-150MC | 15 | 1.45 | 15 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-220MC | 22 | 1.45 | 9.6 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
| CSCF2915H-330MC | 33 | 1.45 | 5.9 | 32 | -40~125 | 27.9 | 27.9 | 15.4 | SMD | Y | Ferryt | 1 |
zastosowanie
◾ Konwertery DCDC
◾ Wysokoprądowe zasilacze
◾ Urządzenia zasilane z baterii
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
CSCF2915H.pdf
