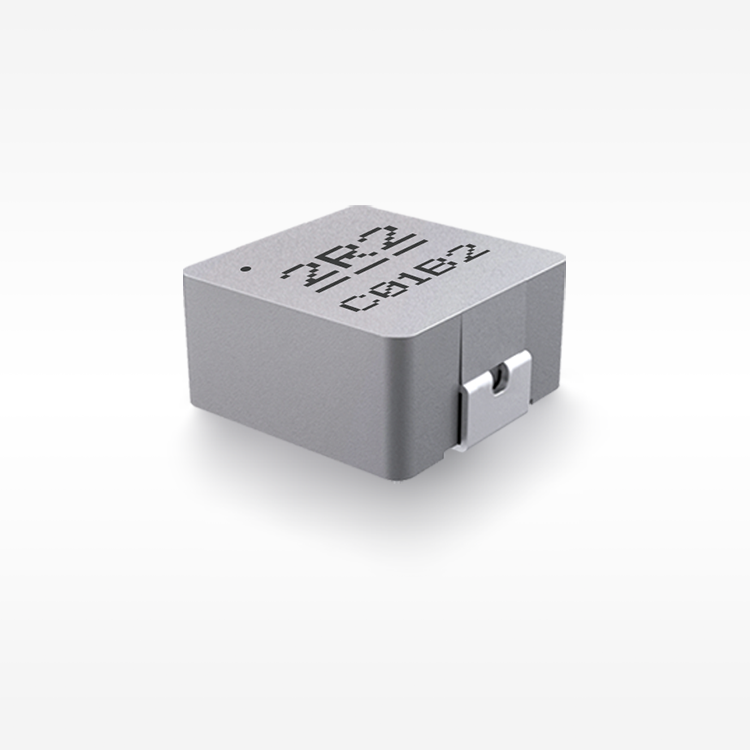

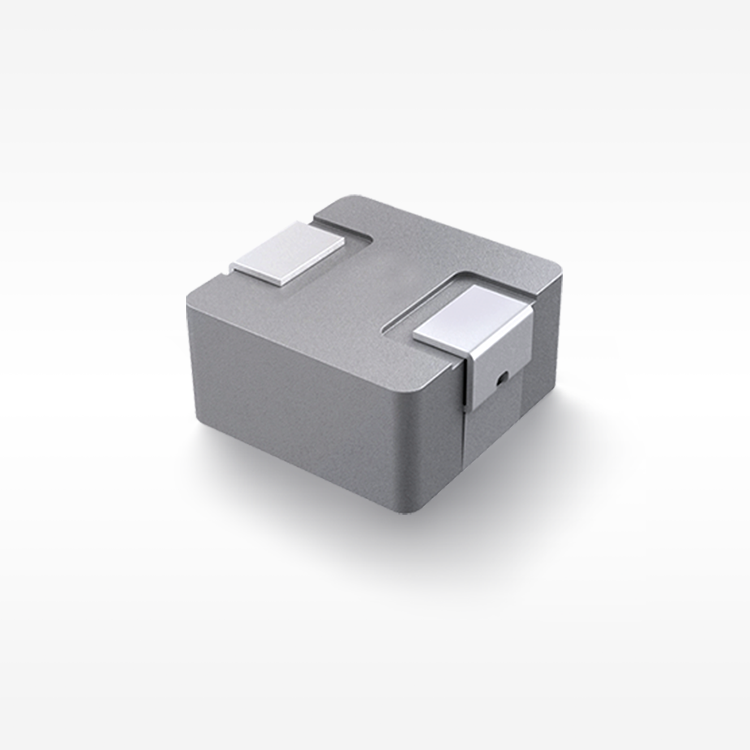

◾ Struktura z ekranowaniem magnetycznym: doskonała odporność na zakłócenia elektromagnetyczne (EMI).
◾ Struktura kompozytowa, ultra niski hałas brzęczenia.
◾ Niskie straty, wysoka wydajność, szeroki zakres częstotliwości zastosowania.
◾ Lekka konstrukcja, oszczędność miejsca, odpowiednia do gęstego SMT.
◾ Uformowane z proszku stopu o niskich stratach, niska impedancja, mała pojemność pasożytnicza.

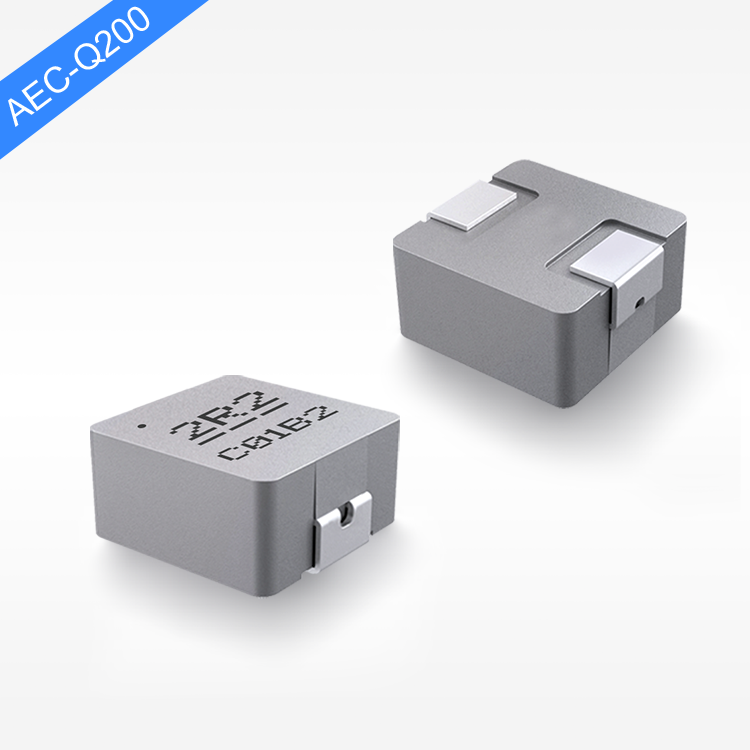

◾ Produkty zgodne z AEC-Q200.
◾ Temperatura pracy : -55℃ ～ +155℃(W tym wzrost temperatury cewki).
Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Praca (℃) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | Montaż | Osłona | Materiał rdzenia | Klasa AEC |
| CSAG0530-R22M | 0.22 | 3.30 | 19.50 | 16.30 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-R33M | 0.33 | 4.30 | 16.00 | 13.50 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-R47M | 0.47 | 8.00 | 15.00 | 10.00 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-R68M | 0.68 | 9.30 | 13.00 | 9.70 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-1R0M | 1.00 | 11.70 | 12.00 | 8.70 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-1R5M | 1.50 | 16.00 | 11.00 | 7.50 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-2R2M | 2.20 | 25.00 | 8.50 | 5.90 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-3R3M | 3.30 | 35.00 | 7.00 | 5.00 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-4R7M | 4.70 | 50.00 | 6.00 | 4.10 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-5R6M | 5.60 | 55.00 | 5.50 | 3.90 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-6R8M | 6.80 | 80.00 | 5.00 | 3.30 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-8R2M | 8.20 | 100.00 | 4.50 | 2.80 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-100M | 10.00 | 117.00 | 4.00 | 2.60 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-150M | 15.00 | 172.00 | 3.00 | 2.40 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
| CSAG0530-220M | 22.00 | 190.00 | 2.30 | 2.00 | -55~155 | 5.40 | 5.20 | 2.80 | SMD | Y | Proszek stopowy | 0 |
zastosowanie
◾ Serwer
◾ Konwertery DCDC
NOTATKI
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
CSAG0530.pdf
