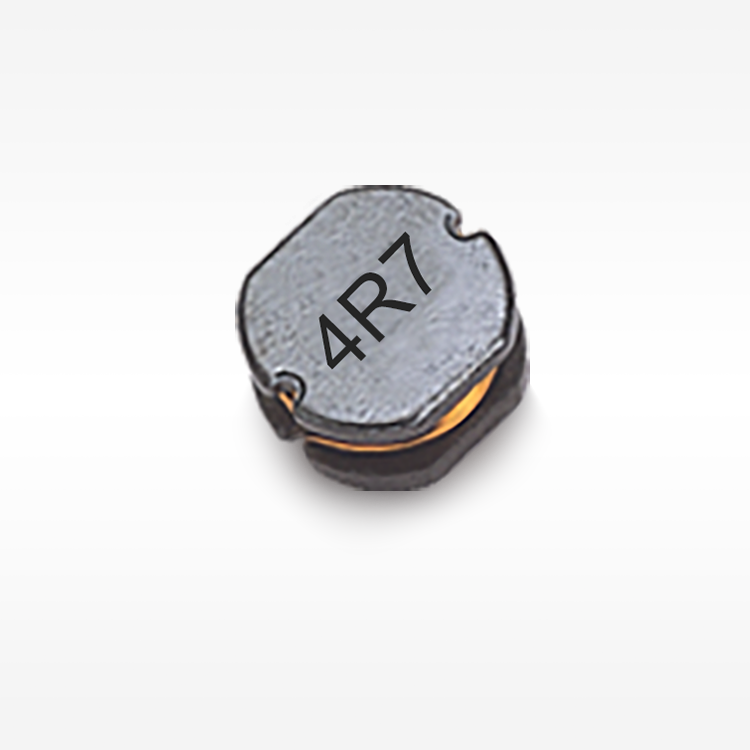

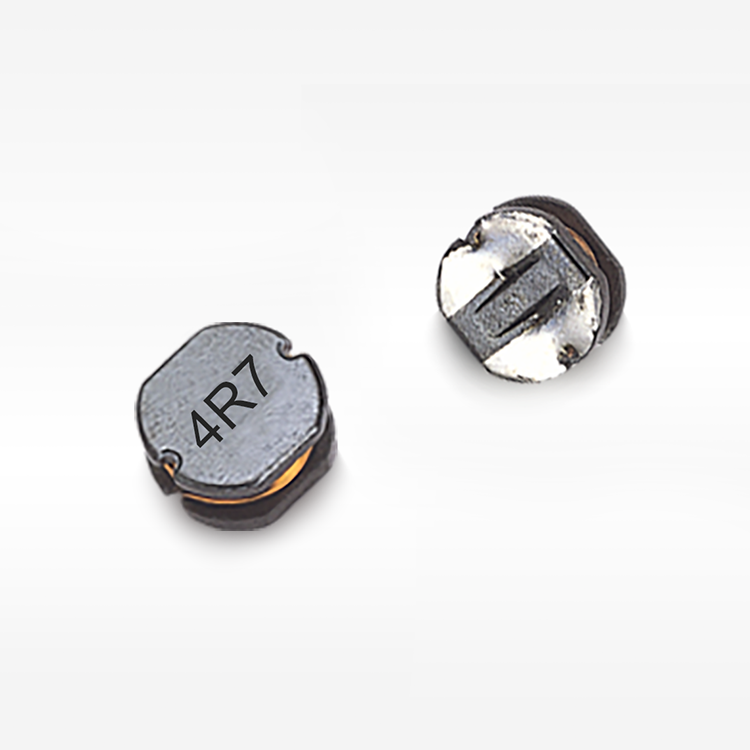

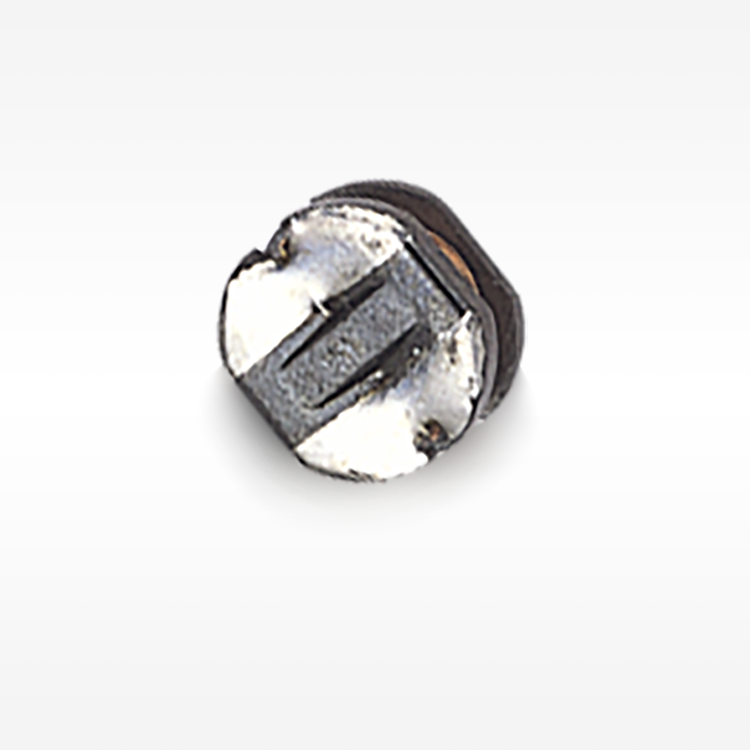

◾ Бага хэмжээ, өндөр үнэлгээтэй гүйдэл, бага DCR.
◾ Свинцгүй бүтээгдэхүүн, RoHS стандартын дагуу.
◾ Тээврийн лентээр савлах, SMT процессод тохиромжтой.
◾ Бак конвертер, дэлгэц, зөөврийн компьютер, сүлжээний холбооны тоног төхөөрөмж зэрэгт өргөн хэрэглэгддэг.
◾ Ажиллах температур : -40℃ ～ +125℃(Ороомгийн температурын өсөлт орно).
Цахилгаан шинж чанар

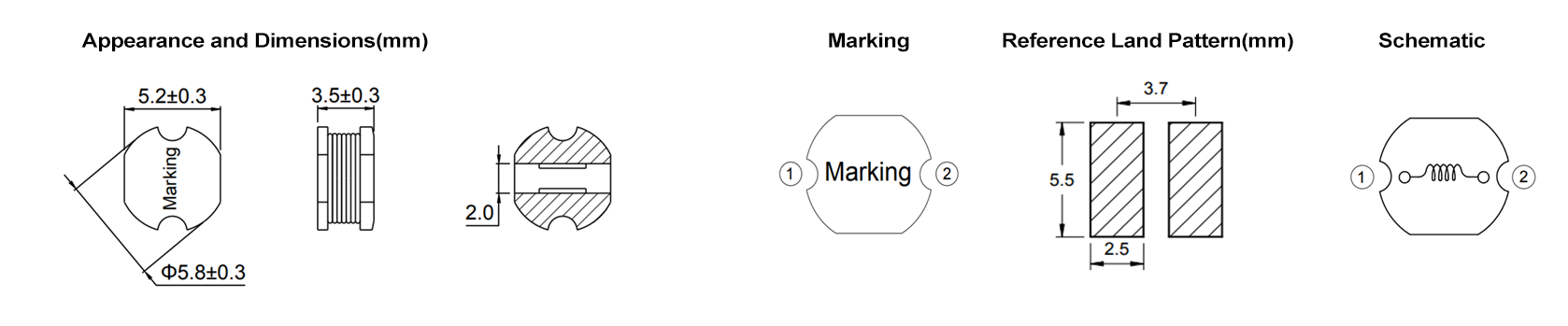

| Хэсгийн дугаар | Индуктив (μH) | DCR Төрөл (mΩ) | Isat (A) | Irms (A) | Ажиллах (℃) | Урт (мм) | Өргөн (mm) | Өндөр (mm) | Суурилуулалт | Хамгаалалт | Ядрын материал | AEC зэрэг |
| SP53-1R2M | 1.20 | 11.00 | 5.51 | 5.83 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-2R2M | 2.20 | 15.40 | 4.40 | 4.83 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-3R3M | 3.30 | 19.80 | 3.75 | 4.59 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-4R7M | 4.70 | 29.90 | 3.05 | 3.40 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-6R8M | 6.80 | 41.00 | 2.65 | 3.07 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-100K | 10.00 | 55.00 | 2.15 | 2.80 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-120K | 12.00 | 72.70 | 2.05 | 2.37 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-150K | 15.00 | 80.40 | 1.85 | 2.10 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-180K | 18.00 | 86.0 | 1.75 | 1.90 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-220K | 22.00 | 128.0 | 1.60 | 1.74 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-270K | 27.00 | 158.0 | 1.41 | 1.56 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-330K | 33.00 | 175.0 | 1.21 | 1.45 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-390K | 39.00 | 210.0 | 1.15 | 1.35 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-470K | 47.00 | 240.0 | 1.10 | 1.25 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-560K | 56.00 | 294.0 | 1.01 | 1.12 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-680K | 68.00 | 372.0 | 0.86 | 1.02 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-820K | 82.00 | 464.0 | 0.82 | 0.91 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-101K | 100.0 | 550.0 | 0.74 | 0.84 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-121K | 120.0 | 629.0 | 0.68 | 0.78 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-151K | 150.0 | 760.0 | 0.58 | 0.71 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-181K | 180.0 | 956 | 0.55 | 0.64 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-221K | 220.0 | 1375 | 0.48 | 0.53 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-271K | 270.0 | 1570 | 0.44 | 0.50 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-331K | 330.0 | 1832 | 0.41 | 0.46 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-391K | 390.0 | 2250 | 0.36 | 0.42 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-471K | 470.0 | 2670 | 0.32 | 0.38 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-561K | 560.0 | 3060 | 0.30 | 0.36 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-681K | 680.0 | 3900 | 0.28 | 0.31 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-821K | 820.0 | 4770 | 0.26 | 0.28 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
| SP53-102K | 1000 | 5660 | 0.24 | 0.26 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | N | Феррит | N |
【Жишээ хүсэлт 】
Хэрэглэе
◾ Бак конвертер
Сүлжээний харилцааны тоног төхөөрөмж
Тэмдэглэл
◾ Бүх өгөгдөл 25℃ орчны температур дээр туршигдсан.
◾ Индуктив хэмжих нөхцөл 100kHz, 0.5V.
◾ Сатурацийн гүйдэл: индуктив 30% буурсан үед DC гүйдлийн бодит утга.
◾ Температурын өсөлтийн гүйдэл: температурын өсөлт ΔT50℃ (Ta=25℃) үед DC гүйдлийн бодит утга.
◾ Специаль сануулга: Цахим схемийн дизайн, бүрэлдэхүүн хэсгийн байрлал, PCB хэмжээ ба зузаан, хөргөлтийн систем гэх мэт.
◾ Бүх зүйл бүтээгдэхүүний температурт нөлөөлнө. Эцсийн хэрэглээнд бүтээгдэхүүний температурыг баталгаажуулна уу.
Хадгалах
◾ Бүтээгдэхүүнийг савлах хадгалах нөхцөл: температур 5～40℃, RH≤70%.
◾ Хэрэглэхийн тулд гаргаж авахад, үлдсэн бүтээгдэхүүнийг хуванцар уутанд битүүмжилж, дээрх нөхцөлөөр хадгалах хэрэгтэй, терминалуудын (электрод) исэлдэлтээс зайлсхийхийн тулд, гагнуурын байдалд нөлөөлөхөөс сэргийлэх.
◾ Хадгалах Codaca 12 сарын дараа электрон зүйлсийг хадгалах нь туйлдсан байх ёстой. Бусад үзэгдлиудтайгаар, цомын газрууд нөөцөөрөө орсон болох тул, ихэнхдээ шилжих боломжгүй болно. Иймд, бүх бүтээгдэхүүнийг shipments-ын өдрийн хамтаар 12 сарын дотор ашиглах ёстой.
◾ Бүтээгдэхүүнийг тохиромжгүй хадгалах нөхцөлд, жишээлбэл, өндөр температур, өндөр чийгшил, тоос, эсвэл зэврэлтэд өртөмтгий газарт хадгалахгүй байх.
◾ Бүтээгдэхүүнийг үргэлж анхааралтай барьж ажиллах.
◾ Элекродыг шууд гол гартаа хүргэхгүй байх, учир нь тосны ялгарал гагнуурт саад учруулж магадгүй.
◾ Гагнуурын хамгийн сайн нөхцлийг үргэлж хангах.
Мэдээллийн хуудас татаж авах:
SP53.pdf
