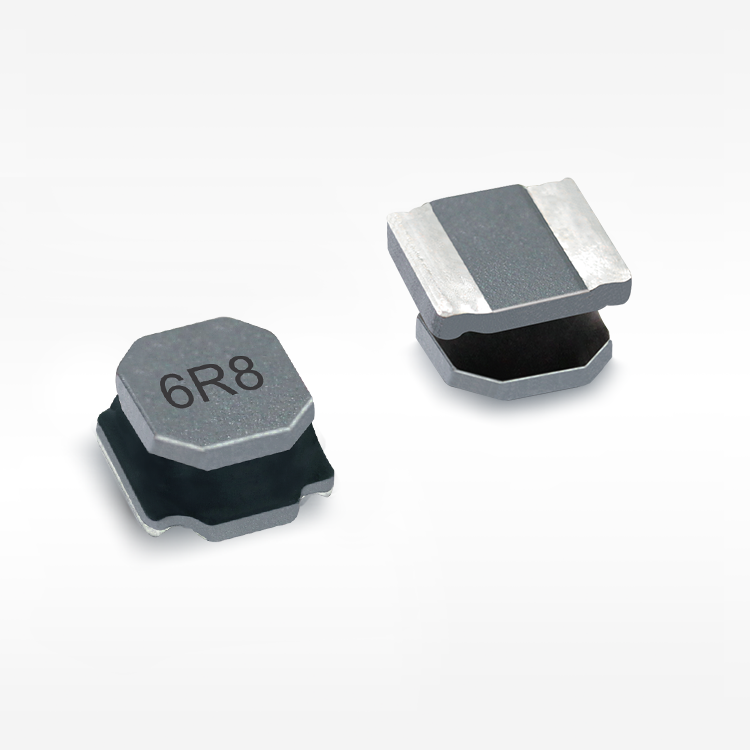

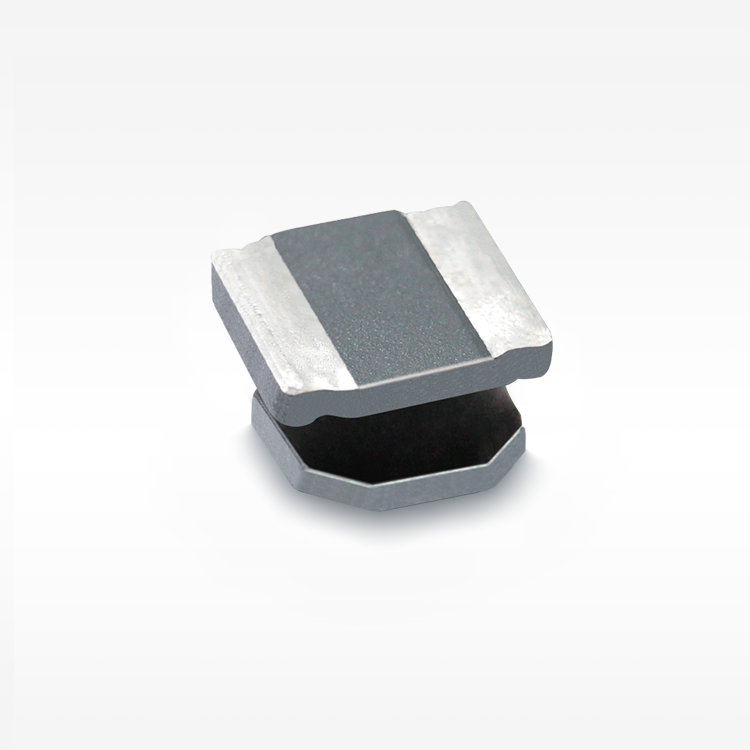

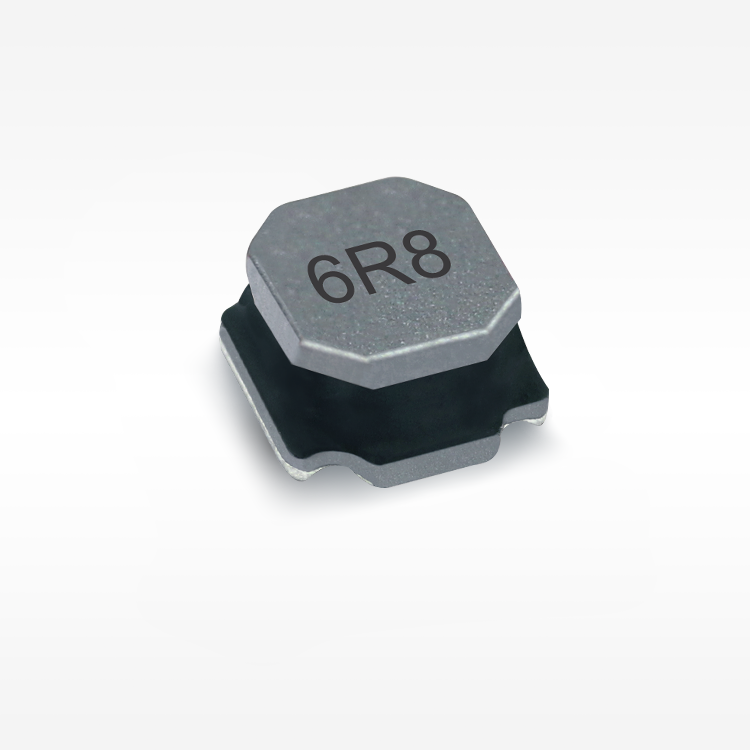

Магнит шингэнтэй хаалттай бүтэц, хэт бага шуугиан.
Магнитээр хамгаалагдсан бүтэц: цахилгаан магнитын саад (EMI) -д маш сайн тэсвэртэй.
◾ Бага хэмжээ, өндөр үнэлгээтэй гүйдэл, бага DCR.
◾ Тээврийн лентээр савлах, SMT процессод тохиромжтой.
DC-DC хөрвүүлэгч, гар утас, PDA, DSC гэх мэтэд өргөн хэрэглэгддэг.
Ажиллах температур: -40°C +125°C ((Байрны температурын өсөлтийг хамруулсан).
Цахилгаан шинж чанар
| Хэсгийн дугаар | Индуктив (μH) | DCR Төрөл (mΩ) | Isat (A) | Irms (A) | Ажиллах (℃) | Урт (мм) | Өргөн (mm) | Өндөр (mm) | Суурилуулалт | Хамгаалалт | Ядрын материал | AEC зэрэг |
| CWPA4020-1R0N | 1.00 | 38 | 5.60 | 3.2 | -40~+125 | 4.00 | 4.00 | 2.00 | SMD | Y | Феррит | N |
| CWPA4020-2R2N | 2.20 | 52 | 3.70 | 2.8 | -40~+125 | 4.00 | 4.00 | 2.00 | SMD | Y | Феррит | N |
| CWPA4020-3R3M | 3.30 | 91 | 3.50 | 2.5 | -40~+125 | 4.00 | 4.00 | 2.00 | SMD | Y | Феррит | N |
| CWPA4020-100M | 10.00 | 215 | 1.70 | 1.2 | -40~+125 | 4.00 | 4.00 | 2.00 | SMD | Y | Феррит | N |
| CWPA4020-150M | 15.00 | 299 | 1.50 | 1.1 | -40~+125 | 4.00 | 4.00 | 2.00 | SMD | Y | Феррит | N |
| CWPA4020-101M | 100.00 | 2020.00 | 0.53 | 0.43 | -40~+125 | 4.00 | 4.00 | 2.00 | SMD | Y | Феррит | N |
【Жишээ хүсэлт 】
Хэрэглэе
◾ DC-DC хөрвүүлэгчид
Утасны удирдлага солих
Хөдөлгөөнт хүч
Тэмдэглэл
◾ Бүх өгөгдөл 25℃ орчны температур дээр туршигдсан.
◾ Индуктив хэмжих нөхцөл 100kHz, 0.5V.
◾ Сатурацийн гүйдэл: индуктив 30% буурсан үед DC гүйдлийн бодит утга.
◾ Температурын өсөлтийн гүйдэл: температурын өсөлт ΔT50℃ (Ta=25℃) үед DC гүйдлийн бодит утга.
◾ Специаль сануулга: Цахим схемийн дизайн, бүрэлдэхүүн хэсгийн байрлал, PCB хэмжээ ба зузаан, хөргөлтийн систем гэх мэт.
◾ Бүх зүйл бүтээгдэхүүний температурт нөлөөлнө. Эцсийн хэрэглээнд бүтээгдэхүүний температурыг баталгаажуулна уу.
Хадгалах
◾ Бүтээгдэхүүнийг савлах хадгалах нөхцөл: температур 5～40℃, RH≤70%.
◾ Хэрэглэхийн тулд гаргаж авахад, үлдсэн бүтээгдэхүүнийг хуванцар уутанд битүүмжилж, дээрх нөхцөлөөр хадгалах хэрэгтэй, терминалуудын (электрод) исэлдэлтээс зайлсхийхийн тулд, гагнуурын байдалд нөлөөлөхөөс сэргийлэх.
◾ Хадгалах Codaca 12 сарын дараа электрон зүйлсийг хадгалах нь туйлдсан байх ёстой. Бусад үзэгдлиудтайгаар, цомын газрууд нөөцөөрөө орсон болох тул, ихэнхдээ шилжих боломжгүй болно. Иймд, бүх бүтээгдэхүүнийг shipments-ын өдрийн хамтаар 12 сарын дотор ашиглах ёстой.
◾ Бүтээгдэхүүнийг тохиромжгүй хадгалах нөхцөлд, жишээлбэл, өндөр температур, өндөр чийгшил, тоос, эсвэл зэврэлтэд өртөмтгий газарт хадгалахгүй байх.
◾ Бүтээгдэхүүнийг үргэлж анхааралтай барьж ажиллах.
◾ Элекродыг шууд гол гартаа хүргэхгүй байх, учир нь тосны ялгарал гагнуурт саад учруулж магадгүй.
◾ Гагнуурын хамгийн сайн нөхцлийг үргэлж хангах.
Мэдээллийн хуудас татаж авах:
CWPA4020.pdf
