◾ ຄວາມສາມາດ bias dc ທີ່ດີເລີດໃນການຈັດການປະຈຸບັນສູງສຸດທັນທີທັນໃດ.
◾ winding ສາຍແປ, ບັນລຸຄວາມຕ້ານທານ dc ຕ່ໍາ.
◾ຄ່າ inductance ແລະ dc bias ລັກສະນະໄດ້ຮັບຜົນກະທົບພຽງເລັກນ້ອຍໂດຍອຸນຫະພູມ.
◾ໂຄງສ້າງປ້ອງກັນແມ່ເຫຼັກ, ຄວາມຕ້ານທານທີ່ດີເລີດຕໍ່ການແຊກແຊງໄຟຟ້າ.
ການອອກແບບທີ່ຄອມພັກທັດ save ພື້ນທີ່ຕິດຕັ້ງ pcb.
◾ ອຸນຫະພູມປະຕິບັດການ: -55 ℃ ~ + 155 ℃ (ລວມທັງການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມຂອງ coil).

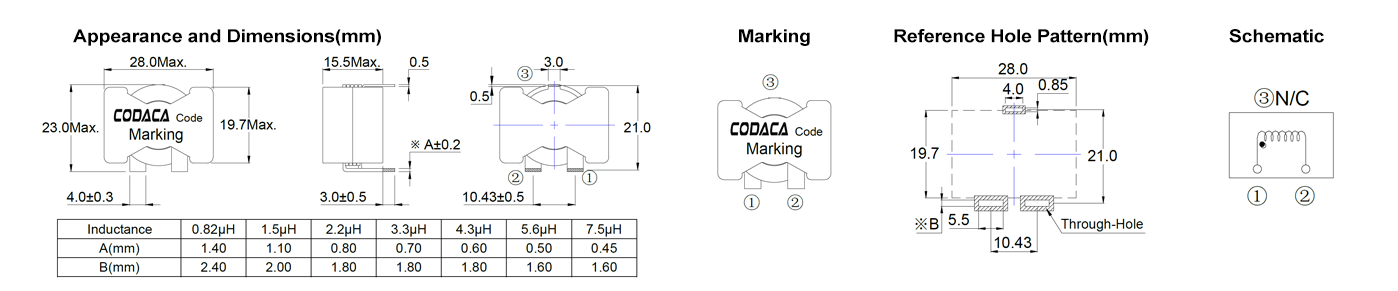

ຄຸນລັກສະນະໄຟຟ້າ
ສ່ວນທີບໍ່ | ຄວາມດຶງດູດ (μh) | dcr typ (mΩ) | ແມ່ນ (a) | irms (a) | ການເຮັດວຽກ (°C) | ຄວາມຍາວ (ມມ) | ຄວາມກວ້າງ (ມມ) | ຄວາມສູງ (ມມ) | ການຕິດຕັ້ງ | ປ້ອງກັນ | ວັດສະດຸຫຼັກ | ລະດັບ aec |
CPQX2915H-R82MC | 0.82 | 0.55 | 240.0 | 45.0 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
CPQX2915H-1R5MC | 1.5 | 0.95 | 180.0 | 41.0 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
CPQX2915H-2R2MC | 2.2 | 1.60 | 150.0 | 29.0 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
CPQX2915H-3R3MC | 3.3 | 2.10 | 120.0 | 28.0 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
CPQX2915H-4R3MC | 4.3 | 2.90 | 110.0 | 23.5 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
CPQX2915H-5R6MC | 5.6 | 3.90 | 90.0 | 18.5 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
CPQX2915H-7R5MC | 7.5 | 4.85 | 80.0 | 17.0 | -55 ~ 155 | 28.0 | 23.0 | 15.5 | dip | y | ສັງລວມ | n |
ການນໍາໃຊ້
◾ການຄວບຄຸມອຸດສາຫະກໍາ
◾ພະລັງງານໃຫມ່
◾ dc-dc converters
◾ເຄື່ອງຄວບຄຸມການສະຫຼັບກະແສໄຟຟ້າສູງ
ຂໍ້ສັງເກດ
ຂໍ້ມູນທັງຫມົດຖືກທົດສອບໂດຍອີງໃສ່ອຸນຫະພູມອ້ອມຮອບ 25 °C.
ຄວາມສາມາດໃນການວັດແທກຄວາມແຮງດັນໃນ 100khz, 0.5v.
current saturation:the actual value of dc current when the inductance decrease 30% of its initial value:ປະຈຸບັນທີ່ຊຸ່ມຊື່ນ:ຄ່າຕົວຈິງຂອງປະຈຸບັນ DC ເມື່ອຄວາມສາມາດໃນການຊັກຊວນຫຼຸດລົງ 30% ຂອງມູນຄ່າເລີ່ມຕົ້ນຂອງມັນ
ຄວາມຮ້ອນສູງຂຶ້ນ:ຄ່າຕົວຈິງຂອງກະແສໄຟຟ້າ dc ໃນເວລາທີ່ຄວາມຮ້ອນສູງຂຶ້ນແມ່ນ Δt50 °C ((ta = 25 °C).
ພິເສດ:ການອອກແບບວົງຈອນ, ການວາງສ່ວນປະກອບ, ຂະຫນາດແລະຄວາມຫນາຂອງ pcb, ລະບົບເຢັນແລະອື່ນໆ
ທັງຫມົດຈະສົ່ງຜົນກະທົບຕໍ່ອຸນຫະພູມຂອງຜະລິດຕະພັນ. ກະລຸນາກວດສອບອຸນຫະພູມຂອງຜະລິດຕະພັນໃນຄໍາຮ້ອງສະຫມັກສຸດທ້າຍ.
ປ້ອງກັນ
ຜະລິດຕະພັນໃນສະພາບການເກັບຮັກສາການຫຸ້ມຫໍ່: ອຸນຫະພູມ 540°C, rh≤70%.
ຖ້າເອົາອອກເພື່ອໃຊ້, ຜະລິດຕະພັນທີ່ຍັງເຫຼືອຄວນຖືກປະທັບຕາໃນຖົງຢາງແລະຮັກສາໄວ້ຕາມເງື່ອນໄຂຂ້າງເທິງ, ເພື່ອຫຼີກລ້ຽງການ oxidation ຂອງ terminal (electrodes), ເຊິ່ງສົ່ງຜົນກະທົບຕໍ່ສະພາບ soldering.
ການເກັບຮັກສາຂອງຜະລິດຕະພັນເອເລັກໂຕຣນິກ codaca ເປັນເວລາຫຼາຍກວ່າ 12 ເດືອນແມ່ນບໍ່ແນະນໍາໃນຜົນກະທົບອື່ນໆ, ທ່າມກາງອາດຈະໄດ້ຮັບຄວາມເສຍຫາຍ, ສົ່ງຜົນໃຫ້ມີການເຊື່ອມໂລຫະທີ່ບໍ່ດີ. ດັ່ງນັ້ນ, ຜະລິດຕະພັນທັງ ຫມົດ ຄວນຖືກ ນໍາ ໃຊ້ພາຍໃນໄລຍະເວລາ 12 ເດືອນໂດຍອີງໃສ່ມື້ການຂົນສົ່ງ.
ບໍ່ໃຫ້ເກັບຮັກສາຜະລິດຕະພັນໄວ້ໃນສະພາບການເກັບຮັກສາທີ່ບໍ່ເຫມາະສົມ ເຊັ່ນ: ພື້ນທີ່ທີ່ມີຄວາມອ່ອນໄຫວຕໍ່ອຸນຫະພູມສູງ, ຄວາມຊຸ່ມສູງ, ຝຸ່ນຫຼືການກັດກ່ອນ.
ໃຊ້ຜະລິດຕະພັນດ້ວຍຄວາມລະມັດລະວັງສະເຫມີ.
ຢ່າສໍາຜັດກັບເອເລັກໂຕຣດໂດຍກົງດ້ວຍມືເປົ່າເພາະວ່າການປ່ອຍນ້ ໍາ ມັນອາດຈະສະກັດກັ້ນການເຊື່ອມໂລຫະ.
ສະເຫມີການຮັບປະກັນສະພາບທີ່ດີທີ່ສຸດ ສໍາ ລັບການເຊື່ອມໂລຫະ.
ການດາວໂຫລດແຜ່ນຂໍ້ມູນ:CPQX2915H.pdf
