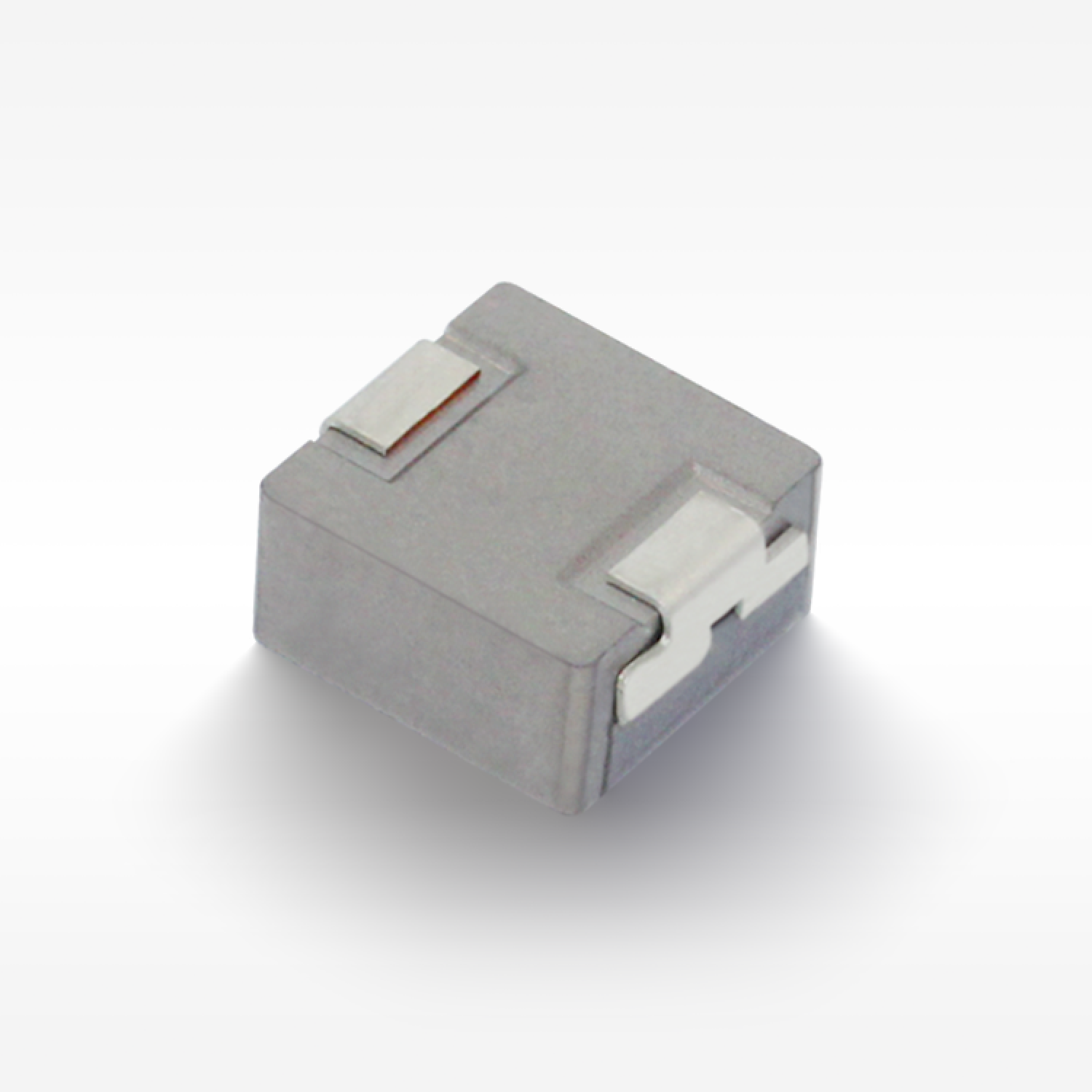

Жогорку сылтамалар
◾ Магниттик коргоо структурасы: электромагниттик тоскоолдуктарга (EMI) мыкты каршылык.
◾ Композиттик структура, ультра төмөн шуу.
◾ Төмөн жоготуу, жогорку натыйжалуулук, кеңири колдонуу жыштыгы.
◾ Жеңил конструкция, орунду үнөмдөө, жогорку тыгыздыктагы SMT үчүн ылайыктуу.
◾ Төмөн жоготуу легирленген порошок менен формага келтирилген: төмөн импеданс, кичинекей паразиттик сыйымдылык.
◾ AEC-Q200 Продукттары.
◾ Иштөө температурасы: -55℃ ～ +155℃(Коилдин температурасынын жогорулашы кирет).

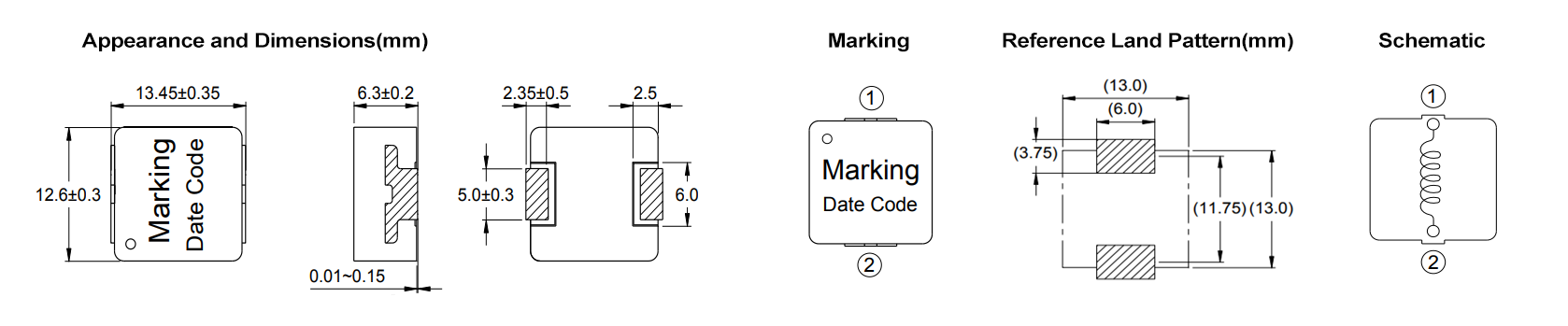

Электрдик мүнөздөмөлөр
| Бөлүк № | Индуктивдүүлүк (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Жумушчу (℃) | Узундук (мм) | Кенендик (mm) | Бийиктик (mm) | Орнотуу | Шилтеме | Ядро материалы | AEC Деңгээли |
| VSAB1365-1R0M | 1.00 | 1.70 | 24.00 | 29.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-1R5M | 1.50 | 2.50 | 18.00 | 27.50 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-2R2M | 2.20 | 4.00 | 17.70 | 21.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-3R3M | 3.30 | 5.00 | 17.00 | 19.50 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-4R7M | 4.70 | 7.90 | 13.50 | 15.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-5R6M | 5.60 | 9.30 | 12.00 | 14.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-6R8M | 6.80 | 10.00 | 10.50 | 13.50 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-8R2M | 8.20 | 12.00 | 10.00 | 12.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-100M | 10.00 | 15.00 | 9.00 | 11.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-150M | 15.00 | 24.50 | 7.20 | 8.50 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-220M | 22.00 | 35.00 | 6.40 | 7.00 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-330M | 33.00 | 60.00 | 4.40 | 5.50 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
| VSAB1365-470M | 47.00 | 72.00 | 3.90 | 4.20 | -55~155 | 13.45 | 12.60 | 6.30 | SMD | Y | Легирленген порошок | 0 |
Көлөм
◾ Чырак
◾ Мотор контроллери
◾ ECU авто
Эскертүүлөр
◼ Бардык маалымат 25℃ чөйрө температурасына негизделип текшерилген.
◼ Индуктивдүүлүк өлчөө шарты 100kHz, 1.0V.
◼ Тойгонуучу ток: индуктивдүүлүк баштапкы маанисинин 20% га төмөндөгөндө DC токтун чыныгы мааниси.
◼ Температуранын көтөрүлүшү ток: температура көтөрүлгөндө DC токтун чыныгы мааниси ΔT40℃ (Ta=25℃).
◼ Специальдуу эскертүү: Схема дизайны, компоненттерди жайгаштыруу, PCB өлчөмү жана калыңдыгы, муздатуу системасы ж.б.
◼ Бардыгы продуктунун температурасын таасир этет. Продуктунун температурасын акыркы колдонууда текшериңиз.
Сактоо
◾ Продукттун таңгактоо сактоо шарты: температура 5～40℃, RH≤70%.
◾ Колдонуу үчүн алып жатканда, калган продукциялар жогорку шарттарга ылайык пластик баштыктарга оролуп, герметиктештирилиши керек, терминалдардын (электроддордун) оксиддошунан качуу үчүн, ж soldering абалына таасир этпеши үчүн.
◾ Күчөнө сактоо Codaca 12 айдан көп электрондук махсуларды башка эфекттердин чекте, антеннаның бозулушу болушу мүмкүн, бул натыйжада жамыртуучулук тас уланышына сайып кетishi мүмкүн. Ушунча, бардык махсуларды shipment күнү бойсоор 12 ай аралыгында иштеп сактоо керек.
◾ Продукцияларды жогорку температураларга, жогорку нымдуулукка, чаңга же коррозияга сезгич аймактарда сактоого болбойт.
◾ Продукцияларды ар дайым кылдаттык менен кармаңыз.
◾ Электроддорду түздөн-түз жылаңач кол менен тийбеңиз, анткени май бөлүнүүлөр solderingди бөгөттөй алат.
◾ Soldering үчүн ар дайым оптималдуу шарттарды камсыз кылыңыз.
Дата баракчасын жүктөө:
VSAB1365.pdf
