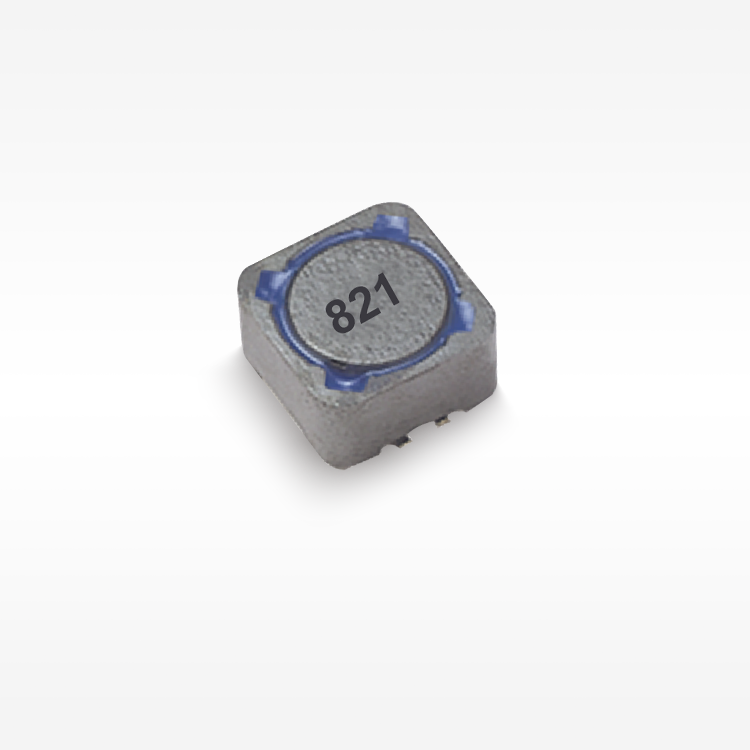

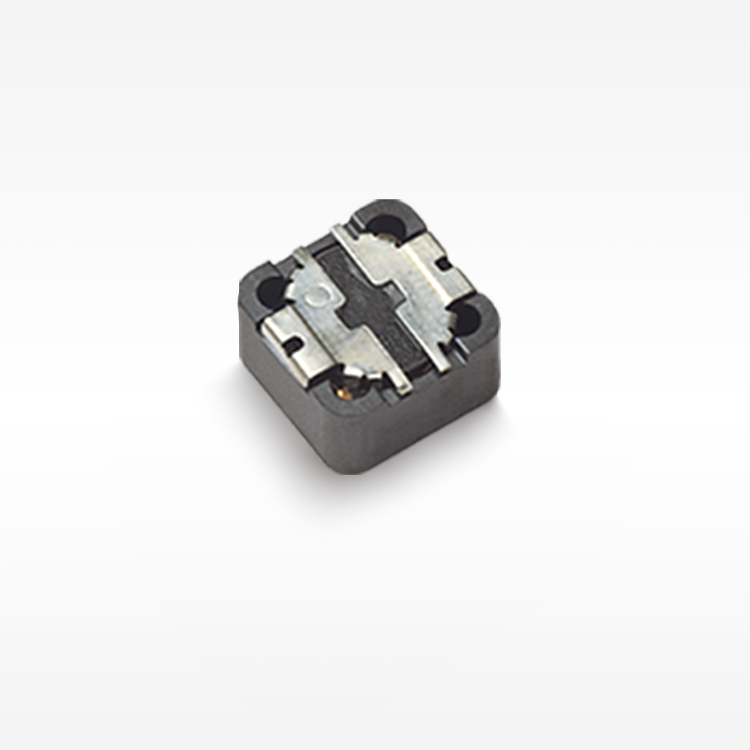

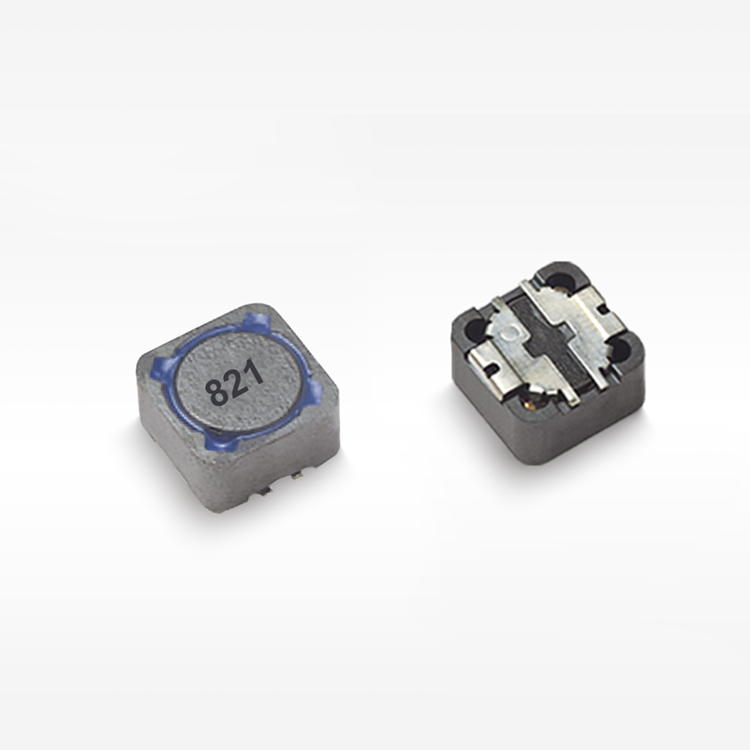

Жогорку сылтамалар
◾ Төмөн DCR, жогорку рейтингдеги ток.
◾ Магниттик коргоочу структура.
◾ Көмүрсүз продукт, RoHS стандарттарына ылайык.
◾ Ташуучу лента менен ороо, SMT процессине ылайыктуу.
◾ Бак конвертеринде, ноутбукта, дисплейде, тармактык байланыш жабдыктарында жана башка жерлерде кеңири колдонулат.
◾ Иштөө температурасы: -40℃ ～ +125℃ (катушканын температурасынын жогорулашы кирет).
Электрдик мүнөздөмөлөр
| Бөлүк № | Индуктивдүүлүк (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Жумушчу (℃) | Узундук (мм) | Кенендик (mm) | Бийиктик (mm) | Орнотуу | Шилтеме | Ядро материалы | AEC Деңгээли |
| SPRH73-1R2N | 1.20 | 17.50 | 7.50 | 4.69 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-2R2N | 2.20 | 21.60 | 5.50 | 4.28 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-3R3N | 3.30 | 26.00 | 4.50 | 3.91 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-4R7N | 4.70 | 31.20 | 4.10 | 3.49 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-6R8N | 6.80 | 41.70 | 3.40 | 3.08 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-8R2N | 8.20 | 52.00 | 2.90 | 2.62 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-100M | 10.0 | 55.60 | 2.70 | 2.55 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-120M | 12.00 | 72.20 | 2.40 | 2.40 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-150M | 15.00 | 82.00 | 2.20 | 2.10 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-180M | 18.00 | 103.0 | 2.00 | 1.95 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-220M | 22.00 | 120.0 | 1.85 | 1.78 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-270M | 27.00 | 159.0 | 1.70 | 1.58 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-330M | 33.00 | 185.0 | 1.55 | 1.45 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-390M | 39.00 | 206.0 | 1.45 | 1.34 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-470M | 47.00 | 248.0 | 1.30 | 1.23 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-560M | 56.00 | 295.0 | 1.20 | 1.14 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-680M | 68.00 | 366.0 | 1.08 | 1.02 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-820M | 82.00 | 423.0 | 0.96 | 0.94 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-101M | 100.0 | 516.0 | 0.88 | 0.85 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-121M | 120.0 | 578.0 | 0.80 | 0.79 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-151M | 150.0 | 755.0 | 0.72 | 0.72 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-181M | 180.0 | 937 | 0.65 | 0.65 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-221M | 220.0 | 1 350 | 0.59 | 0.54 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-271M | 270.0 | 1 513 | 0.53 | 0.51 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-331M | 330.0 | 1 700 | 0.49 | 0.48 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-391M | 390.0 | 1877 | 0.45 | 0.46 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-471M | 470.0 | 2775 | 0.41 | 0.38 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-561M | 560.0 | 2 958 | 0.37 | 0.37 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-681M | 680.0 | 3558 | 0.34 | 0.34 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-821M | 820.0 | 4500 | 0.31 | 0.30 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
| SPRH73-102M | 1000 | 4 938 | 0.28 | 0.27 | -40~125 | 7.30 | 7.30 | 3.30 | SMD | Y | Феррит | Н |
Көлөм
◾ Бак конвертери
◾ Тармактык байланыш жабдуулары
Эскертүүлөр
◾ Бардык маалымат 25℃ чөйрө температурасына негизделип текшерилет.
◾ Индуктивдүүлүк өлчөө шарты 100kHz, 0.5V.
◾ Тойгон ток: индуктивдүүлүк баштапкы маанисинин 30% га төмөндөгөндө DC токтун чыныгы мааниси.
◾ Температуранын жогорулашы ток: температура жогорулаганда DC токтун чыныгы мааниси ΔT50℃ (Ta=25℃).
◾ Специальное эскертүү: Схема дизайны, компоненттерди жайгаштыруу, PCB өлчөмү жана калыңдыгы, муздатуу системасы ж.б.
◾ Бардыгы продуктунун температурасын таасир этет. Сураныч, акыркы колдонууда продуктунун температурасын текшериңиз.
Сактоо
◾ Продукттун таңгактоо сактоо шарты: температура 5～40℃, RH≤70%.
◾ Колдонуу үчүн алып жатканда, калган продукциялар жогорку шарттарга ылайык пластик баштыктарга оролуп, герметиктештирилиши керек, терминалдардын (электроддордун) оксиддошунан качуу үчүн, ж soldering абалына таасир этпеши үчүн.
◾ Күчөнө сактоо Codaca 12 айдан көп электрондук махсуларды башка эфекттердин чекте, антеннаның бозулушу болушу мүмкүн, бул натыйжада жамыртуучулук тас уланышына сайып кетishi мүмкүн. Ушунча, бардык махсуларды shipment күнү бойсоор 12 ай аралыгында иштеп сактоо керек.
◾ Продукцияларды жогорку температураларга, жогорку нымдуулукка, чаңга же коррозияга сезгич аймактарда сактоого болбойт.
◾ Продукцияларды ар дайым кылдаттык менен кармаңыз.
◾ Электроддорду түздөн-түз жылаңач кол менен тийбеңиз, анткени май бөлүнүүлөр solderingди бөгөттөй алат.
◾ Soldering үчүн ар дайым оптималдуу шарттарды камсыз кылыңыз.
Дата баракчасын жүктөө:
SPRH73.pdf
