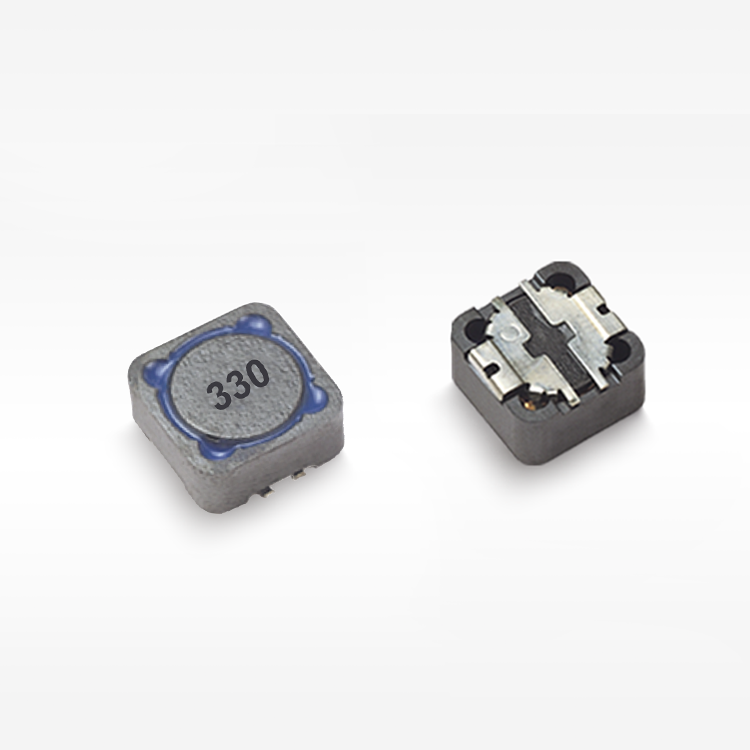

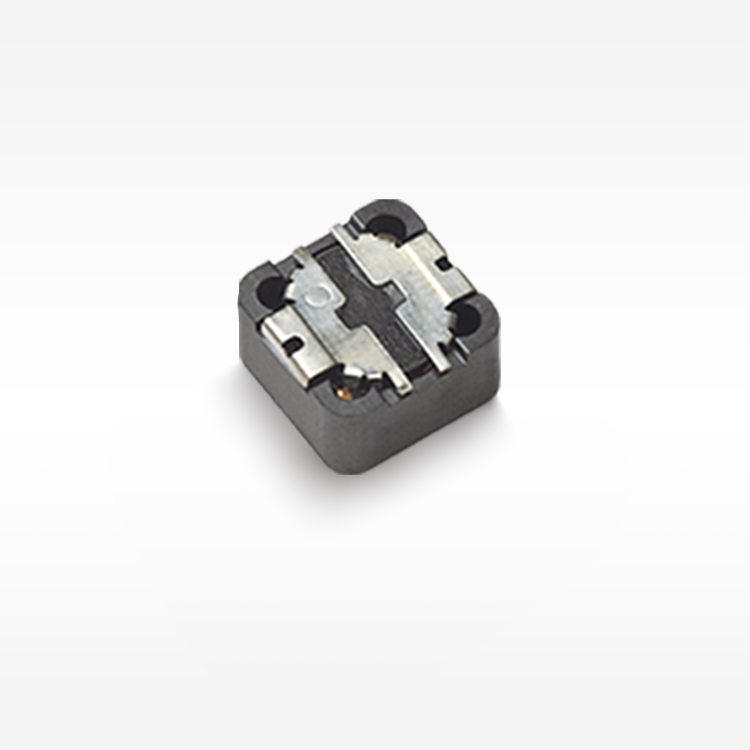

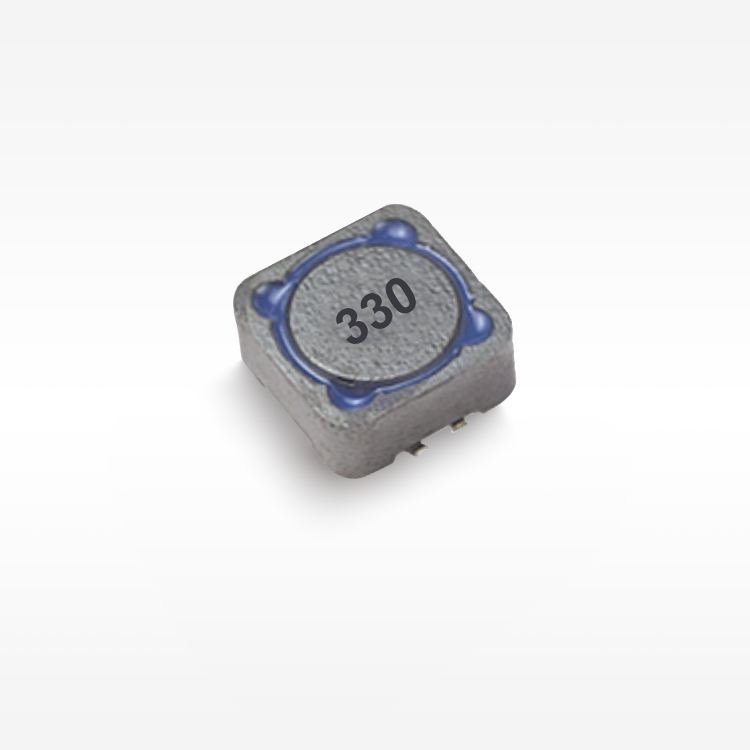

◾ 낮은 DCR, 높은 정격 전류.
◾ 자기 차폐 구조.
◾ 납 없는 제품, RoHS 준수.
◾ 캐리어 테이프 포장, SMT 공정에 적합.
◾ 벅 컨버터, 노트북, 디스플레이어, 네트워크 통신 장비 등에서 널리 사용됩니다.
◾ 작동 온도: -40℃ ～ +125℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| SPRH124-1R0N | 1.00 | 6.52 | 19.40 | 8.62 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-2R2N | 2.20 | 10.00 | 13.42 | 6.97 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-3R3N | 3.30 | 12.00 | 10.96 | 6.37 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-4R7N | 4.70 | 15.10 | 9.18 | 5.68 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-5R6N | 5.60 | 17.30 | 8.41 | 5.25 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-6R8N | 6.80 | 22.70 | 7.63 | 4.63 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-8R2N | 8.20 | 25.40 | 6.95 | 4.37 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-100M | 10.00 | 28.10 | 6.40 | 4.16 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-120M | 12.00 | 31.10 | 5.74 | 3.95 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-150M | 15.00 | 40.30 | 5.14 | 3.47 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-180M | 18.00 | 47.50 | 4.69 | 3.20 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-220M | 22.00 | 57.80 | 4.24 | 2.90 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-270M | 27.00 | 65.30 | 3.83 | 2.73 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-330M | 33.00 | 74.40 | 3.46 | 2.55 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-390M | 39.00 | 89.0 | 3.18 | 2.33 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-470M | 47.00 | 114.0 | 2.90 | 2.06 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-560M | 56.00 | 130.0 | 2.66 | 1.93 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-680M | 68.00 | 158.0 | 2.41 | 1.75 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-820M | 82.00 | 178.0 | 2.19 | 1.65 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-101M | 100.0 | 227.0 | 1.99 | 1.46 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-121M | 120.0 | 257.0 | 1.81 | 1.37 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-151M | 150.0 | 326.0 | 1.62 | 1.22 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-181M | 180.0 | 374.0 | 1.48 | 1.13 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-221M | 220.0 | 505.0 | 1.34 | 0.98 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-271M | 270.0 | 559.0 | 1.21 | 0.93 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-331M | 330.0 | 672.0 | 1.09 | 0.84 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-391M | 390.0 | 804.0 | 1.00 | 0.78 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-471M | 470.0 | 955 | 0.91 | 0.71 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-561M | 560.0 | 1,172 | 0.84 | 0.64 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-681M | 680.0 | 1,382 | 0.76 | 0.60 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-821M | 820.0 | 1,623 | 0.69 | 0.55 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
| SPRH124-102M | 1000 | 2,120 | 0.62 | 0.47 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | 페라이트 | N |
【샘플 신청 】
애플리케이션
◾ 벅 컨버터
네트워크 통신 장비
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
