◾ 낮은 DCR, 높은 정격 전류.
◾ 자기 차폐 구조.
◾ 납 없는 제품, RoHS 준수.
◾ 캐리어 테이프 포장, SMT 공정에 적합.
◾ 벅 컨버터, 노트북, 디스플레이어, 네트워크 통신 장비 등에서 널리 사용됩니다.
◾ 작동 온도: -40℃ ～ +125℃(코일의 온도 상승 포함).
전기적 특성

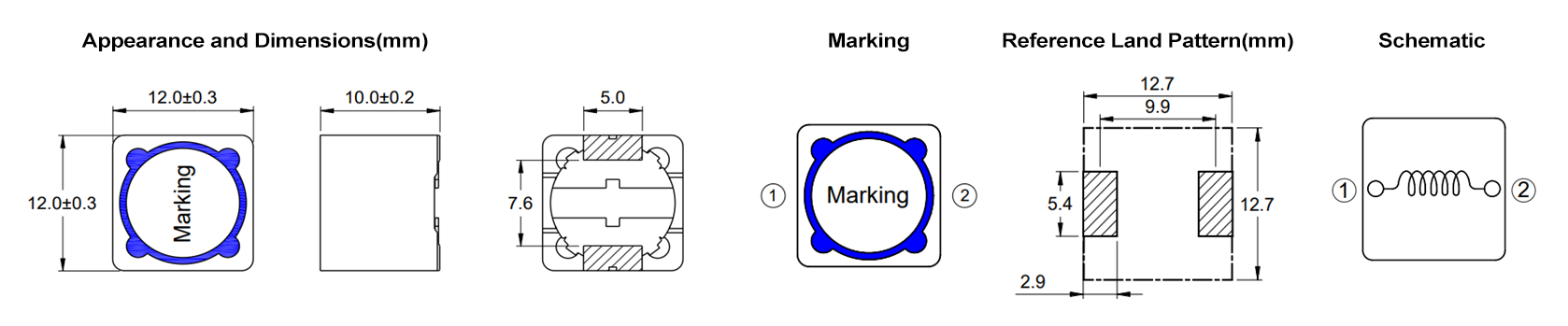

| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| SPRH1210-1R0N | 1.00 | 5.23 | 33.00 | 10.23 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-2R2N | 2.20 | 7.90 | 23.20 | 9.10 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-3R3N | 3.30 | 9.18 | 19.10 | 8.44 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-4R7N | 4.70 | 10.20 | 16.08 | 8.01 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-6R8N | 6.80 | 12.80 | 13.37 | 7.15 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-8R2N | 8.20 | 14.00 | 12.17 | 6.79 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-100M | 10.00 | 15.60 | 11.02 | 6.48 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-120M | 12.00 | 16.90 | 10.06 | 6.22 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-150M | 15.00 | 19.80 | 9.00 | 5.75 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-180M | 18.00 | 21.30 | 8.21 | 5.54 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-220M | 22.00 | 28.20 | 7.50 | 4.82 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-270M | 27.00 | 31.80 | 7.00 | 4.54 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-330M | 33.00 | 41.40 | 6.30 | 4.05 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-390M | 39.00 | 44.60 | 6.00 | 3.83 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-470M | 47.00 | 55.20 | 5.20 | 3.42 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-560M | 56.00 | 60.10 | 4.70 | 3.28 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-680M | 68.00 | 79.7 | 4.30 | 2.85 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-820M | 82.00 | 85.8 | 4.10 | 2.76 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-101M | 100.0 | 121.0 | 3.50 | 2.31 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-121M | 120.0 | 131.0 | 3.30 | 2.23 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-151M | 150.0 | 176.0 | 2.90 | 1.91 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-181M | 180.0 | 191.0 | 2.60 | 1.84 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-221M | 220.0 | 209.0 | 2.35 | 1.77 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-271M | 270.0 | 314.0 | 2.20 | 1.43 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-331M | 330.0 | 335.0 | 2.05 | 1.39 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-391M | 390.0 | 363.0 | 1.85 | 1.34 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-471M | 470.0 | 475.0 | 1.55 | 1.17 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-561M | 560.0 | 505.0 | 1.50 | 1.13 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-681M | 680.0 | 564.0 | 1.40 | 1.07 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-821M | 820.0 | 773.0 | 1.25 | 0.92 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
| SPRH1210-102M | 1000.0 | 938 | 1.10 | 0.83 | -40~125 | 12.00 | 12.00 | 10.00 | SMD | Y | 페라이트 | 1 |
【샘플 신청 】
애플리케이션
◾ 벅 컨버터
네트워크 통신 장비
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
