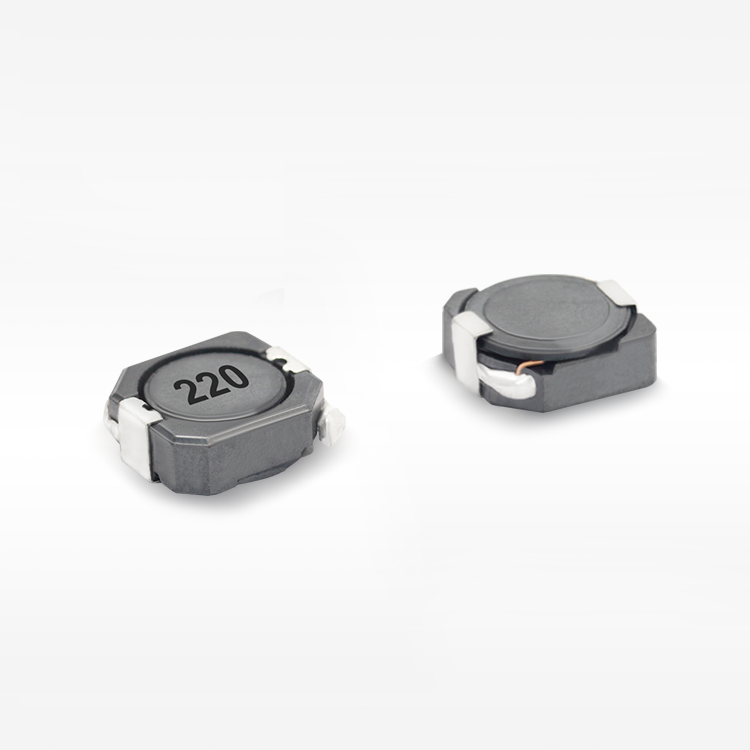

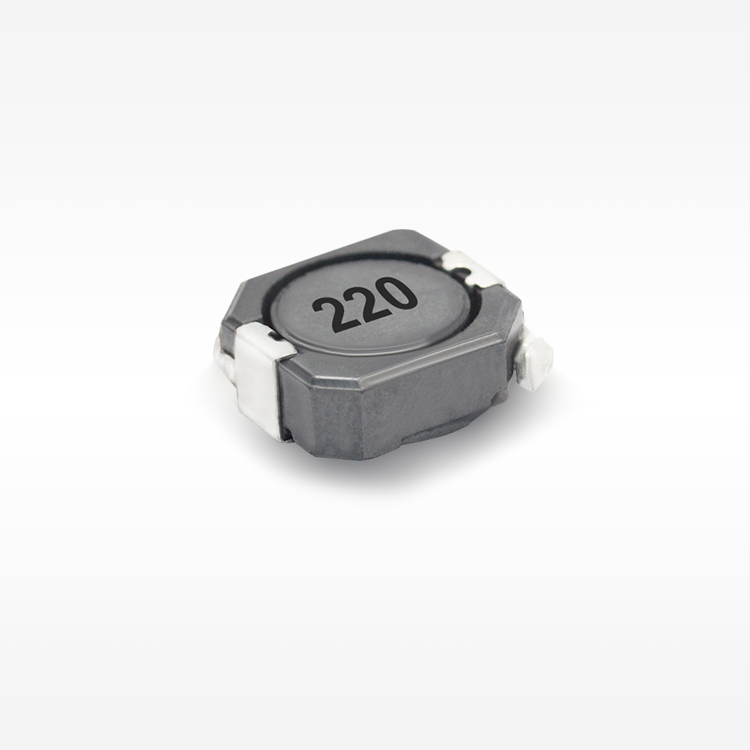

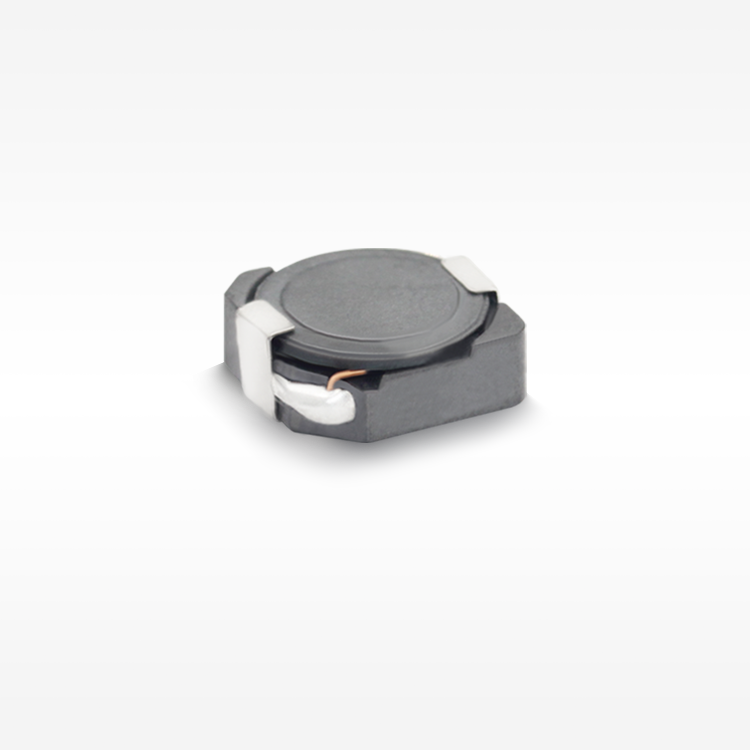

◾ 낮은 DCR, 높은 정격 전류.
◾ 자기 차폐 구조.
◾ 납 없는 제품, RoHS 준수.
◾ 캐리어 테이프 포장, SMT 공정에 적합.
◾ 벅 컨버터, 노트북, 디스플레이어, 네트워크 통신 장비 등에서 널리 사용됩니다.
◾ 작동 온도: -40℃ ～ +125℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| SPQ104-1R2N | 1.20 | 8.3 | 13 | 7.31 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-2R2N | 2.20 | 10.3 | 9.5 | 6.56 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-3R3N | 3.30 | 13.8 | 8 | 5.67 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-4R7N | 4.70 | 16 | 6.5 | 5.26 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-5R6N | 5.60 | 21.8 | 6 | 4.51 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-6R8N | 6.80 | 25.1 | 5.5 | 4.08 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-100M | 10.00 | 28 | 4.46 | 3.95 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-120M | 12.00 | 40.3 | 4 | 3.21 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-150M | 15.00 | 43.4 | 3.7 | 2.87 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-180M | 18.00 | 47.6 | 3.12 | 2.59 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-220M | 22.00 | 68.4 | 2.95 | 2.39 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-270M | 27.00 | 78.8 | 2.8 | 2.31 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-330M | 33.00 | 107 | 2.6 | 2.07 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-390M | 39.00 | 130 | 2.25 | 1.87 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-470M | 47.00 | 145 | 1.98 | 1.81 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-560M | 56.00 | 159 | 1.82 | 1.59 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-680M | 68.00 | 215 | 1.65 | 1.52 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-820M | 82.00 | 244 | 1.55 | 1.38 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-101M | 100.00 | 299 | 1.53 | 1.26 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-121M | 120.00 | 355 | 1.26 | 1.19 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-151M | 150.00 | 410 | 1.22 | 1.07 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-181M | 180.00 | 538 | 1.05 | 0.98 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-221M | 220.00 | 595 | 0.9 | 0.88 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-271M | 270.00 | 737 | 0.85 | 0.79 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-331M | 330.00 | 910 | 0.82 | 0.69 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-391M | 390.00 | 1120 | 0.66 | 0.66 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-471M | 470.00 | 1230 | 0.65 | 0.59 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-561M | 560.00 | 1550 | 0.57 | 0.56 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-681M | 680.00 | 1751 | 0.54 | 0.5 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-821M | 820.00 | 2620 | 0.48 | 0.42 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
| SPQ104-102M | 1000.00 | 2870 | 0.45 | 0.4 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | 페라이트 | N |
【샘플 신청 】
애플리케이션
◾ 벅 컨버터
네트워크 통신 장비
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
