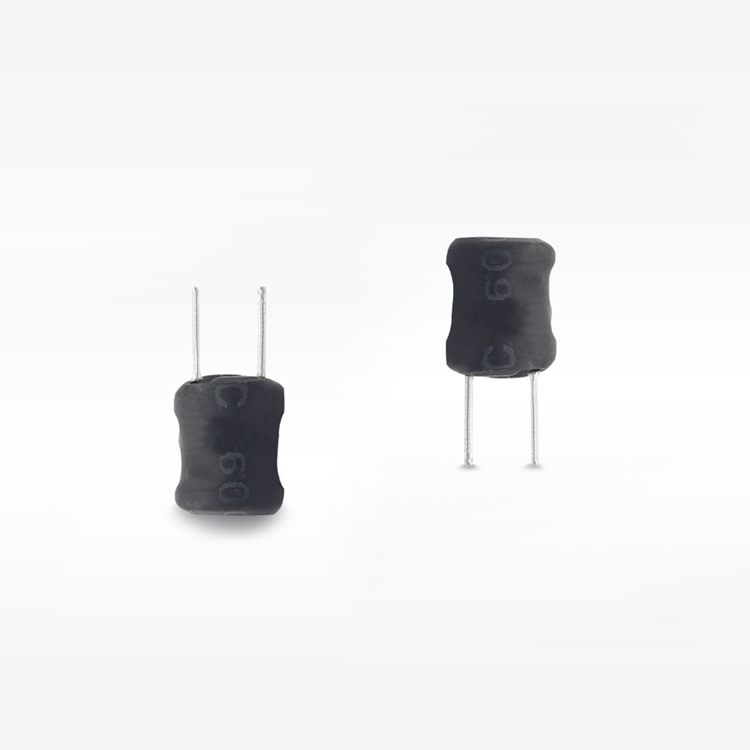

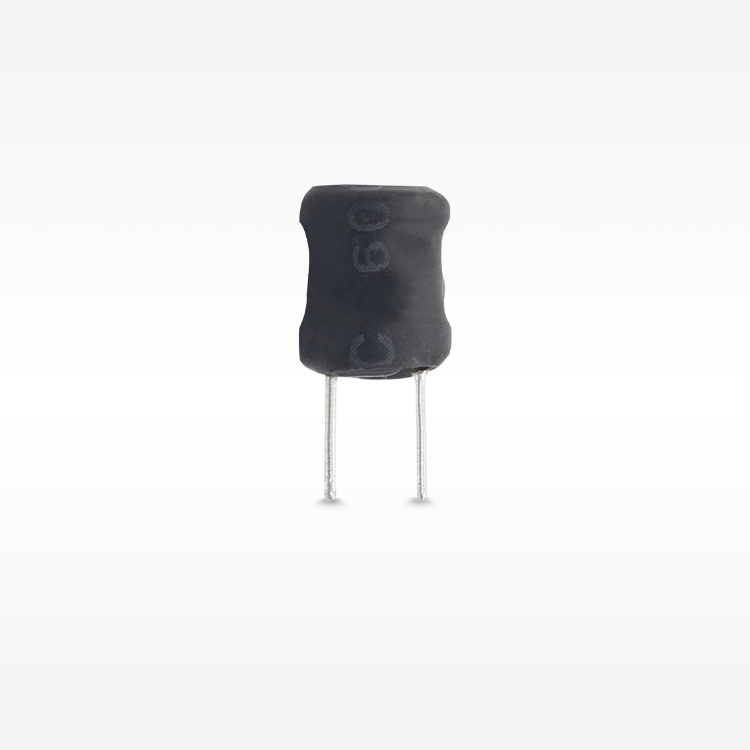

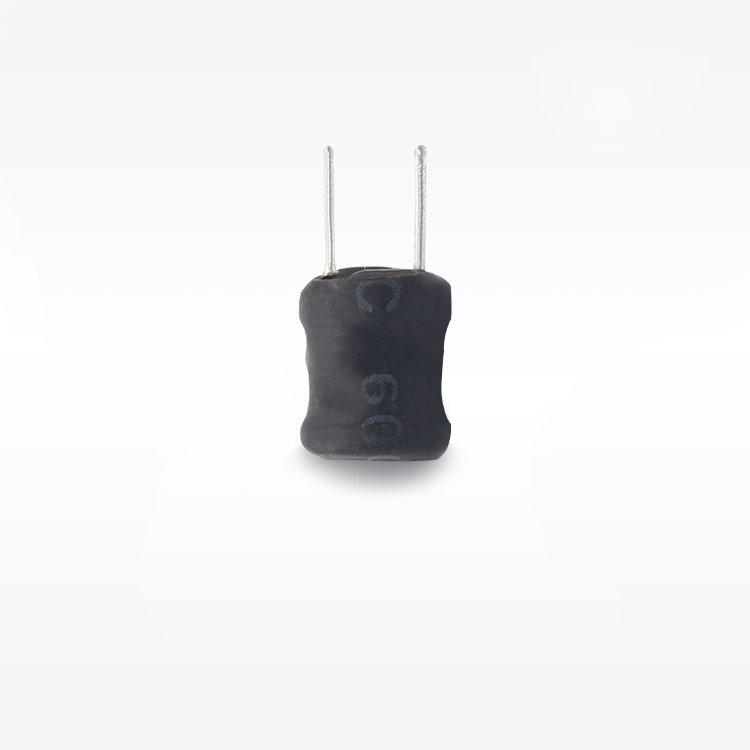

높은 신뢰성, 높은 일관성 인덕턴스
◾ 납 없는 제품, RoHS 준수.
코어는 우수한 기계적 및 환경 보호를 제공하기 위해 UL 열 수축 튜브로 캡슐화됩니다.
전원 공급, DC-DC 변환기, 컴퓨터 및 주변 장치에 널리 사용됩니다.
◾ 작동 온도: -40℃ ～ +125℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| PK0810-1R0M | 1.00 | 5.5 | 10.5 | 9.49 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-2R2M | 2.20 | 8.1 | 7.2 | 7.82 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-3R3M | 3.30 | 10.5 | 5.8 | 6.87 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-4R7M | 4.70 | 12.5 | 5 | 6.29 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-6R8M | 6.80 | 13.9 | 4.4 | 5.96 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-100K | 10.00 | 20.4 | 3.7 | 4.93 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-120K | 12.00 | 23.2 | 3.2 | 4.62 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-150K | 15.00 | 25.9 | 2.9 | 4.37 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-180K | 18.00 | 29.7 | 2.8 | 4.08 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-220K | 22.00 | 36.6 | 2.45 | 3.68 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-270K | 27.00 | 44.0 | 2.2 | 3.42 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-330K | 33.00 | 47.5 | 2.05 | 3.22 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-390K | 39.00 | 61.7 | 1.85 | 2.79 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-470K | 47.00 | 70.7 | 1.6 | 2.61 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-560K | 56.00 | 92.0 | 1.54 | 2.36 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-680K | 68.00 | 103.0 | 1.36 | 2.19 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-820K | 82.00 | 133.0 | 1.3 | 1.92 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-101K | 100.00 | 160.0 | 1.15 | 1.77 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-121K | 120.00 | 181.0 | 1.1 | 1.65 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-151K | 150.00 | 210.0 | 0.95 | 1.55 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-181K | 180.00 | 268.0 | 0.87 | 1.36 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-221K | 220.00 | 311.0 | 0.8 | 1.26 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-271K | 270.00 | 386.0 | 0.67 | 1.13 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-331K | 330.00 | 441.0 | 0.64 | 1.07 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-391K | 390.00 | 534.0 | 0.59 | 0.96 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-471K | 470.00 | 668.0 | 0.53 | 0.85 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-561K | 560.00 | 788.0 | 0.49 | 0.76 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-681K | 680.00 | 1046.0 | 0.47 | 0.66 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-821K | 820.00 | 1282.0 | 0.39 | 0.57 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-102K | 1000.00 | 1596.0 | 0.37 | 0.51 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-222K | 1200.00 | 3080.0 | 0.25 | 0.37 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-472K | 4700.00 | 6400.0 | 0.19 | 0.26 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
| PK0810-103K | 10000.00 | 14400.0 | 0.13 | 0.17 | -40~125 | 9.50 | 9.50 | 12.50 | DIP | N | 페라이트 | N |
【샘플 신청 】
애플리케이션
◾ 벅 컨버터
네트워크 통신 장비
전력 증폭기
전원 공급
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
