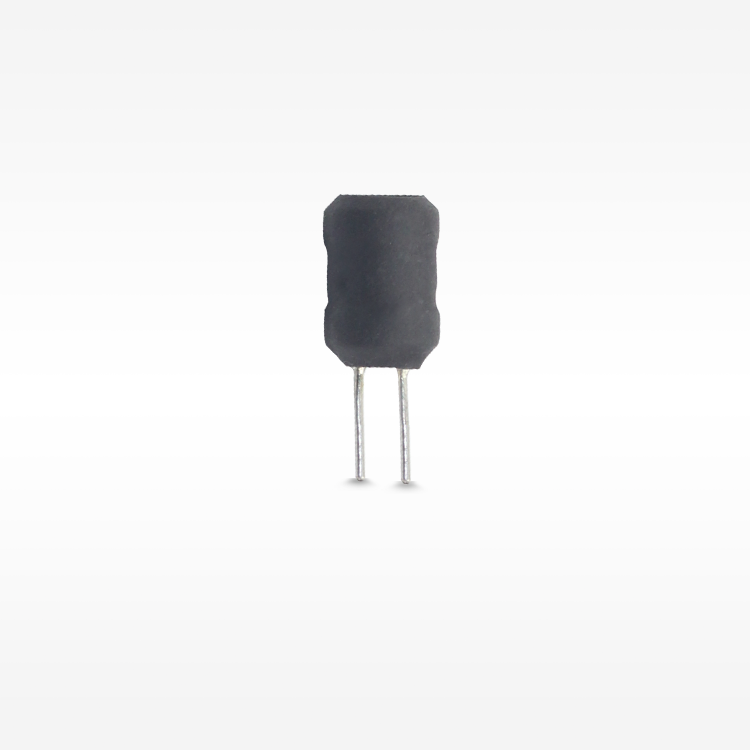

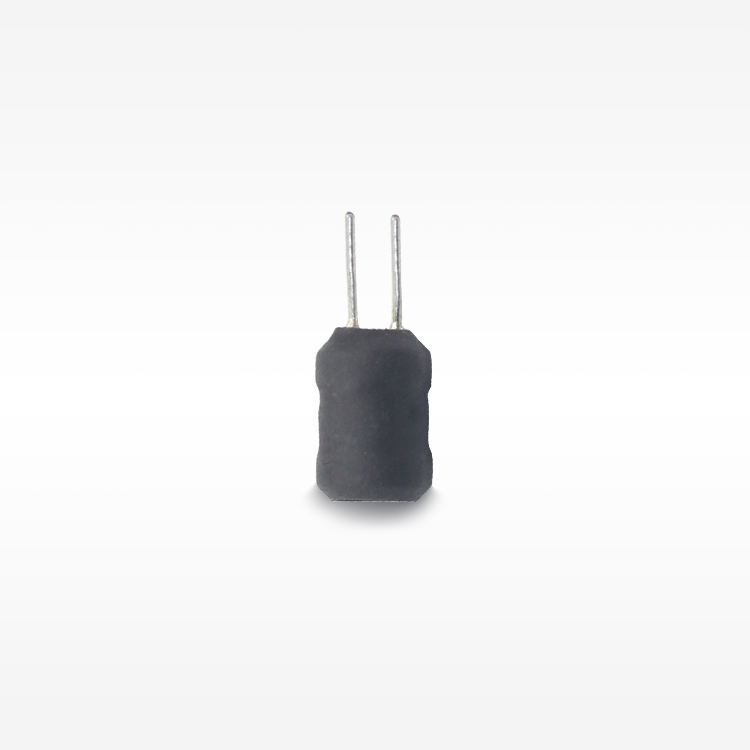

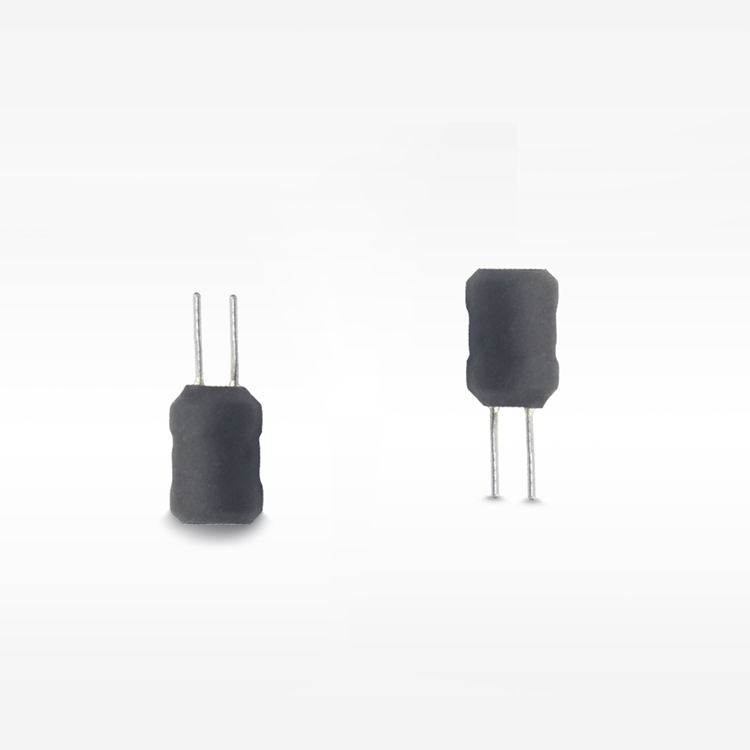

높은 신뢰성, 높은 일관성 인덕턴스
◾ 납 없는 제품, RoHS 준수.
코어는 우수한 기계적 및 환경 보호를 제공하기 위해 UL 열 수축 튜브로 캡슐화됩니다.
전원 공급, DC-DC 변환기, 컴퓨터 및 주변 장치에 널리 사용됩니다.
◾ 작동 온도: -40℃ ～ +125℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| PK0406-1R0M | 1 | 14.5 | 4.3 | 4.58 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-2R2M | 2.2 | 22 | 2.9 | 3.48 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-3R3M | 3.3 | 27 | 2.5 | 3.17 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-4R7M | 4.7 | 36.8 | 2 | 2.83 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-6R8M | 6.8 | 53.3 | 1.63 | 2.27 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-100K | 10 | 73.1 | 1.4 | 1.95 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-120K | 12 | 86.5 | 1.25 | 1.84 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-150K | 15 | 117 | 1.14 | 1.48 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-180K | 18 | 138 | 1.1 | 1.37 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-220K | 22 | 150 | 1.02 | 1.26 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-270K | 27 | 193 | 0.85 | 1.15 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-330K | 33 | 225 | 0.8 | 1.08 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-390K | 39 | 241 | 0.73 | 0.98 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-470K | 47 | 321 | 0.71 | 0.88 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-560K | 56 | 350 | 0.63 | 0.84 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-680K | 68 | 445 | 0.59 | 0.71 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-820K | 82 | 501 | 0.52 | 0.68 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-101K | 100 | 661 | 0.47 | 0.59 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-121K | 120 | 750 | 0.43 | 0.54 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-151K | 150 | 857 | 0.39 | 0.52 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-181K | 180 | 1070 | 0.37 | 0.45 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-221K | 220 | 1186 | 0.33 | 0.44 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-271K | 270 | 1750 | 0.3 | 0.36 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-331K | 330 | 2000 | 0.27 | 0.34 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-391K | 390 | 2160 | 0.23 | 0.32 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-471K | 470 | 2890 | 0.22 | 0.28 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-561K | 560 | 3133 | 0.18 | 0.27 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-681K | 680 | 4280 | 0.17 | 0.23 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-821K | 820 | 4600 | 0.16 | 0.22 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
| PK0406-102K | 1000 | 6520 | 0.14 | 0.18 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | N | 페라이트 | N |
【샘플 신청 】
애플리케이션
◾ 벅 컨버터
네트워크 통신 장비
전력 증폭기
전원 공급
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
