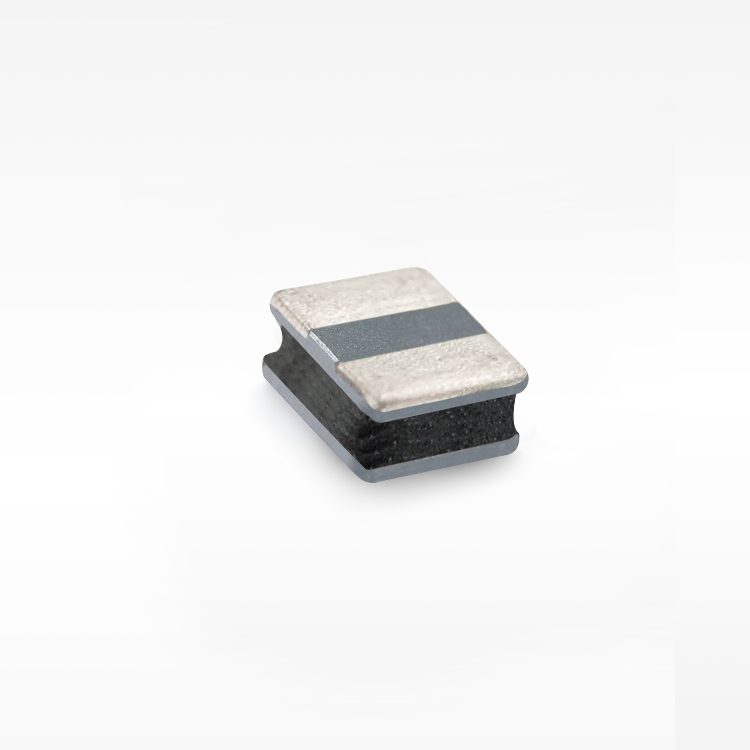

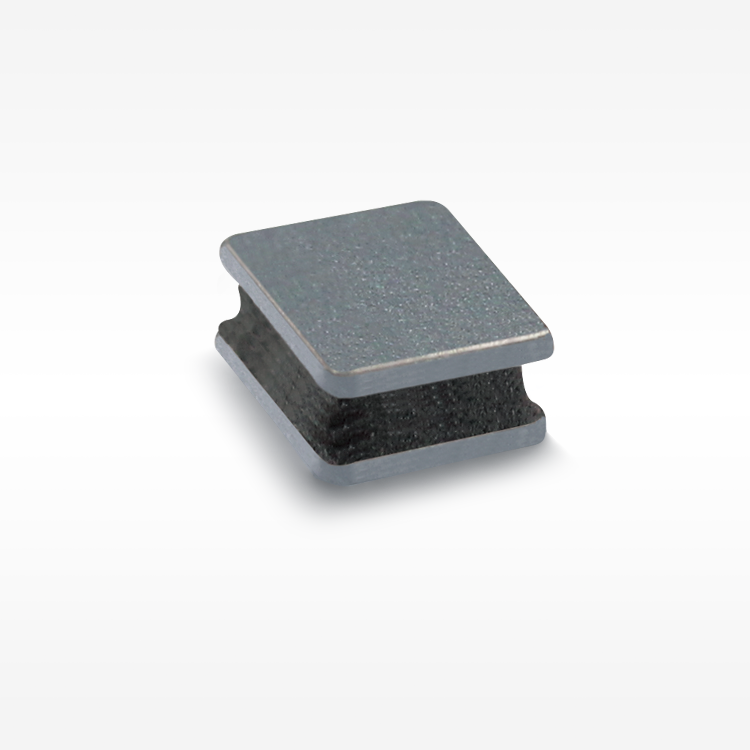

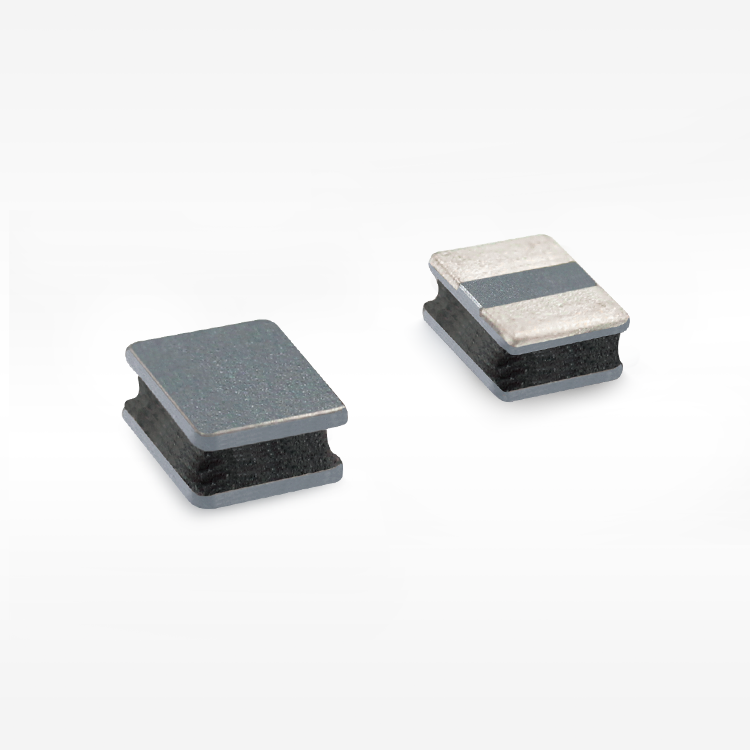

자기성 거미로 보호된 구조, 초저음소리
자기 보호 구조: 전자기 간섭 (EMI) 에 대한 뛰어난 저항성
◾ 소형, 높은 정격 전류, 낮은 DCR.
◾ 캐리어 테이프 포장, SMT 공정에 적합.
DC-DC 변환기, 휴대 전화, PDA, DSC 등에 널리 사용됩니다.
작동 온도: -40°C +125°C (coil의 온도 상승을 포함)
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| CWPA252012-R47M | 0.47 | 61 | 4.27 | 2.34 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-R68M | 0.68 | 74 | 3.68 | 2.13 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-1R0M | 1.00 | 90 | 2.90 | 2.1 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-1R2M | 1.20 | 129 | 2.67 | 1.59 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-1R5M | 1.50 | 147 | 2.51 | 1.53 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-2R2M | 2.20 | 216.00 | 2.07 | 1.25 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-2R7M | 2.70 | 239.00 | 1.92 | 1.19 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-3R3M | 3.30 | 264.00 | 1.80 | 1.13 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-4R7M | 4.70 | 377.00 | 1.25 | 0.95 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-5R6M | 5.60 | 538.00 | 1.25 | 0.80 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-6R8M | 6.80 | 581.00 | 1.10 | 0.75 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-8R2M | 8.20 | 658.00 | 1.10 | 0.71 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-100M | 10.00 | 690.00 | 0.88 | 0.68 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-120M | 12.00 | 1075.00 | 0.88 | 0.56 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
| CWPA252012-150M | 15.00 | 1591.00 | 0.77 | 0.46 | -40~+125 | 2.50 | 2.00 | 1.20 | SMD | Y | 페라이트 | N |
【샘플 신청 】
애플리케이션
◾ DC-DC 변환기
스위치 컨트롤러
휴대용 전력
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
데이터시트 다운로드:
CWPA252012.pdf
