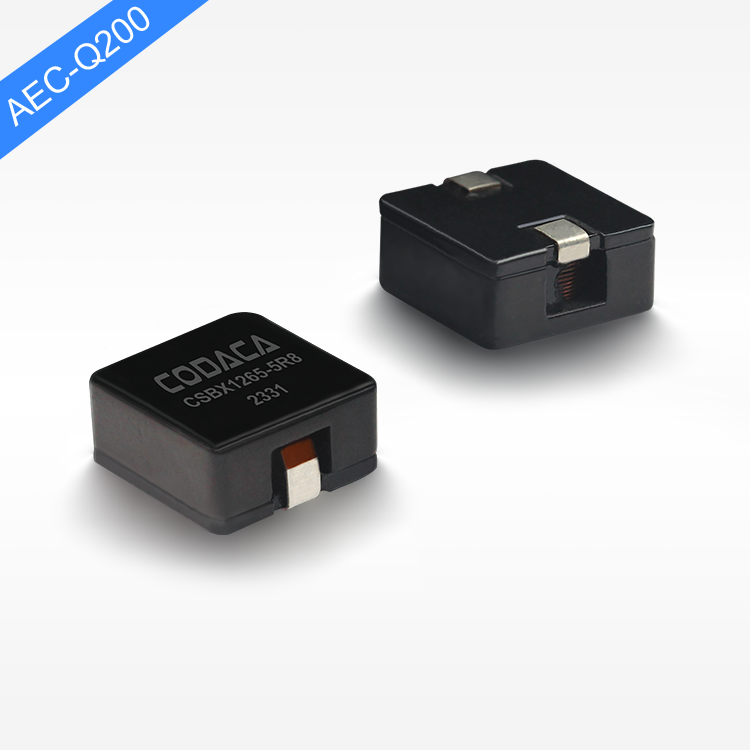

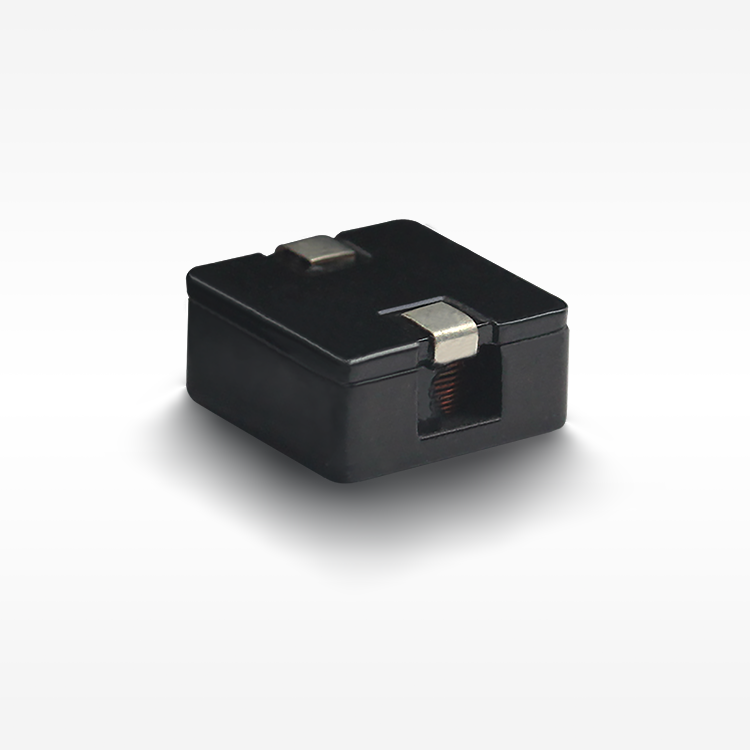

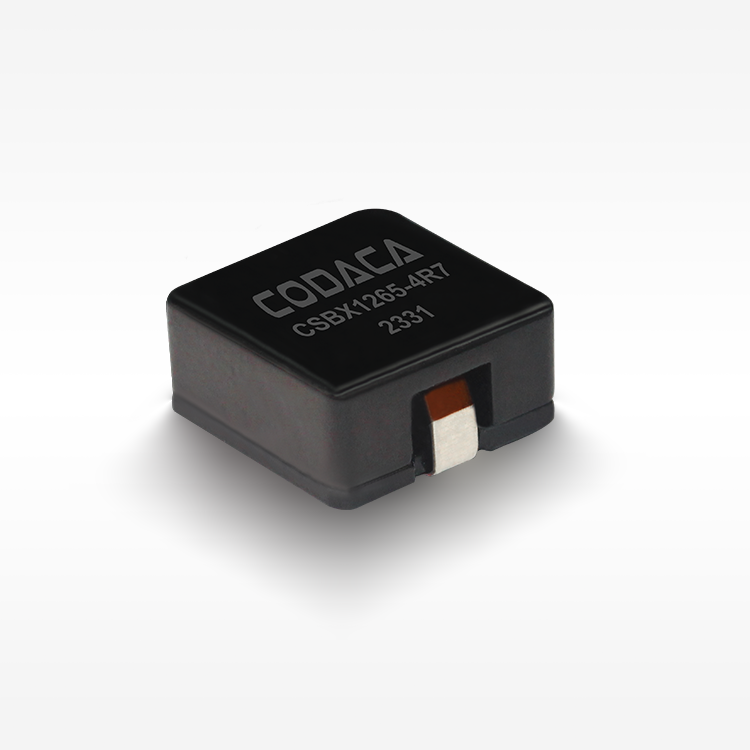

◾ 자기 차폐 구조: 전자기 간섭(EMI)에 대한 우수한 저항.
◾ 평면 와이어 권선, 낮은 DC 저항을 달성.
◾ 낮은 손실, 높은 효율, 넓은 적용 주파수 및 적용 범위.
◾ 경량 설계, 공간 절약, 고밀도 SMT에 적합.
◾ AEC-Q200 준수 제품.
◾ 작동 온도 : -55℃ ～ +150℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| CSBX1265-R20M | 0.20 | 0.32 | 110.00 | 36.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-R47M | 0.47 | 0.65 | 90.00 | 32.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-R85M | 0.85 | 0.90 | 63.00 | 26.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-1R3M | 1.30 | 1.69 | 50.00 | 25.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-2R0M | 2.00 | 2.25 | 41.00 | 23.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-2R7M | 2.70 | 3.25 | 35.00 | 20.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-3R6M | 3.60 | 4.20 | 30.00 | 17.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-4R7M | 4.70 | 5.42 | 27.00 | 14.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-5R8M | 5.80 | 6.93 | 24.00 | 12.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-7R3M | 7.30 | 5.68 | 18.50 | 13.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-9R2M | 9.20 | 7.24 | 16.30 | 12.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-110M | 11.00 | 8.87 | 15.00 | 11.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-130M | 13.00 | 10.20 | 13.50 | 10.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-150M | 15.00 | 12.30 | 12.50 | 9.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-180M | 18.00 | 15.20 | 11.20 | 8.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-220M | 22.00 | 18.60 | 10.70 | 8.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-270M | 27.00 | 23.90 | 9.50 | 6.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-330M | 33.00 | 26.30 | 8.80 | 5.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-390M | 39.00 | 40.30 | 8.00 | 4.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
| CSBX1265-470M | 47.00 | 54.50 | 7.20 | 4.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 복합재 | 0 |
【샘플 신청 】
애플리케이션
◾ 에너지 저장 시스템
◾ 오디오 앰프
◾ 장비 전원 공급 장치
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
