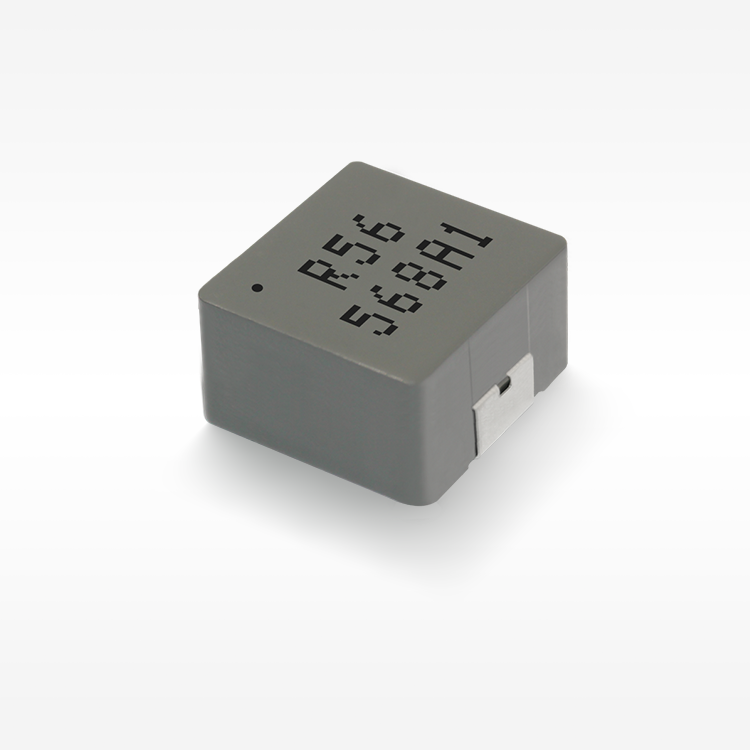

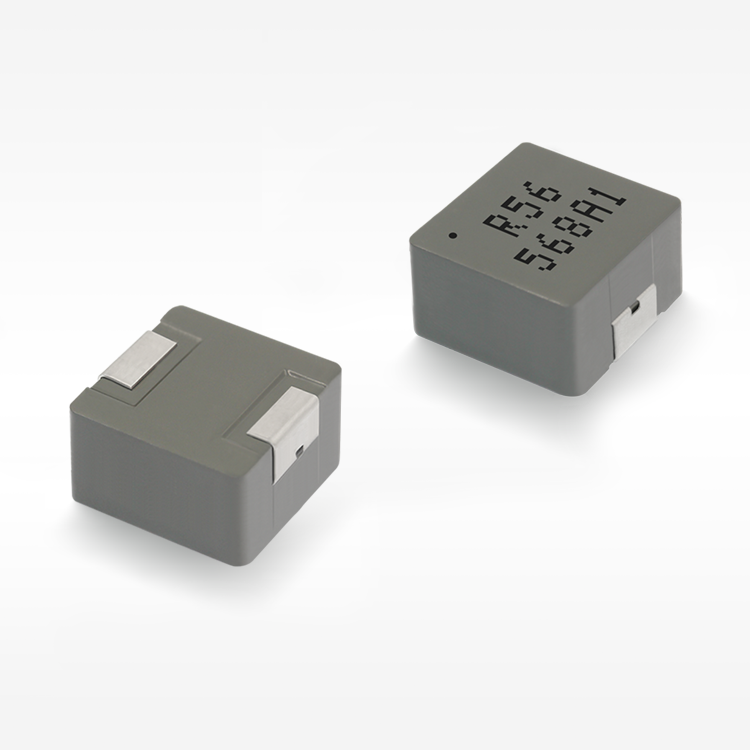

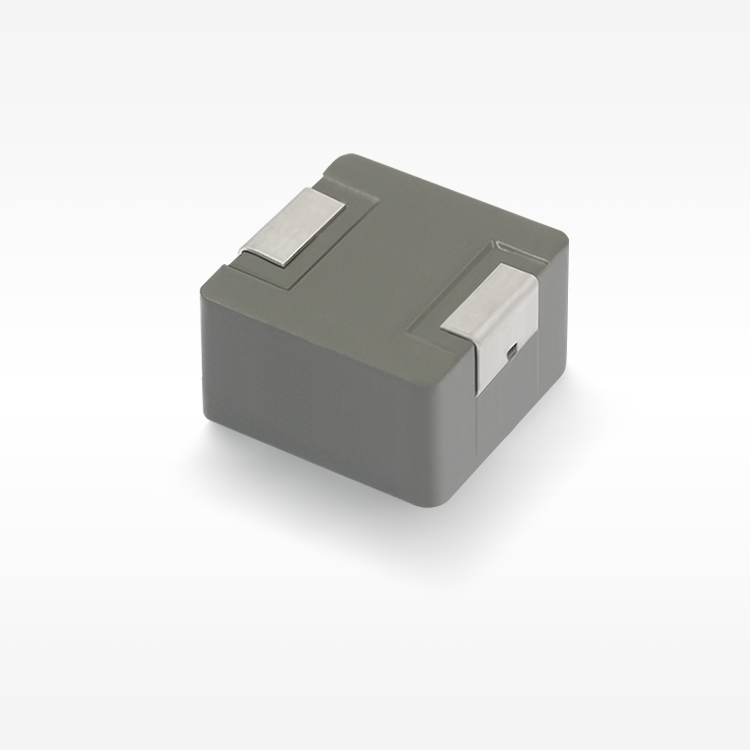

◾ 자기 차폐 구조, 전자기 간섭(EMI)에 대한 우수한 저항.
◾ 복합 구조, 초저 소음.
◾ 낮은 손실, 높은 효율, 넓은 적용 주파수.
◾ 경량 설계, 공간 절약, 고밀도 SMT에 적합.
◾ 낮은 손실 합금 분말로 성형, 낮은 임피던스, 작은 기생 정전 용량.
◾ 작동 온도: -40℃ ～ +125℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| CSAC0750-R22M | 0.22 | 2.50 | 33.00 | 26.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-R33M | 0.33 | 3.40 | 32.00 | 24.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-R47M | 0.47 | 3.50 | 24.00 | 20.50 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-R56M | 0.56 | 3.80 | 21.50 | 20.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-R68M | 0.68 | 4.40 | 18.00 | 17.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-R82M | 0.82 | 5.20 | 16.50 | 16.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-1R0M | 1.00 | 6.00 | 15.50 | 15.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-1R5M | 1.50 | 8.40 | 13.00 | 12.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-2R2M | 2.20 | 12.20 | 12.00 | 10.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-3R3M | 3.30 | 18.90 | 11.00 | 8.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-4R7M | 4.70 | 25.00 | 10.00 | 6.50 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-5R6M | 5.60 | 30.80 | 9.00 | 6.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-6R8M | 6.80 | 40.30 | 8.70 | 5.50 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-8R2M | 8.20 | 53.00 | 8.30 | 5.00 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-100M | 10.00 | 60.20 | 7.60 | 4.50 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-150M | 15.00 | 82.20 | 7.00 | 3.50 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-220M | 22.00 | 115.00 | 4.00 | 2.70 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-330M | 33.00 | 187.00 | 3.50 | 2.20 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-470M | 47.00 | 284.00 | 3.00 | 1.90 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
| CSAC0750-560M | 56.00 | 330.00 | 2.50 | 1.60 | -40~125 | 7.35 | 6.65 | 4.85 | SMD | Y | 카르보닐 파우더 | N |
【샘플 신청 】
애플리케이션
◾ DC-DC 변환기
◾ 서버
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
