◾ Төмен DCR, жоғары номиналды ток.
◾ Магниттік қорғаныс құрылымы.
◾ Қорғасынсыз өнім, RoHS стандарттарына сәйкес.
◾ Тасымалдаушы лентада орау, SMT процесіне жарамды.
◾ Бак түрлендіргішінде, дисплейде, автомобиль электроникасында, тұрмыстық техникада және т.б. кеңінен қолданылады.
◾ Жұмыс температурасы: -40℃ ～ +125℃(Катушканың температурасының көтерілуін қоса алғанда).

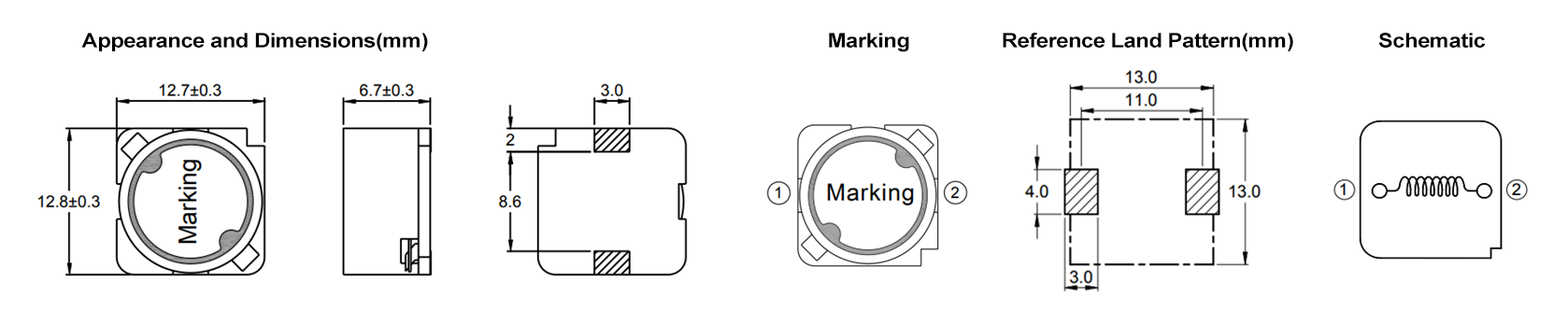

Электрлік сипаттамалар
| Бөлім нөмірі | Индуктивтілік (μH) | DCR Тип (мΩ) | Isat (A) | Irms (A) | Жұмыс (℃) | Ұзындық (мм) | Ені (мм) | Биіктігі (мм) | Орнату | Қорғаныс | Ядро материалы | AEC Деңгейі |
| SPBL1270-100M | 10 | 24.5 | 7.2 | 4.61 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-150M | 15 | 37.5 | 5.9 | 3.73 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-220M | 22 | 46 | 4.9 | 3.37 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-330M | 33 | 70 | 4 | 2.73 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-470M | 47 | 95 | 3.3 | 2.34 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-680M | 68 | 121 | 2.7 | 2.08 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-820M | 82 | 149 | 2.5 | 1.87 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-101M | 100 | 192 | 2.25 | 1.65 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-151M | 150 | 273 | 1.8 | 1.38 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-221M | 220 | 338 | 1.5 | 1.24 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-331M | 330 | 570 | 1.25 | 0.96 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-471M | 470 | 820 | 1.05 | 0.8 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-681M | 680 | 1180 | 0.85 | 0.66 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-821M | 820 | 1420 | 0.78 | 0.61 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
| SPBL1270-102M | 1000 | 1700 | 0.7 | 0.55 | -40~125 | 12.80 | 12.70 | 6.70 | SMD | Y | Феррит | Н |
【Үлгі қолдану 】
ҚOLДАУ
◾ Бак конвертері
Желілік байланыс жабдықтары
Ескертпелер
◾ Барлық деректер 25℃ қоршаған орта температурасына негізделіп тексерілген.
◾ Индуктивтілік өлшеу жағдайы 100kHz, 0.5V.
◾ Қанықтылық ток: индуктивтілік бастапқы мәнінің 30% -ға төмендеген кездегі DC токтың нақты мәні.
◾ Температураның көтерілуі ток: температураның көтерілуі ΔT50℃ (Ta=25℃) болған кездегі DC токтың нақты мәні.
◾ Арнайы ескерту: Схема дизайны, компоненттерді орналастыру, PCB өлшемі мен қалыңдығы, салқындату жүйесі және т.б.
◾ Барлығы өнімнің температурасын әсер етеді. Өнімнің температурасын соңғы қолдануда тексеріңіз.
Сақтау
◾ Өнімнің орау сақтау жағдайы: температура 5～40℃, RH≤70%.
◾ Пайдалану үшін шығарылған жағдайда, қалған өнімдер пластик пакеттерде тығыздалуы керек және жоғарыда көрсетілген шарттарға сәйкес сақталуы тиіс, терминалдардың (электродтардың) тотығуын болдырмау үшін, дәнекерлеу күйіне әсер етеді.
◾ Сақтау үшін Codaca Электрондық продукtlарды басқа еткiлерге негізделген 12 айдан кейін сақтау тұрғыздырылмайды, соңғыда арнайы өнерлiктердегi дегенмейтiн жағдай қозғалтудың жақсы емес нәтижесіне өтеді. Сондықтан, барлық продукtlар қыру құнына негізделетiн 12 ай ішiнде қолданылмастырылады.
◾ Өнімдерді жарамсыз сақтау жағдайларында, мысалы, жоғары температураға, жоғары ылғалдылыққа, шаңға немесе коррозияға ұшырайтын жерлерде сақтамаңыз.
◾ Өнімдерді әрдайым абайлап ұстаңыз.
◾ Электродтарға тікелей жалаң қолмен тимеңіз, себебі майдың бөлінуі дәнекерлеуді тежейді.
◾ Дәнекерлеу үшін әрдайым оңтайлы жағдайларды қамтамасыз етіңіз.
Деректер парағын жүктеу:
SPBL1270.pdf
