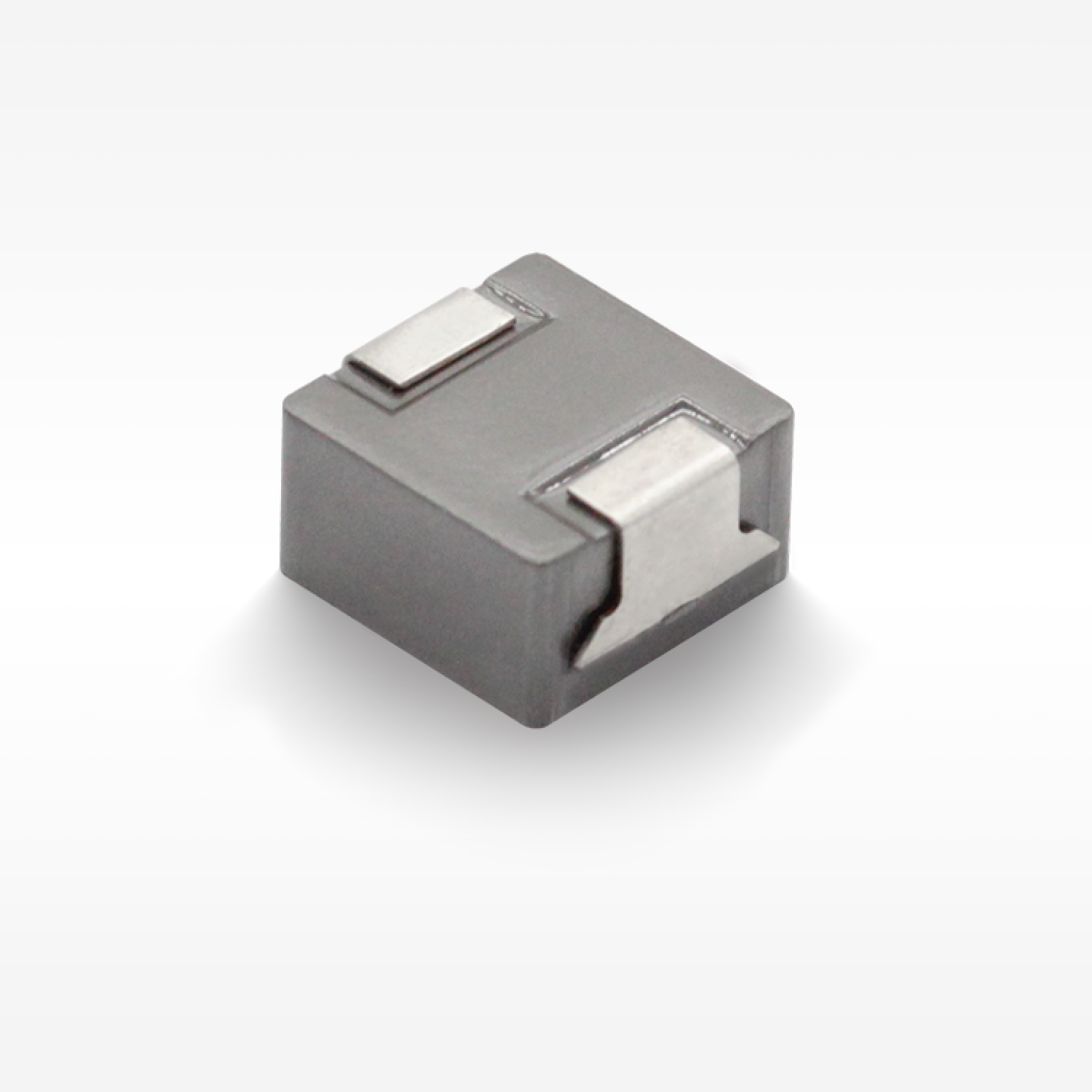

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ 複合構造、超低バズノイズ。
◾ 低損失、高効率、広い適用周波数。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 低損失合金粉末で成形：低インピーダンス、小さな寄生容量。
◾ AEC-Q200製品。
◾ 動作温度 : -55℃ ～ +165℃（コイルの温度上昇を含む）。

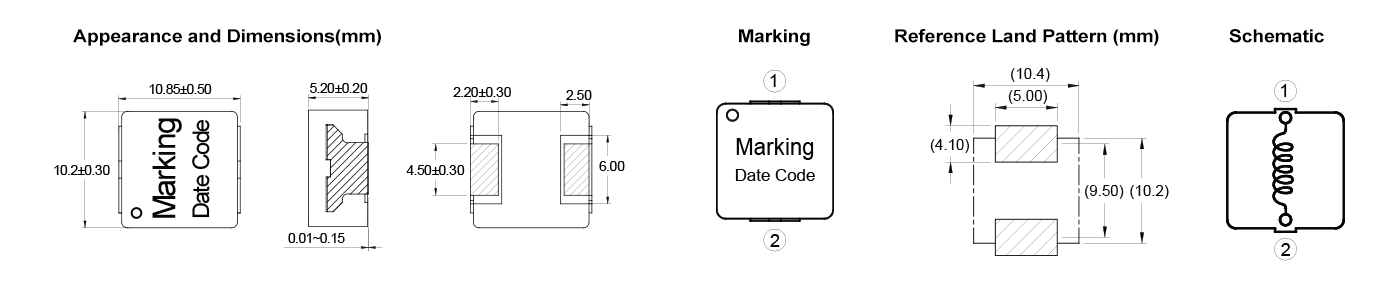

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| VSHB1054T-1R0MC | 1.00 | 2.3 | 28.5 | 30.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-1R5MC | 1.50 | 2.9 | 24.5 | 25.30 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-2R2MC | 2.20 | 4.0 | 23.0 | 23.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-2R5MC | 2.50 | 4.7 | 22.5 | 21.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-3R3MC | 3.30 | 6.2 | 19.2 | 18.70 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-4R7MC | 4.70 | 8.3 | 15.5 | 14.50 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-5R6MC | 5.60 | 10.0 | 14.8 | 14.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-6R8MC | 6.80 | 11.5 | 13.3 | 12.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-8R2MC | 8.20 | 15.5 | 12.4 | 10.50 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-100MC | 10.00 | 20.5 | 11.8 | 8.80 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-150MC | 15.00 | 27.2 | 8.5 | 7.60 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-220MC | 22.00 | 38.0 | 7.3 | 6.30 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-330MC | 33.00 | 60.0 | 6.5 | 5.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-470MC | 47.00 | 83.0 | 4.7 | 4.20 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-560MC | 56.00 | 95.0 | 4.2 | 3.90 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-680MC | 68.00 | 120.0 | 3.9 | 3.40 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
| VSHB1054T-101MC | 100.00 | 190.0 | 3.3 | 3.00 | -55~165 | 10.85 | 10.20 | 5.20 | SMD | Y | 合金粉 | 0 |
【サンプル申請 】
適用
◾ ヘッドライト
◾ 車載スーパーチャージャー
◾ 自動車シートモータードライバー
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、1.0V。
◾ 飽和電流：インダクタンスが初期値の20%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT40℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
VSHB1054T.pdf
