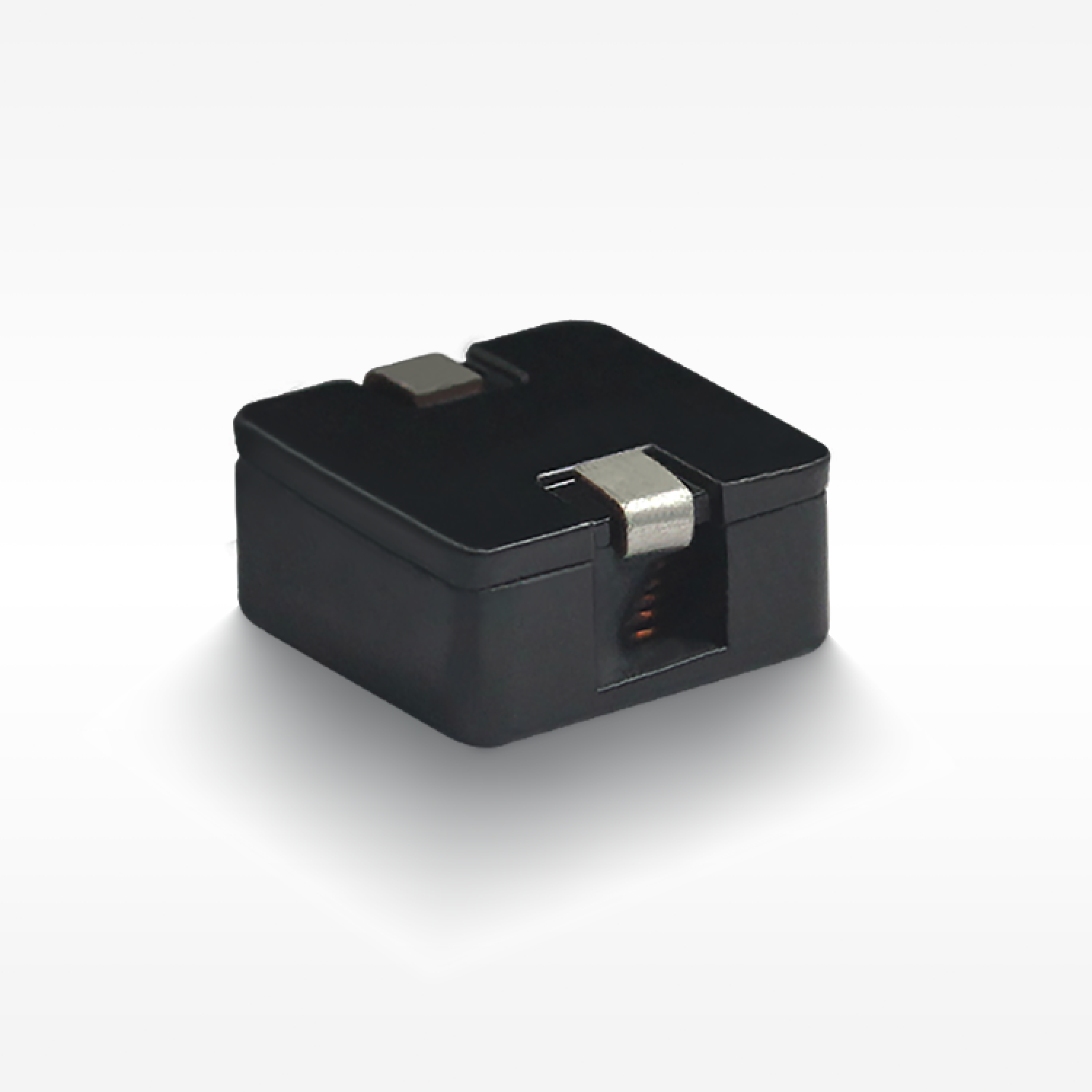

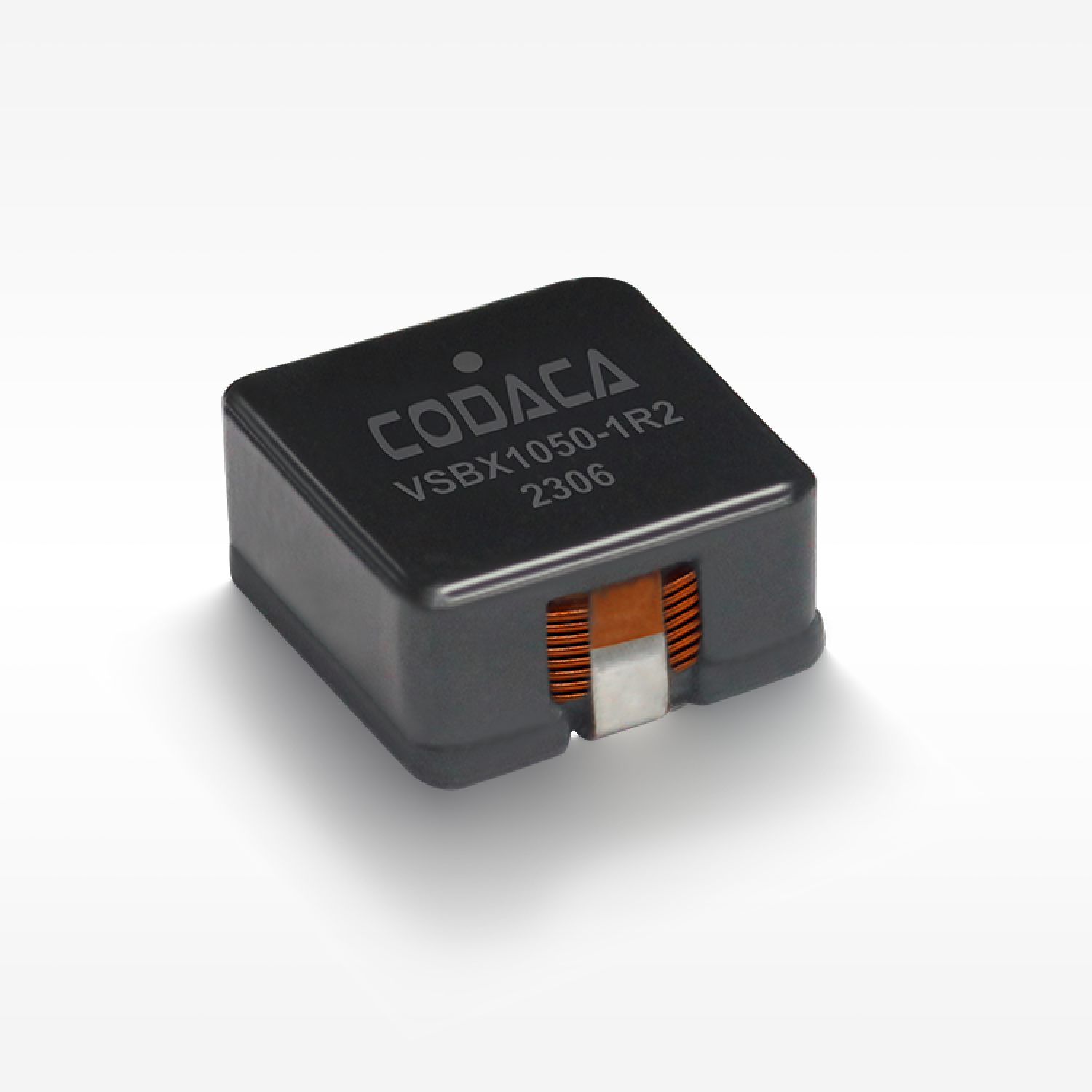

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 軽量設計、スペースを節約、高密度SMTに適している。

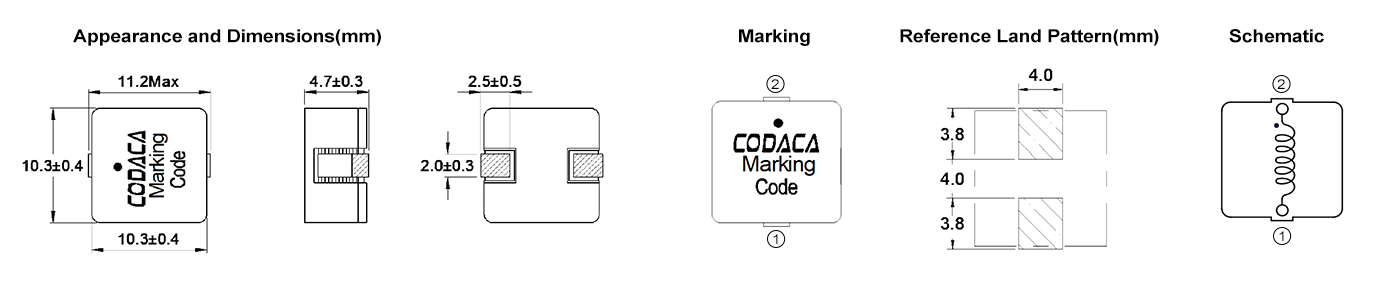

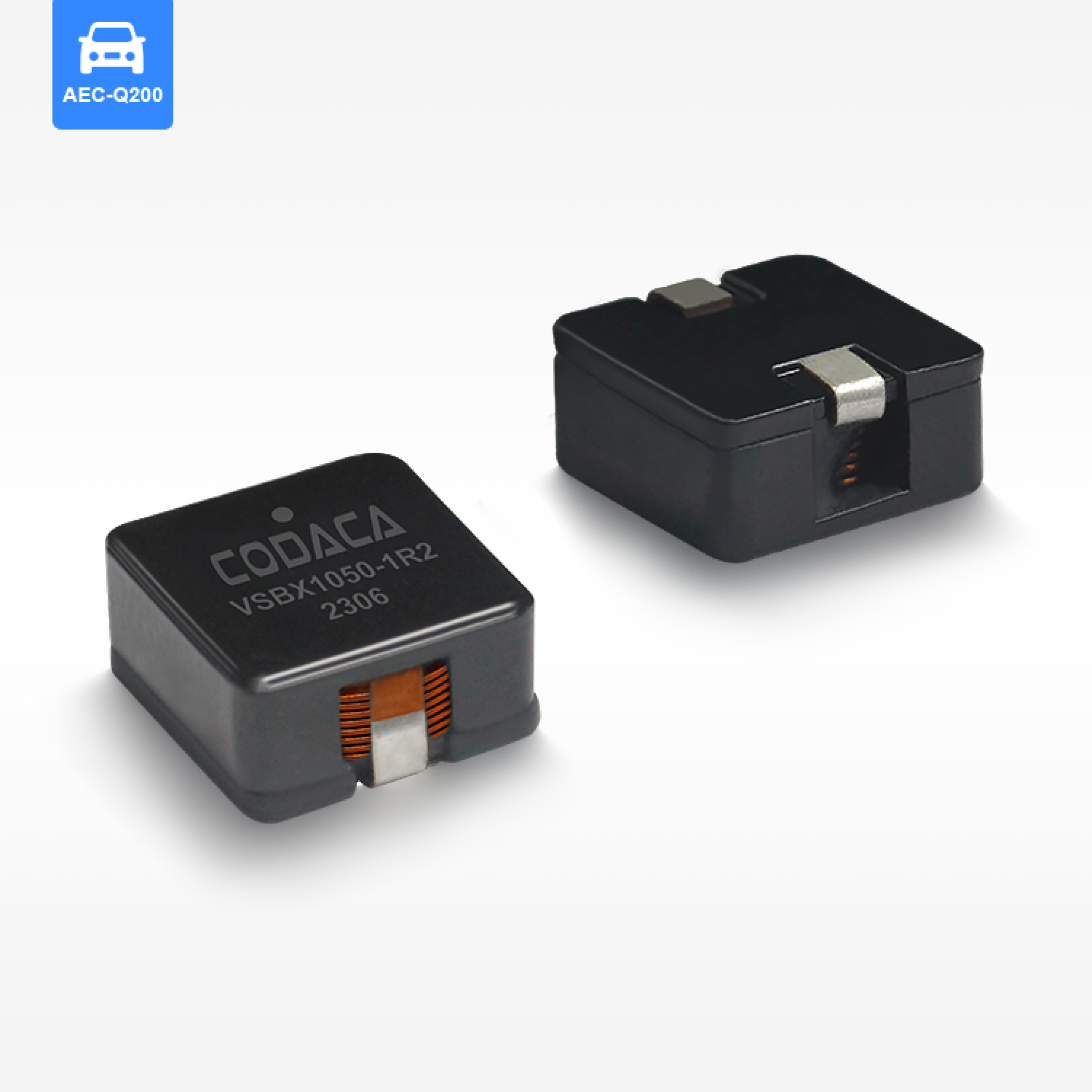

◾ AEC-Q200準拠製品。
◾ 動作温度：-55℃ ～ +155℃（コイルの温度上昇を含む）。
電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド |
コア 素材 |
AEC 等級 |
| VSBX1050-R72M | 0.72 | 1.23 | 40.00 | 23.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-1R2M | 1.20 | 1.95 | 33.00 | 19.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-1R8M | 1.80 | 2.83 | 27.00 | 17.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-2R4M | 2.40 | 4.00 | 23.00 | 14.50 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-3R3M | 3.30 | 5.60 | 20.00 | 11.70 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-4R2M | 4.20 | 7.05 | 17.50 | 11.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-5R2M | 5.20 | 8.33 | 16.00 | 10.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-6R3M | 6.30 | 10.60 | 14.00 | 9.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-7R5M | 7.50 | 13.00 | 13.00 | 8.00 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-8R9M | 8.90 | 15.50 | 12.00 | 7.10 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
| VSBX1050-100M | 10.00 | 20.20 | 11.00 | 6.20 | -55~155 | 11.20 | 10.70 | 5.00 | SMD | Y | 合金 | 0 |
【サンプル申請 】
適用
◾ 回路 / バック回路
◾ DC/DCコンバータ / LEDドライバ
◾ ライト / 車両BMS / 車両電気 / モーターコントローラ
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
VSBX1050.pdf
