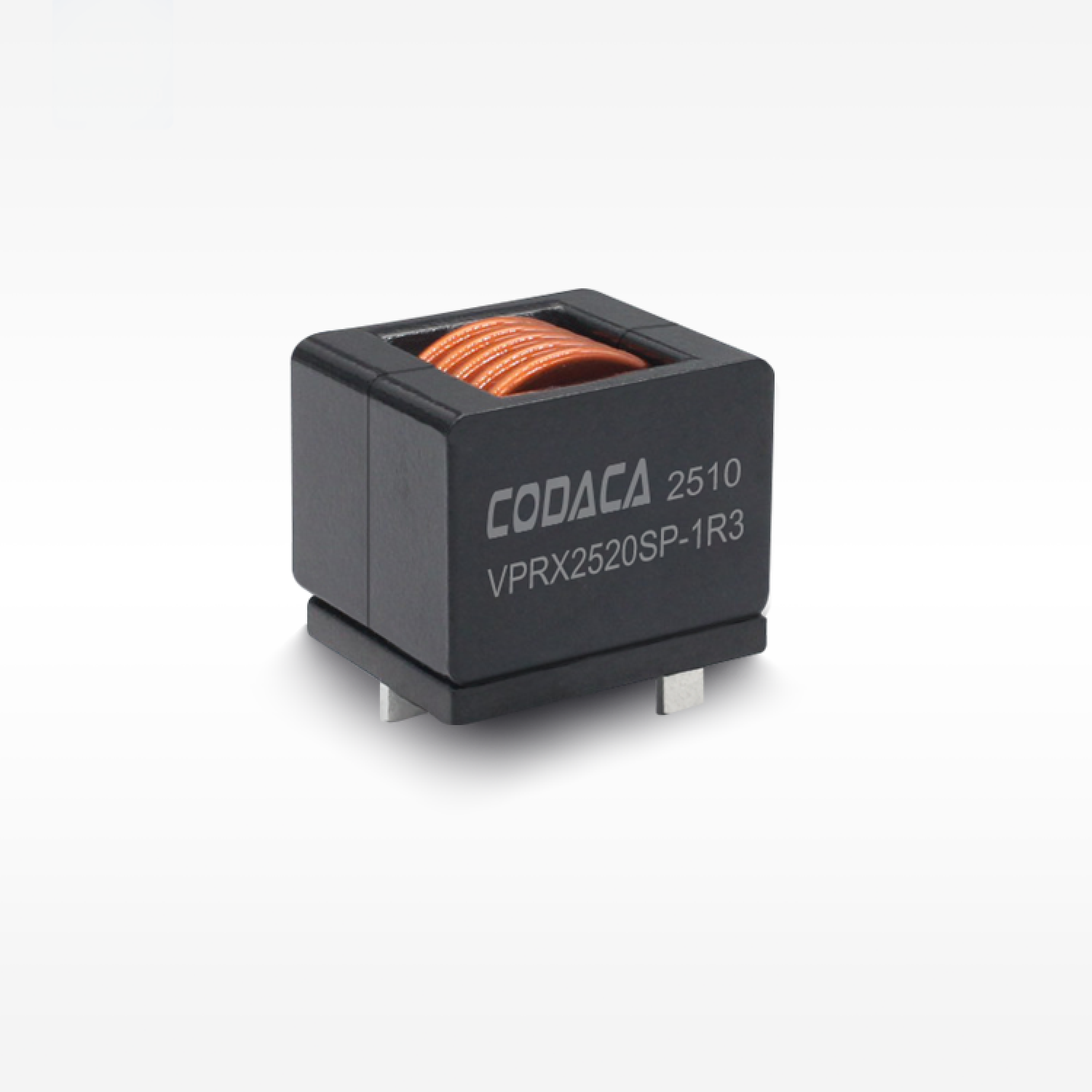

◾ 高ピーク電流を処理するための優れたDCバイアス能力。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ インダクタンス値と飽和電流は温度の影響を受けにくい。
◾ 磁気シールド構造、優れた電磁干渉耐性。
◾ コンパクトなデザインでPCBの取り付け面積を節約。
◾ 使用温度範囲 : -55°C～+155°C（コイルの温度上昇を含む）。
電気的特性

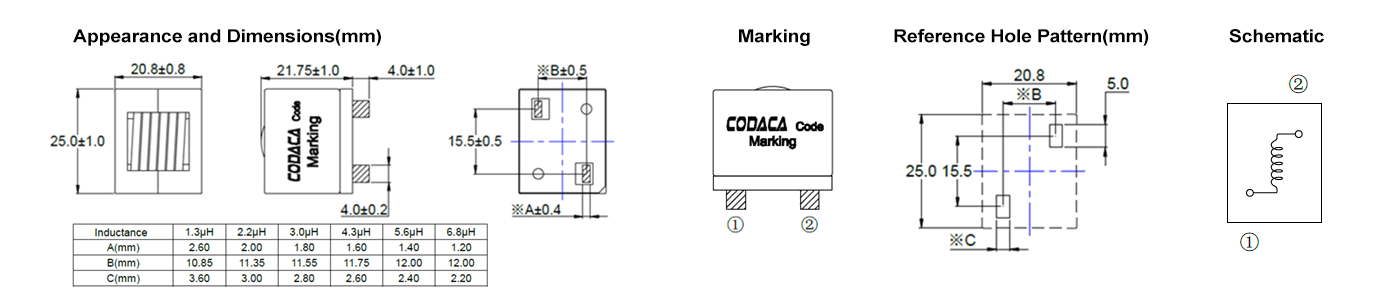

| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| VPRX2520SP-1R3MC | 1.30 | 0.40 | 259.0 | 84.0 | -55～+155 | 25.0 | 20.80 | 21.75 | DIP | Y | 複合 | 0 |
| VPRX2520SP-2R2MC | 2.20 | 0.63 | 204.0 | 63.0 | -55～+155 | 25.0 | 20.80 | 21.75 | DIP | Y | 複合 | 0 |
| VPRX2520SP-3R0MC | 3.00 | 0.86 | 169.0 | 57.0 | -55～+155 | 25.0 | 20.80 | 21.75 | DIP | Y | 複合 | 0 |
| VPRX2520SP-4R3MC | 4.30 | 1.00 | 142.0 | 51.0 | -55～+155 | 25.0 | 20.80 | 21.75 | DIP | Y | 複合 | 0 |
| VPRX2520SP-5R6MC | 5.60 | 1.35 | 125.0 | 45.0 | -55～+155 | 25.0 | 20.80 | 21.75 | DIP | Y | 複合 | 0 |
| VPRX2520SP-6R8MC | 6.80 | 1.70 | 110.0 | 37.0 | -55～+155 | 25.0 | 20.80 | 21.75 | DIP | Y | 複合 | 0 |
【サンプル申請 】
適用
◾ PVインバータ/産業用制御/新エネルギー
◾ DC/DCコンバータ/マザーボード/フィルタ
◾ 高電流スイッチングレギュレーター
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、1.0V。
◾ 飽和電流：インダクタンスが初期値の20%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT40℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響を与えます。最終アプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
VPRX2520SP.pdf
