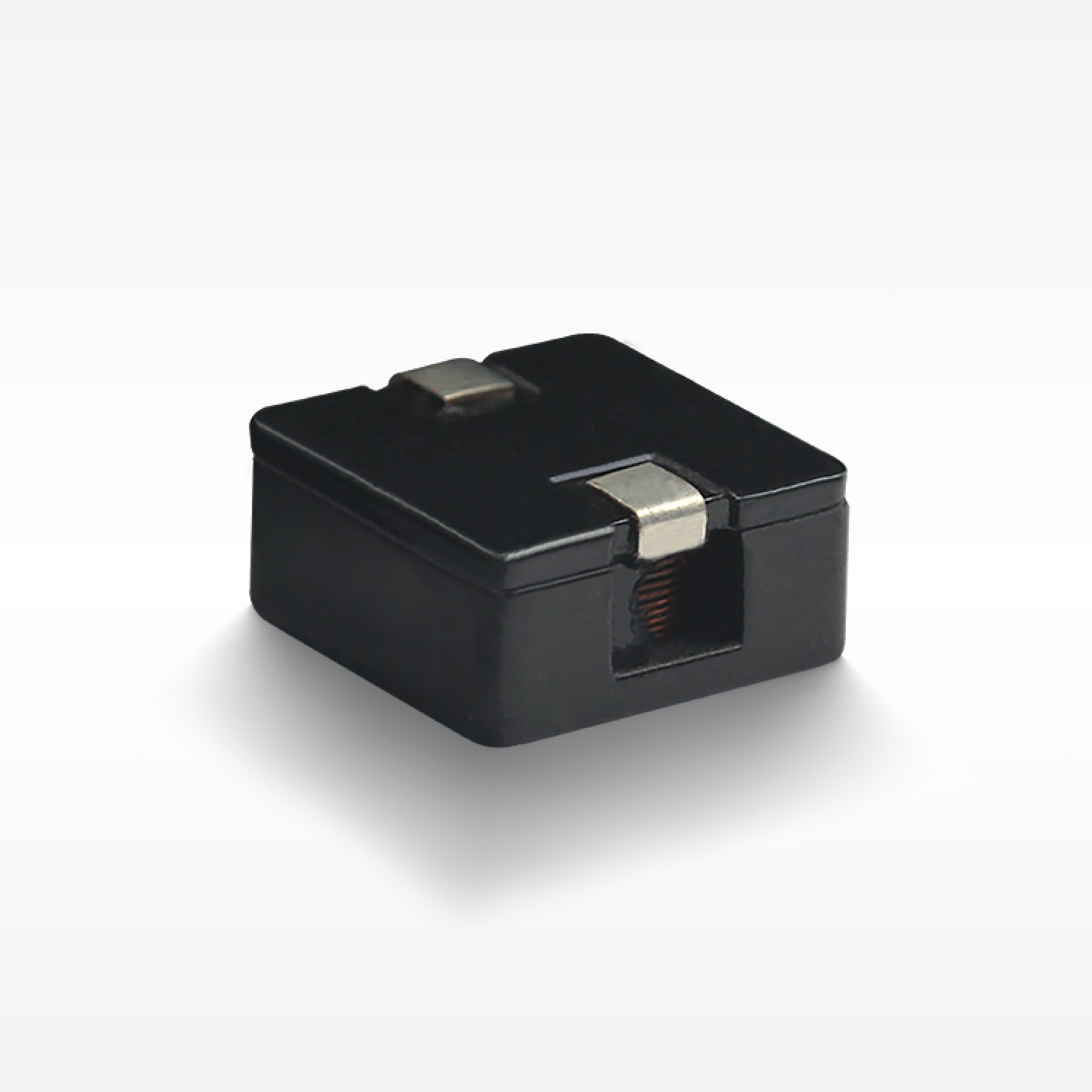

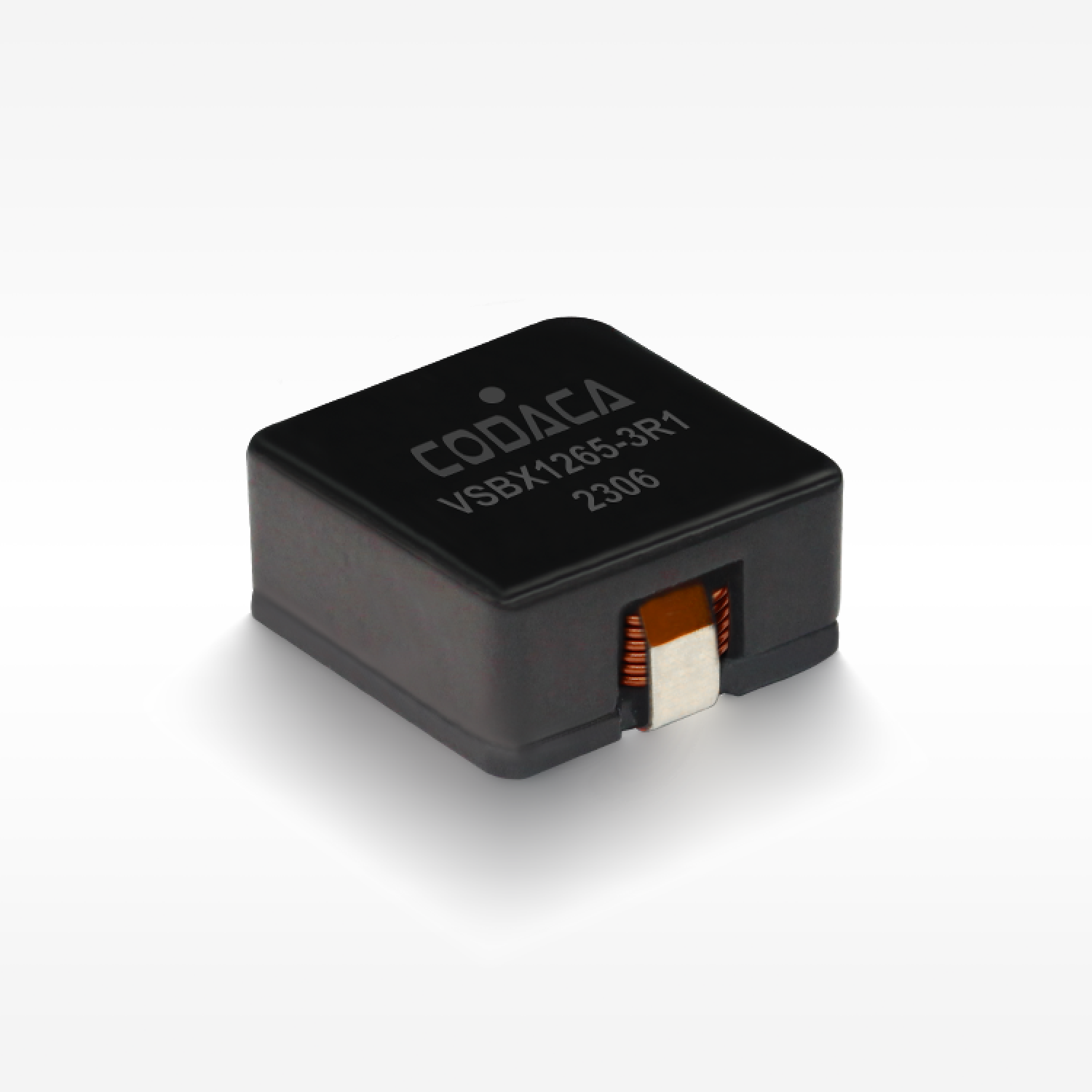

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 軽量設計、スペースを節約、高密度SMTに適している。

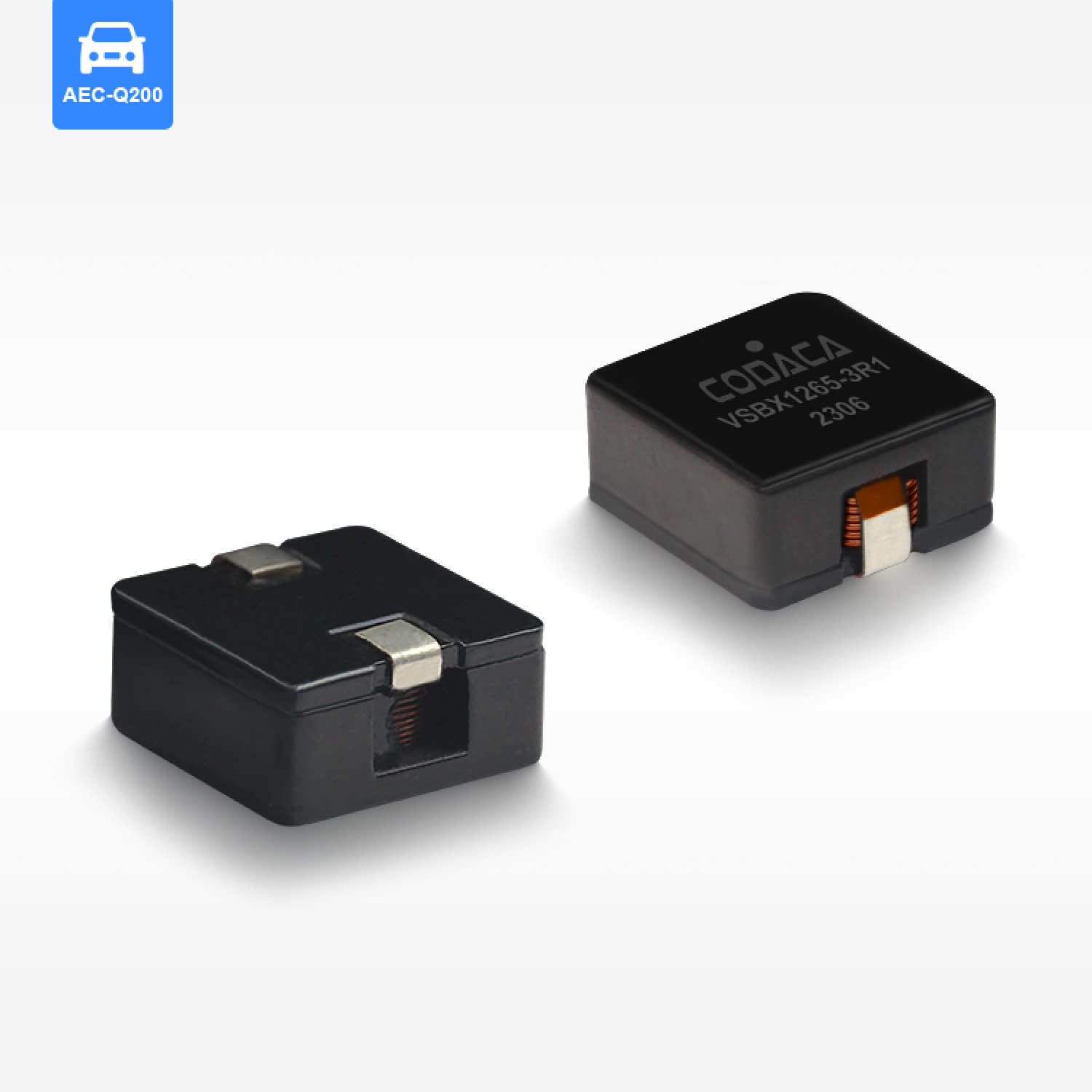

◾ AEC-Q200準拠製品。
◾ 動作温度：-55℃ ～ +155℃（コイルの温度上昇を含む）。

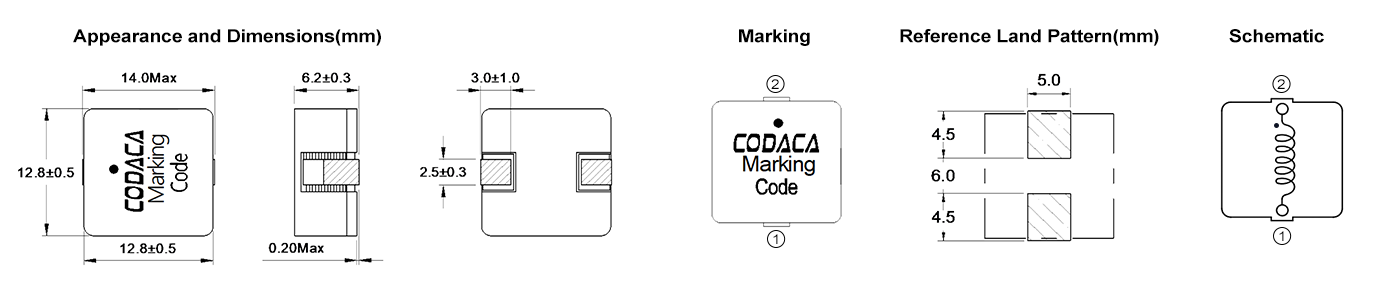

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| VSBX1265-1R3M | 1.30 | 1.10 | 40.00 | 30.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-2R0M | 2.00 | 1.65 | 31.00 | 26.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-3R1M | 3.10 | 2.45 | 26.00 | 22.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-4R3M | 4.30 | 3.45 | 22.00 | 18.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-5R6M | 5.60 | 4.40 | 19.00 | 16.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-7R3M | 7.30 | 5.75 | 17.00 | 14.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-9R2M | 9.20 | 7.20 | 15.00 | 12.30 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-110M | 11.00 | 8.65 | 13.50 | 11.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-130M | 13.00 | 10.80 | 12.20 | 10.00 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-150M | 15.00 | 12.25 | 11.10 | 9.10 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-180M | 18.00 | 16.10 | 10.50 | 8.30 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-220M | 22.00 | 17.55 | 9.80 | 7.70 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
| VSBX1265-280M | 28.00 | 22.50 | 8.50 | 6.90 | -55~155 | 14.00 | 13.30 | 6.50 | SMD | Y | 合金 | 0 |
【サンプル申請 】
適用
◾ 回路 / バック回路
◾ DC/DCコンバータ / LEDドライバ
◾ ライト / 車両BMS / 車両電気 / モーターコントローラ
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
VSBX1265.pdf
