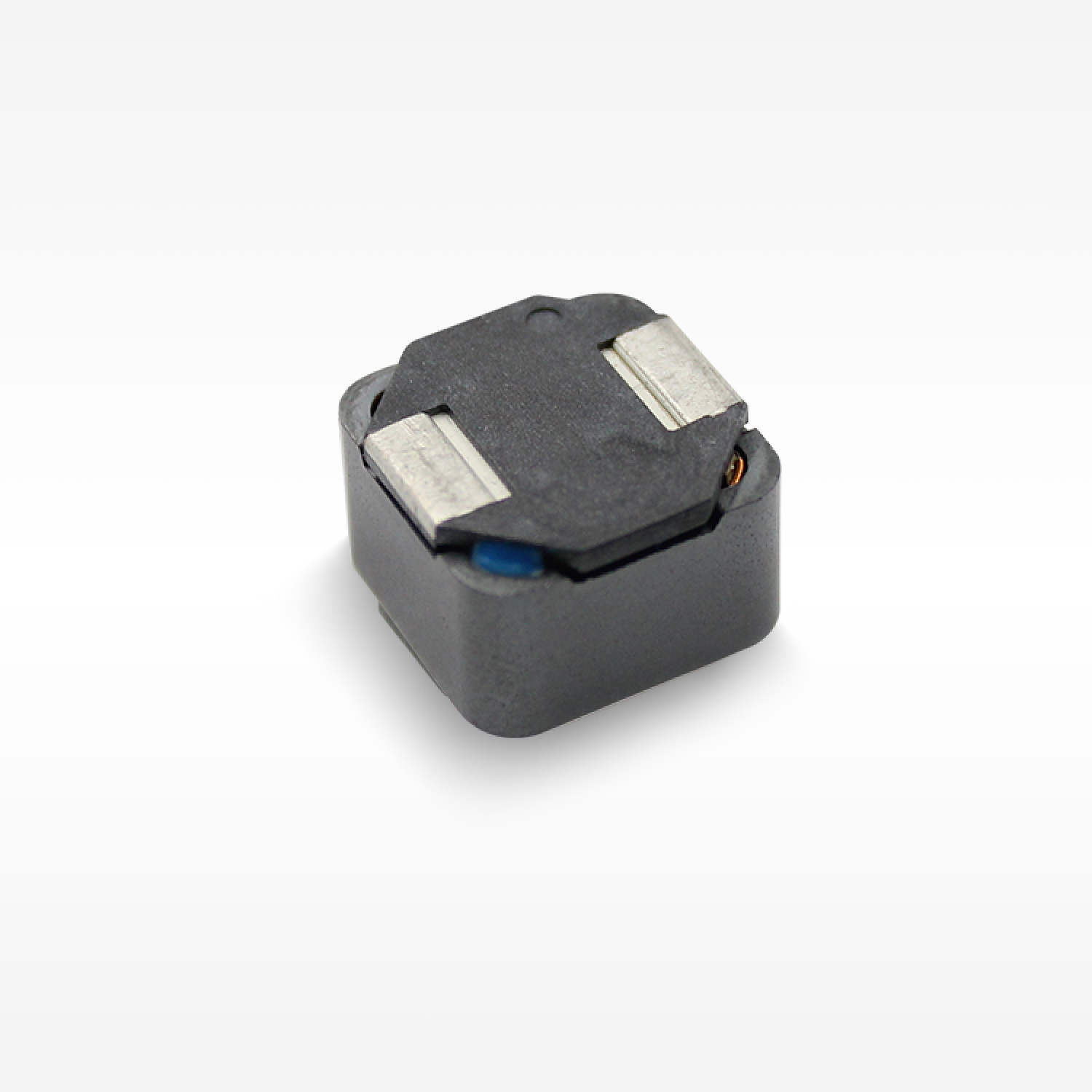

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ノートパソコン、ディスプレイ、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

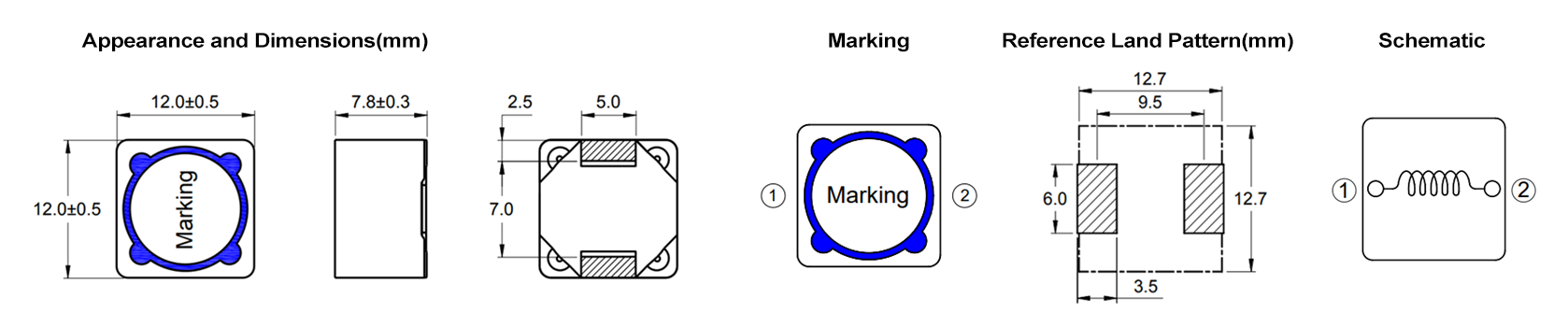

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPRHS127-6R8N | 6.80 | 20.30 | 12.00 | 5.23 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-8R2N | 8.20 | 22.20 | 10.90 | 5.08 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-100M | 10.00 | 24.10 | 10.20 | 4.95 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-120M | 12.00 | 28.60 | 9.00 | 4.61 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-150M | 15.00 | 31.00 | 8.40 | 4.49 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-180M | 18.00 | 32.90 | 7.80 | 4.42 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-220M | 22.00 | 38.00 | 7.00 | 4.17 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-270M | 27.00 | 43.00 | 6.20 | 3.97 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-330M | 33.00 | 48.50 | 5.50 | 3.74 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-390M | 39.00 | 60.80 | 5.20 | 3.34 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-470M | 47.00 | 70.00 | 4.60 | 3.11 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-560M | 56.00 | 75.40 | 4.30 | 3.00 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-680M | 68.00 | 94.80 | 3.90 | 2.67 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-820M | 82.0 | 105.00 | 3.60 | 2.54 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-101M | 100.0 | 137.00 | 3.20 | 2.22 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-121M | 120.0 | 176.00 | 2.90 | 1.96 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-151M | 150.0 | 202.00 | 2.60 | 1.83 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-181M | 180.0 | 258.00 | 2.40 | 1.62 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-221M | 220.0 | 288.00 | 2.20 | 1.53 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-271M | 270.0 | 370.00 | 2.00 | 1.35 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-331M | 330.0 | 410.00 | 1.80 | 1.29 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-391M | 390.0 | 508.00 | 1.65 | 1.15 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-471M | 470.0 | 630.00 | 1.45 | 1.04 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-561M | 560.0 | 760.00 | 1.35 | 0.94 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-681M | 680.0 | 954.00 | 1.20 | 0.84 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-821M | 820.0 | 1065.00 | 1.10 | 0.80 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
| SPRHS127-102M | 1000 | 1315.00 | 1.00 | 0.71 | -40~125 | 12.00 | 12.00 | 7.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
SPRHS127.pdf
