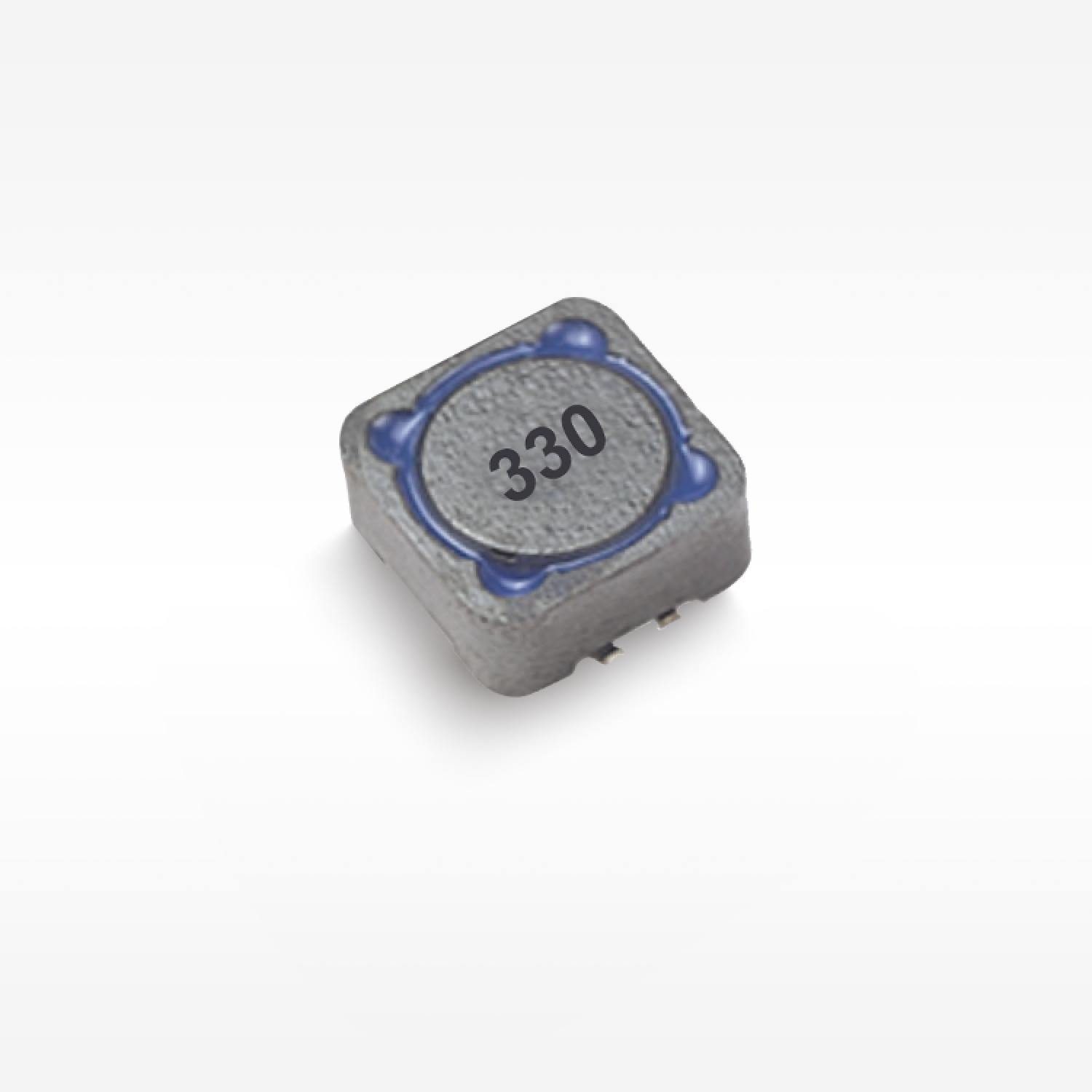

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ノートパソコン、ディスプレイ、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

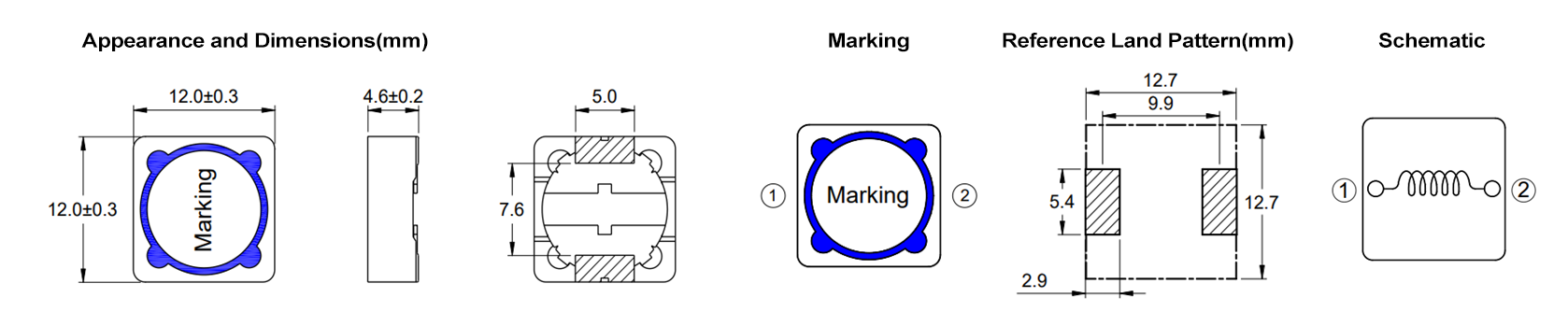

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPRH124-1R0N | 1.00 | 6.52 | 19.40 | 8.62 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-2R2N | 2.20 | 10.00 | 13.42 | 6.97 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-3R3N | 3.30 | 12.00 | 10.96 | 6.37 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-4R7N | 4.70 | 15.10 | 9.18 | 5.68 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-5R6N | 5.60 | 17.30 | 8.41 | 5.25 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-6R8N | 6.80 | 22.70 | 7.63 | 4.63 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-8R2N | 8.20 | 25.40 | 6.95 | 4.37 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-100M | 10.00 | 28.10 | 6.40 | 4.16 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-120M | 12.00 | 31.10 | 5.74 | 3.95 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-150M について | 15.00 | 40.30 | 5.14 | 3.47 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-180M | 18.00 | 47.50 | 4.69 | 3.20 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-220M 試料の種類 | 22.00 | 57.80 | 4.24 | 2.90 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-270M 試料の種類 | 27.00 | 65.30 | 3.83 | 2.73 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-330M | 33.00 | 74.40 | 3.46 | 2.55 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-390M | 39.00 | 89.0 | 3.18 | 2.33 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-470M 試料の種類 | 47.00 | 114.0 | 2.90 | 2.06 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-560M について | 56.00 | 130.0 | 2.66 | 1.93 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-680M | 68.00 | 158.0 | 2.41 | 1.75 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-820M | 82.00 | 178.0 | 2.19 | 1.65 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-101M | 100.0 | 227.0 | 1.99 | 1.46 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-121M | 120.0 | 257.0 | 1.81 | 1.37 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-151M | 150.0 | 326.0 | 1.62 | 1.22 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-181M | 180.0 | 374.0 | 1.48 | 1.13 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-221M について | 220.0 | 505.0 | 1.34 | 0.98 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-271M について | 270.0 | 559.0 | 1.21 | 0.93 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-331M | 330.0 | 672.0 | 1.09 | 0.84 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-391M について | 390.0 | 804.0 | 1.00 | 0.78 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-471M 試料の種類 | 470.0 | 955 | 0.91 | 0.71 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-561M について | 560.0 | 総数 | 0.84 | 0.64 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-681M について | 680.0 | 総数 | 0.76 | 0.60 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-821M | 820.0 | 税金 | 0.69 | 0.55 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
| SPRH124-102M について | 1000 | 2,120 件 | 0.62 | 0.47 | -40~125 | 12.00 | 12.00 | 4.60 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
