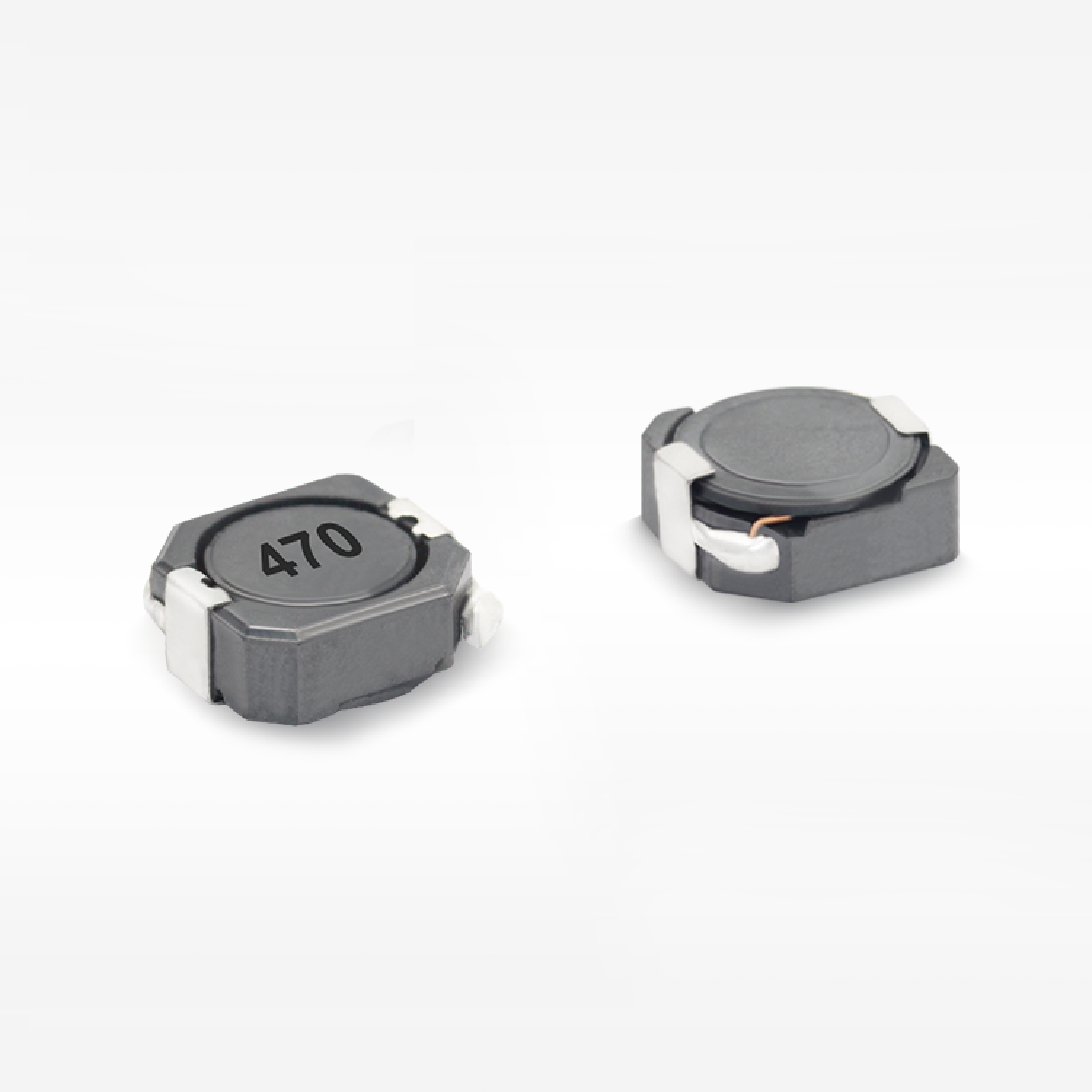

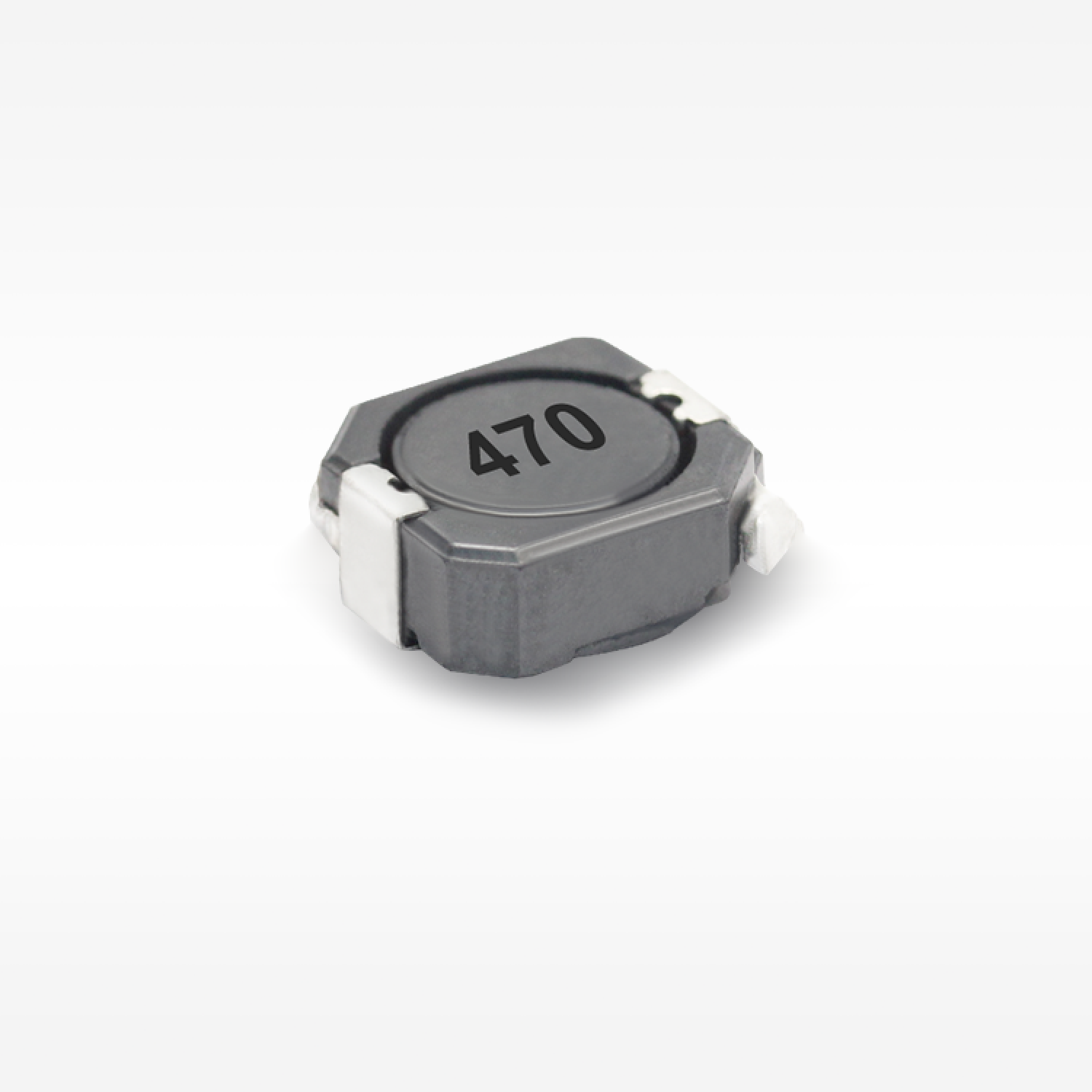

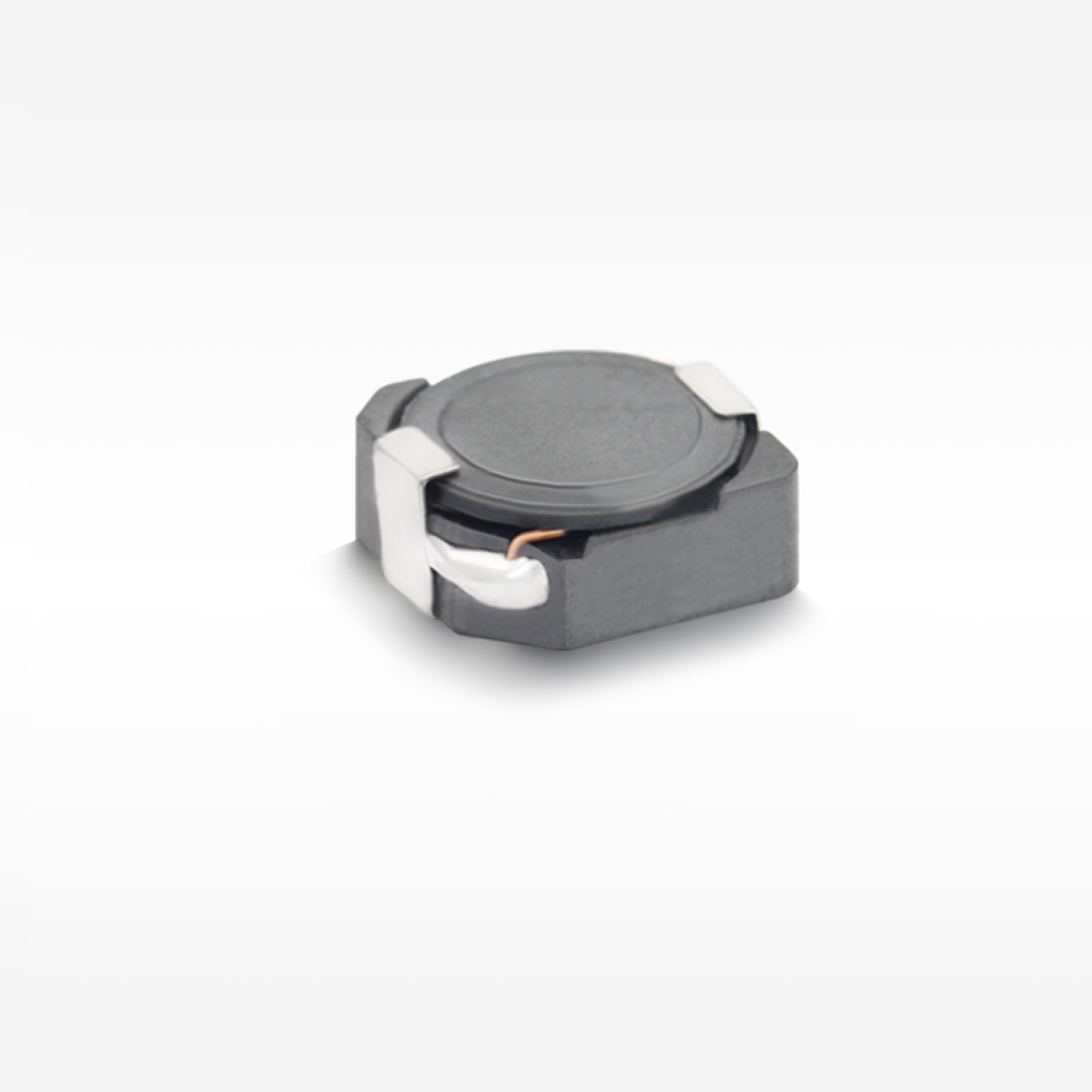

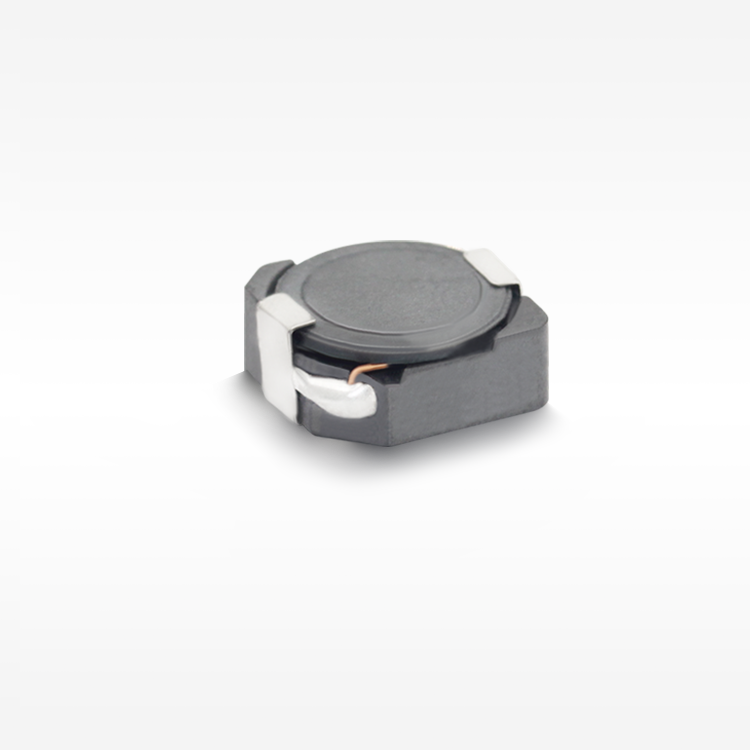

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ノートパソコン、ディスプレイ、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

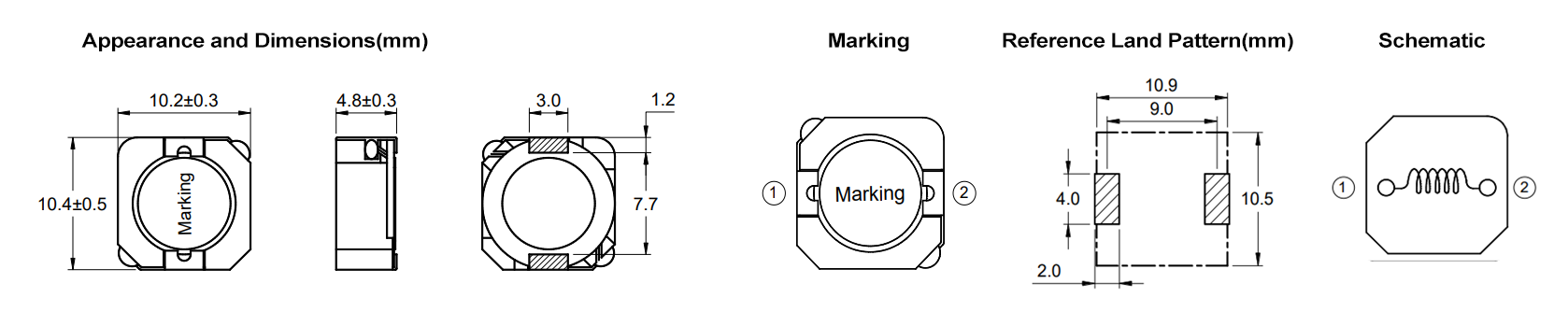

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPQ105-1R2N | 1.20 | 7.10 | 13.00 | 8.00 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-2R2N | 2.20 | 9.40 | 10.00 | 6.72 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-3R3N | 3.30 | 12.50 | 8.50 | 6.01 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-4R7N | 4.70 | 16.80 | 6.35 | 5.20 | -40~125 | 10.20 | 10.30 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-5R6N | 5.60 | 17.00 | 6.30 | 5.15 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-6R8N | 6.80 | 19.50 | 5.50 | 4.81 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-8R2N | 8.20 | 21.00 | 4.90 | 4.64 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-100M | 10.00 | 25.00 | 4.50 | 4.25 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-120M | 12.00 | 31.00 | 4.10 | 3.82 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-150M | 15.00 | 35.00 | 3.70 | 3.50 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-180M | 18.00 | 47.00 | 3.50 | 3.15 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-220M | 22.00 | 55.00 | 3.10 | 2.86 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-270M | 27.00 | 60.00 | 2.90 | 2.74 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-330M | 33.00 | 70.00 | 2.40 | 2.54 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-390M | 39.00 | 75.00 | 2.20 | 2.36 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-470M | 47.00 | 100.00 | 2.10 | 2.13 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-560M | 56.00 | 107.00 | 1.90 | 2.02 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-680M | 68.00 | 135.00 | 1.70 | 1.83 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-820M | 82.00 | 178.00 | 1.60 | 1.60 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-101M | 100.00 | 190.00 | 1.50 | 1.53 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-121M | 120.00 | 233.00 | 1.35 | 1.38 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-151M | 150.00 | 263.00 | 1.20 | 1.30 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-181M | 180.00 | 338.00 | 1.10 | 1.16 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-221M | 220.00 | 385.00 | 1.00 | 1.08 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-271M | 270.00 | 470.00 | 0.90 | 0.96 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-331M | 330.00 | 577.00 | 0.80 | 0.90 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-391M | 390.00 | 700.00 | 0.70 | 0.78 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-471M | 470.00 | 770.00 | 0.65 | 0.76 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-561M | 560.00 | 930.00 | 0.60 | 0.69 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-681M | 680.00 | 1152.00 | 0.55 | 0.64 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-821M | 820.00 | 1390.00 | 0.50 | 0.57 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
| SPQ105-102M | 1000.00 | 1720.00 | 0.45 | 0.52 | -40~125 | 10.40 | 10.20 | 4.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
