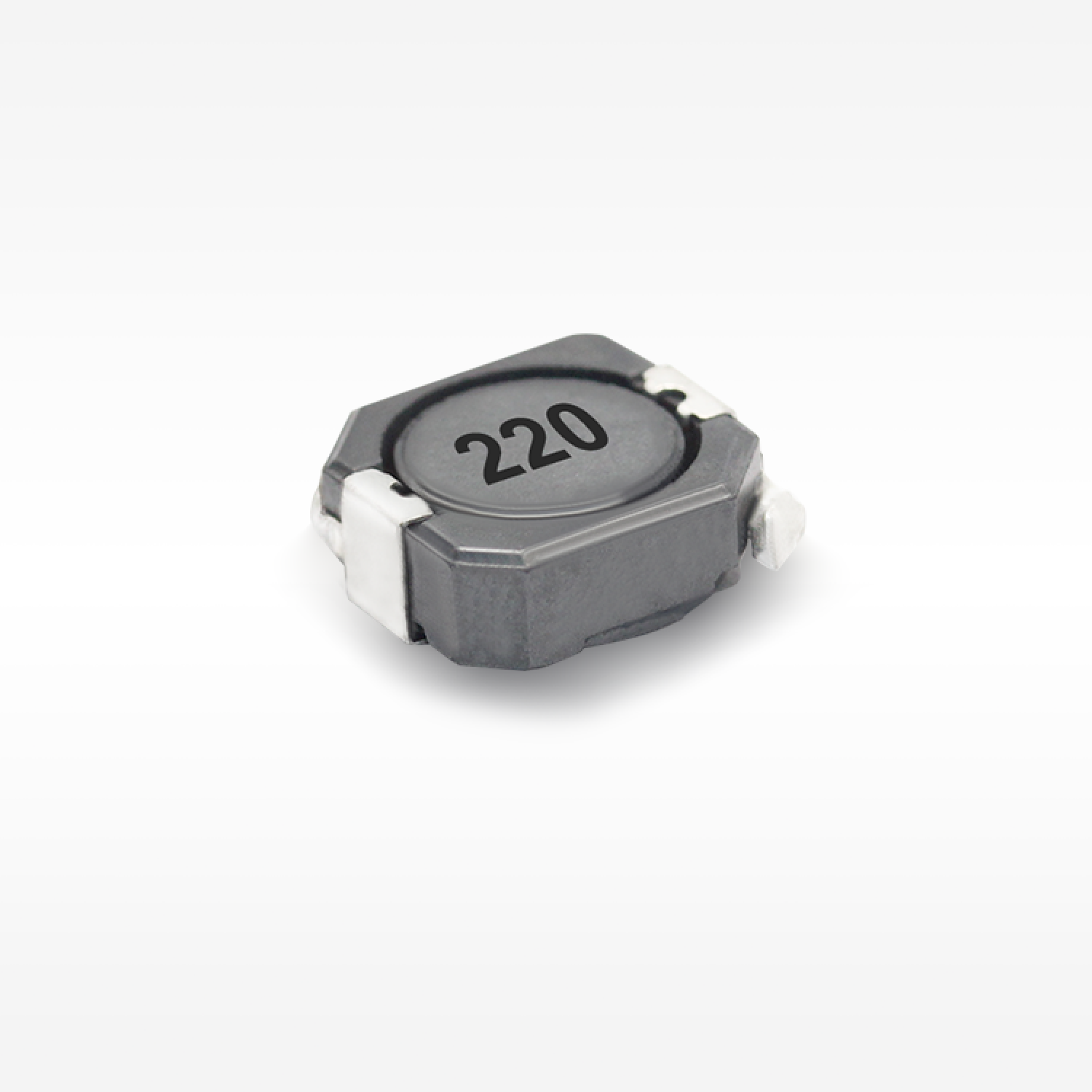

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ノートパソコン、ディスプレイ、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

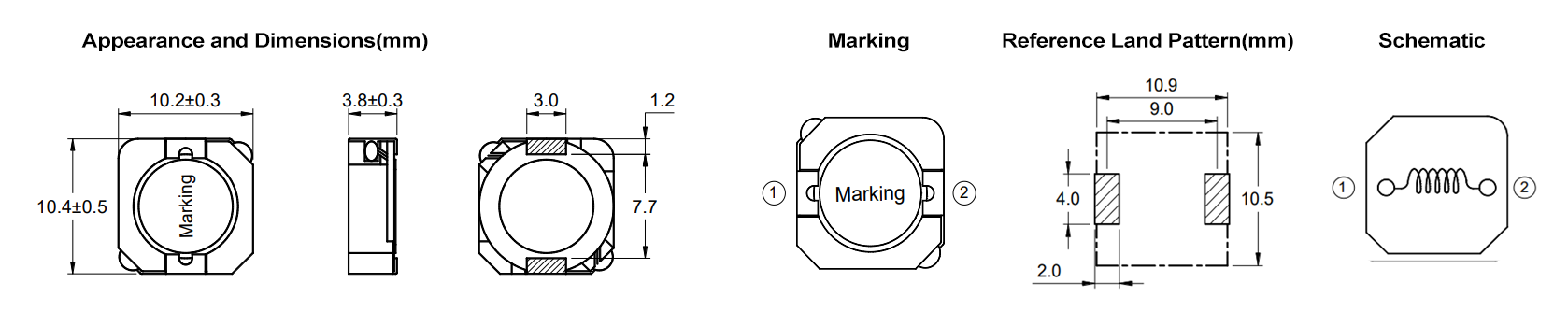

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPQ104-1R2N | 1.20 | 8.3 | 13 | 7.31 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-2R2N | 2.20 | 10.3 | 9.5 | 6.56 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-3R3N | 3.30 | 13.8 | 8 | 5.67 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| 試験用品の種類 | 4.70 | 16 | 6.5 | 5.26 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-5R6N | 5.60 | 21.8 | 6 | 4.51 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-6R8N | 6.80 | 25.1 | 5.5 | 4.08 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-100M | 10.00 | 28 | 4.46 | 3.95 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-120M | 12.00 | 40.3 | 4 | 3.21 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-150M | 15.00 | 43.4 | 3.7 | 2.87 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-180M | 18.00 | 47.6 | 3.12 | 2.59 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-220M | 22.00 | 68.4 | 2.95 | 2.39 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-270M | 27.00 | 78.8 | 2.8 | 2.31 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-330M | 33.00 | 107 | 2.6 | 2.07 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-390M | 39.00 | 130 | 2.25 | 1.87 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-470M | 47.00 | 145 | 1.98 | 1.81 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-560M | 56.00 | 159 | 1.82 | 1.59 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-680M | 68.00 | 215 | 1.65 | 1.52 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-820M | 82.00 | 244 | 1.55 | 1.38 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-101M | 100.00 | 299 | 1.53 | 1.26 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-121M | 120.00 | 355 | 1.26 | 1.19 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-151M | 150.00 | 410 | 1.22 | 1.07 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-181M | 180.00 | 538 | 1.05 | 0.98 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-221M | 220.00 | 595 | 0.9 | 0.88 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-271M | 270.00 | 737 | 0.85 | 0.79 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-331M | 330.00 | 910 | 0.82 | 0.69 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-391M | 390.00 | 1120 | 0.66 | 0.66 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-471M | 470.00 | 1230 | 0.65 | 0.59 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-561M | 560.00 | 1550 | 0.57 | 0.56 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-681M | 680.00 | 1751 | 0.54 | 0.5 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-821M | 820.00 | 2620 | 0.48 | 0.42 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
| SPQ104-102M | 1000.00 | 2870 | 0.45 | 0.4 | -40~125 | 10.40 | 10.20 | 3.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
